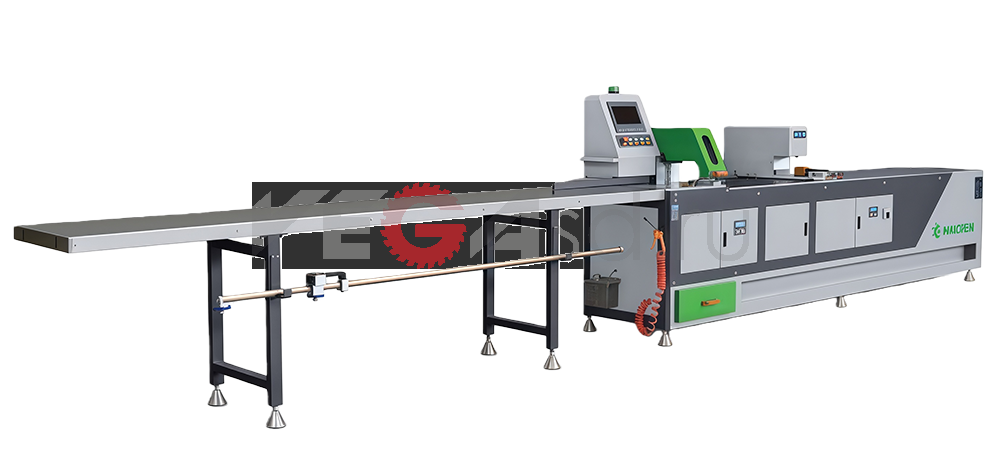

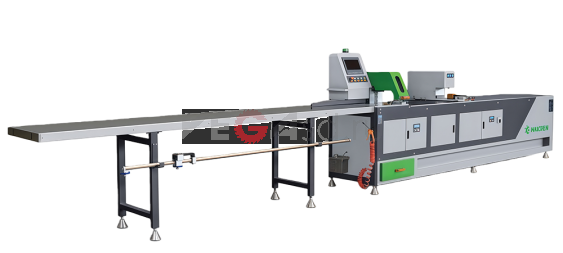

Пила для резки алюминиевого штапика MAICHEN YXJ-450

Модели: YXJ-450

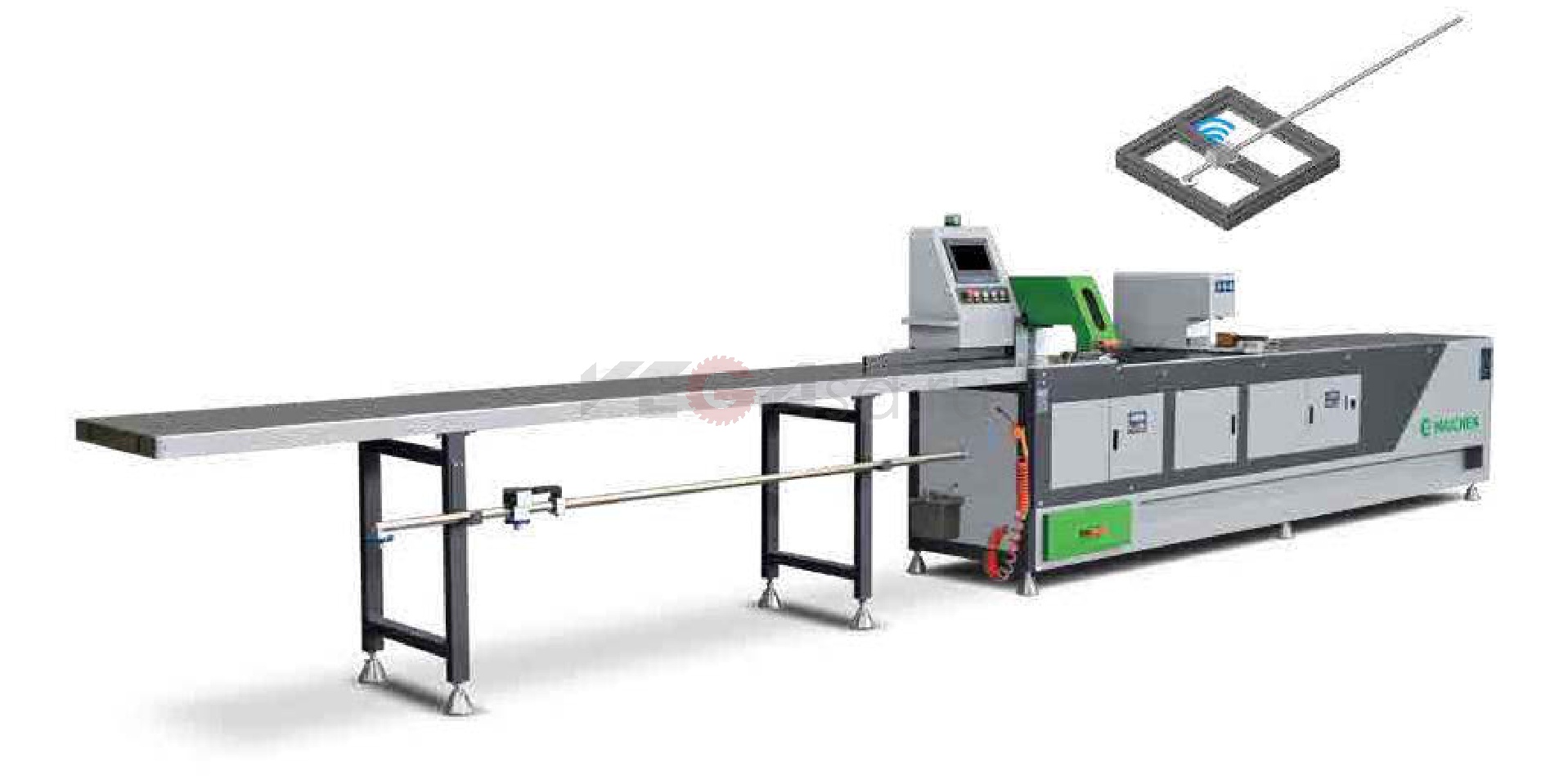

MAICHEN YXJ-450 предназначена для точной размерной резки алюминиевого штапика под 90°. Беспроводной измерительный инструмент передаёт результат в систему управления, после чего станок использует размер для автоматического раскроя.

Назначение и конструкция

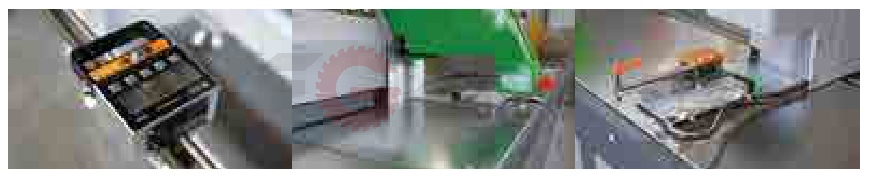

Ручной измеритель передаёт данные по Bluetooth одной командой. Программа предусматривает вычитание технологического припуска, поэтому размер не требуется каждый раз повторно переносить вручную. Станок рассчитан на последовательную обработку штапиков разных длин.

Пильный и размерный узлы объединены общей станиной. В описании указаны обработанные посадочные места направляющей, рейки и магнитной измерительной линейки. Сервопривод мощностью 750 Вт совместно с магнитной линейкой используется для позиционирования упора.

YXJ-450 подходит для участка остекления алюминиевых рам, где длины штапиков определяются по фактически собранной конструкции. Точность измерения и позиционирования необходимо учитывать отдельно от допуска готового реза.

Технологическое применение

Пила для алюминиевого штапика MAICHEN YXJ-450 связывает измерение проёма с размерной установкой материала перед резкой. Передача размера по Bluetooth уменьшает необходимость повторно набирать полученное значение на панели станка. Это полезно при подготовке комплекта штапиков для изделия, размеры которого уже определены после сборки рамы.

Для точной посадки штапика согласуют точку измерения, технологический припуск и способ базирования. Результат зависит от всей цепочки: измерительный прибор, позиционирование упора, удержание короткой детали и пильный инструмент. Поэтому повторяемость механизма перемещения и допуск готового штапика оценивают раздельно.

Рабочий цикл

Оператор измеряет проём рамы, передаёт размер по Bluetooth и выбирает заданный припуск. Сервопривод перемещает упор; штапик устанавливается и прижимается. После резки следующий измеренный размер используется для следующей детали комплекта.

Преимущества для производства

Связь измерителя со станком сокращает повторный ручной ввод размеров. Технологический припуск задаётся в программе, а размерный упор получает измеренное значение. Решение удобно при комплектации конкретного окна штапиками по фактическим размерам собранной рамы.

• От замера сразу к резке. Размер передаётся по Bluetooth без повторного набора оператором.
• Учёт технологического припуска. Программа выполняет заданное вычитание из измеренного размера.
• Контроль положения упора. Сервопривод работает совместно с магнитной измерительной линейкой.

Измерение и управление

Размер передаётся по Bluetooth без повторного набора. Сервопривод 750 Вт и магнитная линейка управляют положением упора. На сайте MAICHEN также описаны сенсорная панель 10 дюймов, собственное ПО и двухштоковый прижим с широкими планками для удержания коротких деталей; наличие этих узлов фиксируется в комплектации.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Для подбора нужны чертежи профилей, длины деталей, углы резки и требуемый объём выпуска. Диаграмму допустимых сечений проверяют отдельно для каждого рабочего угла.

Вопросы по выбору и применению

Как передаётся размер на YXJ-450?

Измеренный размер передаётся по Bluetooth. Сервопривод устанавливает размерный упор; припуск и способ измерения задаются для конкретной системы штапика.

Почему указан диск 435 мм при индексе 450?

Диаметр Ø435 мм приведён в технической таблице каталога. Индекс модели не следует использовать вместо фактического диаметра установленного диска.

От чего зависит точность готового штапика?

От измерения проёма, припуска, базирования, удержания детали и резания. Допуск готовой длины подтверждают на комплекте штапиков, изготовленном из рабочего профиля.
