Ремни приводные
Скачать каталог запасных частей к широкоформатным принтерамНаименование | Фото | Цена | Совместимость с принтерами |
---|---|---|---|

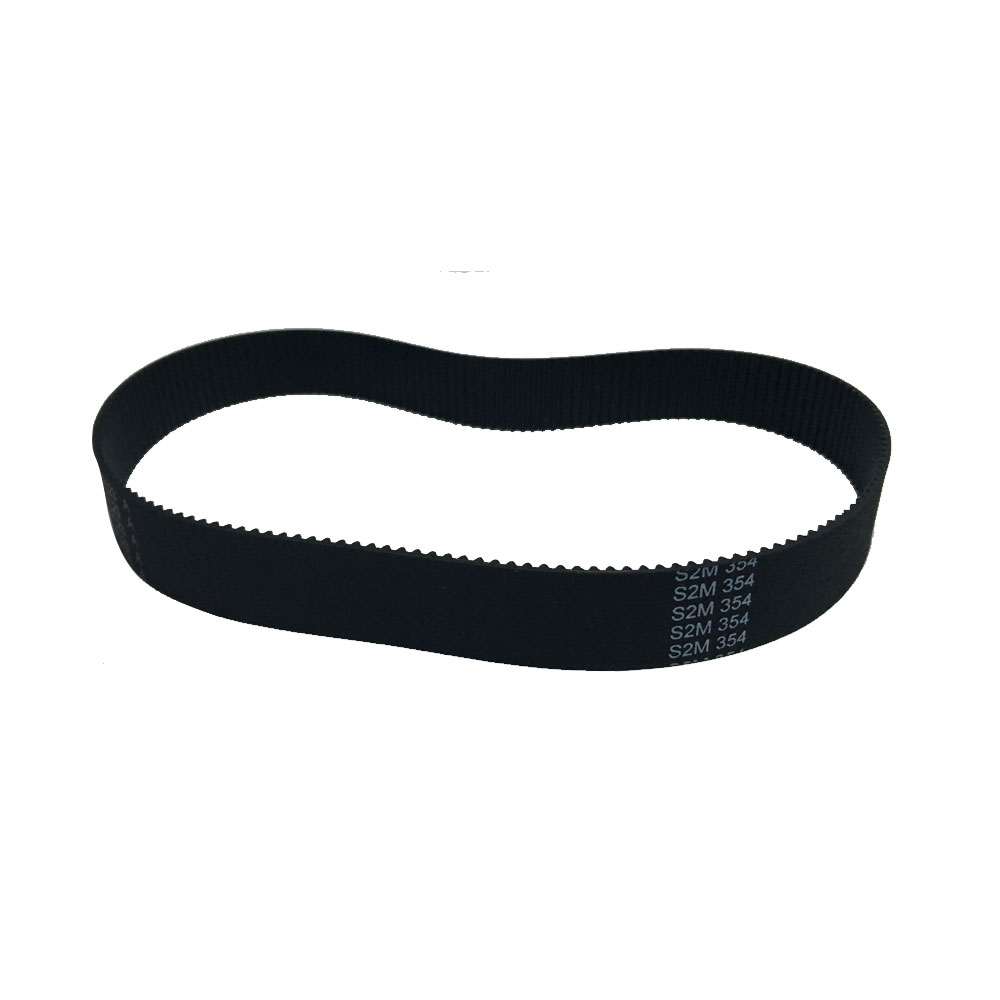

Ремень VS-420 Belt, 150S2M1539LW-C Артикул: 1000007235 |
![]() |
30 532 руб. с НДС |
Roland VS-420 |
Ремень перемещения PNC-1850 Drive Belt W20 Артикул: 22565120 |
![]() |
37 898 руб. с НДС |
Roland PNC-1850 |
Ремень Arizona 440 Belt Flat M 50.8x 0.127 x 78242 301 Артикул: 3010112872 |
![]() |
74 250 руб. с НДС |
Oce Arizona 440 GT / Arizona 440 XT / Arizona 460 GT / Arizona 460 XT / Arizona 480 GT / Arizona 480 XT, Fujifilm Acuity Advance Select HD4224 / Acuity Advance Select HD4004 / Acuity Advance Select HD4226 / Acuity Advance Select HD4006 / Acuity Advance Select HD4228 / Acuity Advance Select HD4008 |
Портальный ремень/Arizona 250 Belt Gantry GT Артикул: 3010103684 |
![]() |
по запросу |
Oce Arizona 250 GT / Arizona 350 GT / Arizona 360 GT, Fujifilm Acuity Advance HD2504 / Acuity Advance HD2545 / Acuity Advance HD2565 |
Ремень каретки Neo Titan UV-2506D-WDS/ Neo Titan UV-2506D-WDS Carriage Belt Артикул: |
![]() |
68 904 руб. с НДС |
Dilli Neo Titan UV-2506D-WDS |
Toucan Steel Belt, 87 Assy Артикул: DF-44132 |
![]() |
по запросу |
Toucan 87 |
Ремень резака Scitex TJ8300 Cutter Belt L=4.5M Артикул: CC903-67434 |
![]() |
25 186 руб. с НДС |
HP Scitex TurboJet / Scitex TJ8300 / Scitex TJ8350 / Scitex TJ8500 / Scitex TJ8550 / Scitex TJ8600 / Scitex Idanit / Scitex Press Jet / Scitex Press Jet 2 / Scitex Turbojet |
Ремень VS-640i Belt Артикул: 1000010581 |
![]() |
42 887 руб. с НДС |
Roland VS-640i |

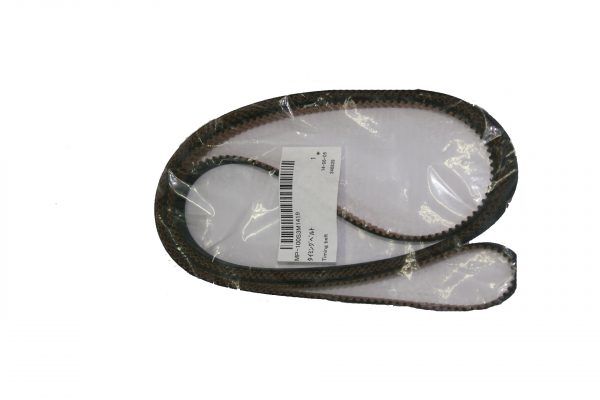

JV4-180 S3M Carriage Belt Артикул: M800591 |
![]() |
по запросу |
Mimaki JV4-180 |
Scitex FB950 Drive Belt FRM BLT SRV STN N Артикул: CH971-91530 |
![]() |
по запросу |
HP Scitex FB950 / Designjet H35100 / Designjet H35500 / Designjet H45100 / Designjet H45500 / ColorSpan 5440uv / ColorSpan 5445uv / ColorSpan 5460uv / ColorSpan 5465uv |

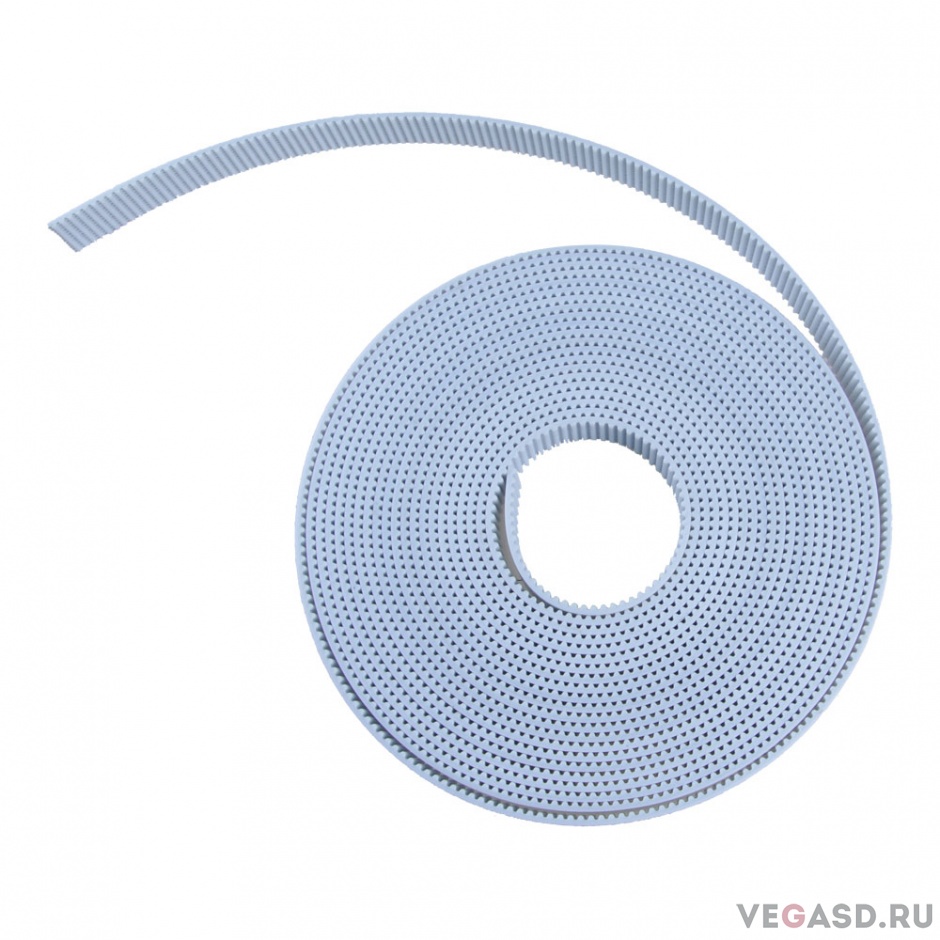

Ремень для Roland (7,5м Д), 1,5 см (Ш)/Roland Belt for- 7.5M Long, 1.5cm Wide-21925148/1000003599 Артикул: ACC-ROL-008 |
![]() |
14 850 руб. с НДС |
Ремень для Roland (7,5м Д), 1,5 см (Ш)/Roland Belt for- 7.5M Long, 1.5cm Wide-21925148/1000003599 |

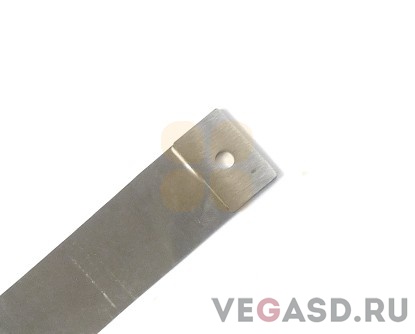

ремень Osprey 75 Steel Belt Assy Артикул: DF-47847 |
![]() |
9 980 руб. с НДС |
Mutoh Osprey 75 |

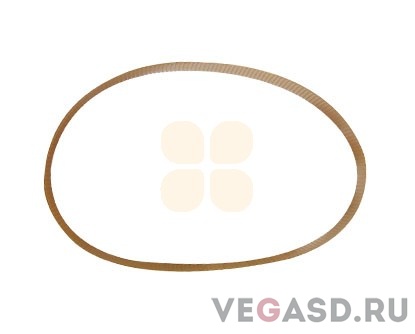

MJ-3204 MXL Belt 200T*10 Артикул: CBLMX10-0002 |
![]() |
по запросу |
DGI MegaJet MJ-3204 |
VJ-2638 Steel Belt_Assy Артикул: DG-43699 |
![]() |
по запросу |
Mutoh Valuejet 2638 |

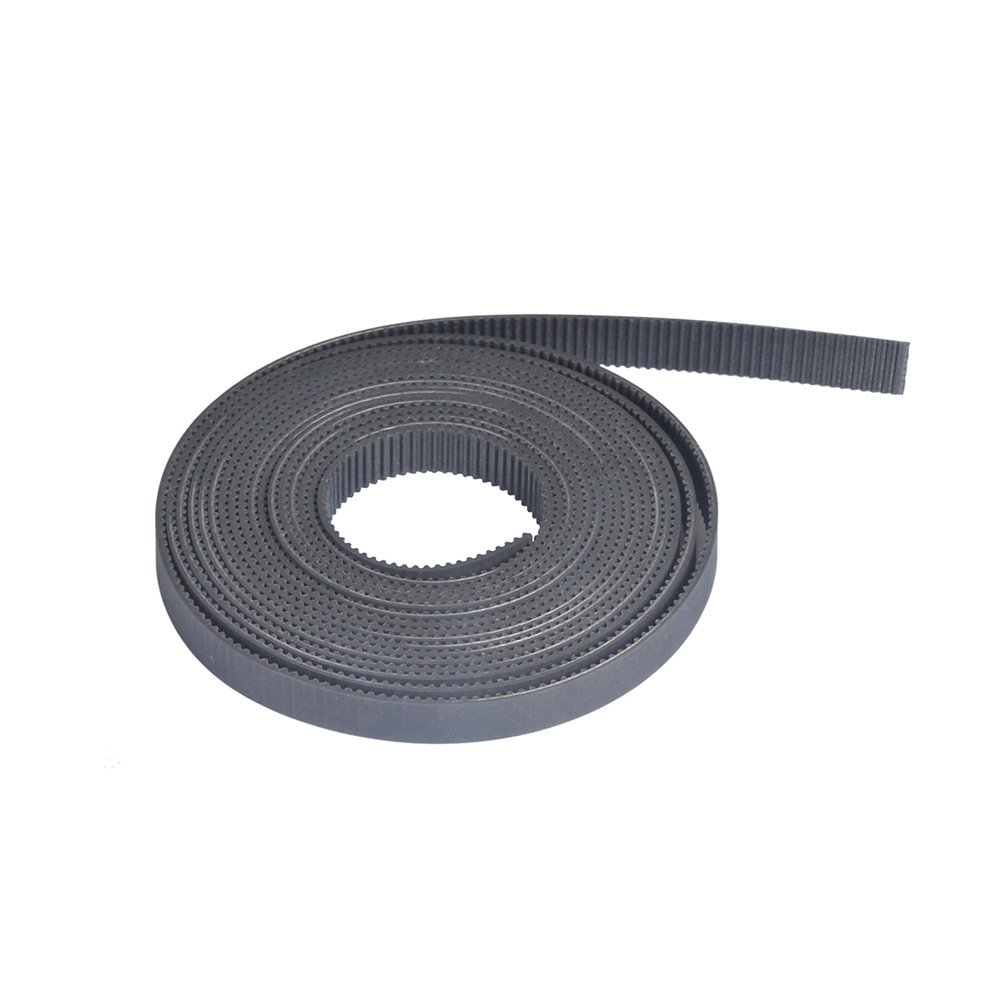

Ремень зубчатый оси Х Jetrix 2513FRQ /XМJetrix 2513FRQ -Axis Timing Belt Артикул: 00-AJ00-04 |
![]() |
56 787 руб. с НДС |
Inktec Jetrix 2513FRQ |
Ремень зубчатый оси Х Jetrix 3015FQ/ Jetrix 3015FQ X-Axis Timing Belt Артикул: 00-AJ00-05 |
![]() |
66 885 руб. с НДС |
Inktec Jetrix 3015FQ |
ColorPainter M-64s Belt, MW Артикул: U00130615700 |
![]() |
по запросу |
Seiko ColorPainter M-64s |
Zünd Plotter Underlay 2.5mm Артикул: |
![]() |
по запросу |
Zund S3 / G3 / PNC / S-800 / M-800 / M-1200 / M-1600 / L-800 / L-1200 / L-1600 / L-2500 / L-3000 / XL-800 / XL-1200 / XL-2500 / XL-3000 / 3XL-3200 |
Esko Kongsberg Underlay 2.5mm Артикул: |
![]() |
по запросу |
Esko Kongsberg i-XE10 / Kongsberg i-XL20 / Kongsberg i-XP20 / Kongsberg i-XL24 / Kongsberg i-XP24 / Kongsberg i-XL44 / Kongsberg i-XP44 |
Arizona 250GT Steel Belt Carriage Drive Артикул: 3010103685 |
![]() |
по запросу |
Oce Arizona 250GT / 350GT / 350XT / 360GT / 360XT, 200GT / 300GT, Fujifilm Acuity Advance HD2504 / Acuity Advance HD2565 / Acuity Advance HD2565 / Acuity Advance HD2565 X2 |
Ремень перемещения каретки Arizona 550/ Arizona 550 Belt-Drive Carriage Артикул: 3010108440 |
![]() |
73 181 руб. с НДС |
Oce Arizona 550 GT / Arizona 550 XT, Fujifilm Acuity Advance HS HD3545 / Acuity Advance HS HD3545 X2 |
ValueCut Y-Axis Belt Артикул: ME-G20600007G |
![]() |
по запросу |
Mutoh ValueCut VC-600 / ValueCut VC-1300 / ValueCut VC-1800 |
ValueCut X-Axis Belt Артикул: ME-G20600009G |
![]() |
по запросу |
Mutoh ValueCut VC-600 / ValueCut VC-1300 / ValueCut VC-1800 |
EGX Belt, A-1CEBRF 5*170 Артикул: 11929131 |
![]() |
по запросу |
Roland EGX-20 / EGX-350 / EGX-360 / EGX-400 / EGX-600 / ZS-65 |
Компания «Вега» предлагает вам сервисное обслуживание широкоформатных принтеров, замену запчастей и расходников, их продажу и консультирование по всем вопросам.
Мы оказываем информационную поддержку нашим клиентам, предоставляя документацию, инструкции и прочие материалы для подробного изучения.
Ремни для приводов принтера
Как любое сложное техническое оборудование широкоформатный принтер имеет множество механических, и движущихся частей, которые приводятся посредством ременных передач.
Ремни используются для:
- привода каретки;
- двигателя каретки;
- привода вала подачи материала.
Некоторые ремни устанавливаются на систему подмотки и смотки материала. Но в большинстве своем в конструкции принтеров используется два привода:
- привод подачи материала;
- привод перемещения каретки.
Ремни на привод каретки могут встречаться нескольких типов. К примеру, на интерьерных принтерах, где капля чернил, выбрасываемая печатной головой, имеет малый объем (от 1 до 14 pkl). Применяются стальные ремни.
Примером может служить всем известный плоттер Mutoh RockhoperII, Aqfa Sherpa, Seiko color painter 64S, Такие ремни применяются для минимизации погрешности при растягивании и сжимания ременного материала. Соответственно, повышается четкость запечатываемого изображения. Так же стальные ремни более долговечны, и менее шумны в работе.
Ремни, прорезиненные со стальным кордом внутри, применяются большей степени в больших широкоформатных принтерах с крупной каплей печатных голов.
Ремень применим там, где точность позиционирования не так критична, как при печати на интерьерных машинах, и там, где погрешность на растяжение и сжатие ремня более допустима. Такие ремни имеют зубцы на внутренней стороне, более шумные и подвержены к более быстрому износу.
Следует уделять внимание к натяжению таких ремней. Так как при слишком сильном натяжении ремня, возможен повышенный износ ремня и шкивов. Так же должна соблюдаться ровность натяжения. Ремень должен лежать на шкиве, строго по центру, и со временем не съезжать. Данные рекомендации увеличат срок жизни ремня и шкива. Также если ремень привода каретки слабо натянут, то могут возникнуть рывки при печати, и сбивание координаты при печати.
На небольших принтерах, с легкой печатной кареткой, возможно использование ремней без стальных кордов. Это нужно для того, чтобы придать ремню большей эластичности. На привод вала подачи материала в большинстве случаев применяется прорезиненный зубчатый ремень.
Так как нагрузка на такой ремень меньше, чем на привод каретки, этот ремень более долговечен. Но опять же, следует уделять внимание натяжки этих ремней.
При перетяжке ремня, возможно будет передаваться чрезмерная нагрузка на серводвигатель, и это может вызвать его перегревание, и преждевременный выход из строя.
Первым признаком перетяжки ремня, может служить небольшой гул в серво двигателе. В режиме покоя, на двигатель подается удерживающее напряжение, которое не позволяет двигателю свободно двигаться. Если же в этот момент на двигатель попытаться подать нагрузку, например, сдвинуть каретку в сторону, то драйвер увеличит ток проходящий через двигатель, и двигатель будет пытаться вернуть каретку на место.
При сильном натяжении ремня привода каретки, двигатель будет постоянно испытывать чрезмерную силу смещения, которую будет пытаться компенсировать, более высоким током покоя. Когда это происходит через обмотки двигателя, протекает более высокий ток, и двигатель начинает издавать резонансные звуки похожие на гул. Бороться с этим явлением следует, прежде всего, правильной натяжкой ремня, а так же изменением токов в серво драйвере двигателя.
Если вашему оборудованию необходимы приводные ремни, специалисты компании «Вега» ответят на все вопросы и оперативно подберут необходимые запчасти.
