Оборудование для безавтоклавного ламинирования стекла

Линии ламинирования стекла ПВБ и EVA без автоклава

Производственная линия для одноступенчатого непрерывного процесса ламинирования ПВБ и EVA имеет следующие характеристики:

1. Эксплуатационные характеристики

1.1. Производственная линия безопасно ламинирует стекло пленкой ПВБ за один проход без использования формпресса на выходе.

1.2. Ламинирование стекла осуществляется без использования автоклава.

1.3. Не требуются специальные условия в помещении для размещения стекла, нужно просто чистое помещение.

2. Принцип и состав автоматической линии

2.1. Принцип ламинирования ПВБ/SGP/EVA:

2.1.1. Принцип соединения ПВБ-пленки и стекла заключается в следующем: гидроксид кремния является основой стекла, а гидроксид углерода – основой ПВБ-пленки, в расплавленном состоянии, при условии катализации ионами натрия и калия происходит образование водородной связи. Данная химическая реакция не требует давления. Изделия становятся составными частями и поэтому реакция ПВБ-ламинированного стекла не требует давления.

2.1.2. В процессе ПВБ-ламинирования с использованием автоклава, роликовая машина для прессования не может удалить весь адсорбированный воздух и влагу из ПВБ-пленки при нагревании ламинированного стекла до температуры плавления ПВБ-пленки, поскольку большое количество воздуха и определенное количество влаги адсорбируется пленкой (содержание влаги: 0,4-0,6%). При 120-130°С водяной пар приводит к образованию пузырьков и только увеличение давления превращает водяной пар обратно в воду. В ходе ламинирования стекла давление не может быть снижено до атмосферного давления без образования пузырьков пока стекло не охладится ниже 50°С. Тем не менее, присутствия водяного пара в ламинированном стекле влияет на силу сцепления молекул, поэтому национальный стандарт качества CCC требует тестирование на содержание воды: проводится анализ, так как чрезмерная влажность при создании ламинирования стекла при 100°С приводит к образованию мягкой пленки. Недостаточное давление приводит к образованию водяного пара и появлению пузырьков, что влияет на разную интенсивность связей в ламинированном стекле.

2.1.3. Принцип процесса ПВБ-ламинирования без автоклава состоит в использовании вакуума при плавлении пленки, ПВБ-пленке нечего адсорбировать. Вся поверхность гладкая, газ и водяной пар нагреваются в условиях герметичности, плавление и ламинирование осуществляется при естественном давлении. Весь процесс происходит в сосуде под давлением с использованием метода вакуумного мешка.

2.2. Производственная линия данного типа состоит из 5 блоков:

1) Устройство подачи с использованием резиновых роликов и комбинированного универсального колеса, автоматическое ограничение с использованием оптической связи.

2) Блок предварительного нагрева для обеспечения стабильности процесса в течение всего года (для исключения влияния температуры окружающей среды).

3) Блок дегазации, осуществляющий дегазацию ламинируемого стекла.

4) Ламинирующий блок, осуществляющий весь процесс ламинирования стекла.

5) Блок вырубки и охлаждение, привод с резиновым роликом и оптической связью для автоматического контроля рабочих пределов.

Производственная линия имеет 5 рабочих узлов:

(1) Узел загрузки. Функции:

A – Резиновый валик + ограничитель с оптической связью, универсальная колесная передача заготовки с помощью группы резиновых валиков для установки ограничения рабочего положения с помощью оптической связи.

B – Возможен ручной останов до достижения предельного положения с использованием оптической связи.

C – Поднимающееся универсальное колесо может перемещать любые предметы в соответствующем направлении.

D – Мощность: 1,1 кВт.

(2) Первый узел ламинирования. Функции:

A – Предварительный нагрев ламинируемой заготовки, заготовка нагревается до температуры T1, предотвращается усадка и смещение.

B – Мощность: 30 кВт.

C – Вакуумная установка.

(3) Второй узел ламинирования. Функции:

A – Продолжение нагрева ламинируемой заготовки в вакууме до температуры T2. Мощность: 50 кВт.

B – Вакуумирование пленки и стекла для удаления влаги и герметизация.

C – Масляный нагрев, печной нагрев.

D – Вакуумная установка. Мощность: 8 кВт.

(4) Третий узел ламинирования. Функции:

A – Продолжение нагрева ламинируемой заготовки в вакууме до температуры T3, гарантия сильного закрепления пленки.

B – Мощность: 30 кВт.

C – вакуумная установка.

(5) Узел разгрузки. Функции:

A – Комплексное перемещение заготовки с помощью резинового ролика + охлаждение с помощью вентилятора.

B – Ограничение с использованием оптической связи, остановка перемещения заготовки в заданном положении.

C – Возможно ручное перемещение.

D – Мощность: 1,1 кВт.

3. Основные технические параметры оборудования

3.1. Производительность:

3 мм ПВБ + стекло 3 мм – цикл ламинации составляет 7 мин, 600M2/8 часов. 6 мм ПВБ + стекло 6 мм – цикл ламинации составляет 8-10 мин, 400M2/8 часов. 8 мм ПВБ + стекло 8 мм – цикл ламинации составляет 8-10 мин, 400M2/8 часов. 10 мм ПВБ + стекло 10 мм – цикл ламинации составляет 10-12 мин, 350M2/8 часов. 12 мм ПВБ + стекло 12 мм – цикл ламинации составляет 12-18 мин, 200M2/8 часов. 15 мм ПВБ + стекло 15 мм – цикл ламинации составляет 20-30 мин, 130M2/8 часов. 20 мм ПВБ + стекло 20 мм – цикл ламинации составляет 30-35 мин, 100M2/8 часов.

3.2. ПВБ-пленка такая же, как и при использовании автоклава.

3.3. ПВБ-ламинатор может также безопасно ламинировать стекло пленкой EVA и пленкой SGP (пленкой Dupont SentryGlas Plus).

3.4. Размер обрабатываемого стекла для модели SYQ36-24-L: 3660*2440*40 мм

3.5. Характеристики PSYQ36-24-L:

Электропитание: 380В, 50Гц, 3 фазы и 5 проводов.

Мощность: PSYQ36-24-L: 100-120 кВт.

Максимальный размер обработанного стекла: 3660 x 2440 x 40 мм, под заказ возможна разработка оборудования другого размера.

Покупатель может заказать оборудования для ламинирования стекла самого большого размера: 10 м х 4,5 м х 40 мм.

ПЛК Siemens с использованием сенсорного дисплея китайского производства.

Независимое управление цепью и воздушным выключателем.

Максимальная температура рабочей среды: 170°С.

Специальная плита из силиконовой резины может использоваться длительное время при температуре 170°С.

Размер производственной линии: PSYQ36-24-L: 21,5 х 4,5 х 1,5 м.

Размер производственной линии: PSYQ36-24-W: 15,5 х 6,5 х 1,5 м.

4. Полный набор оборудования для выбора и покупки

Главным образом состоит из части для стекла и части машины для позиционирования, подвески на присоске, конвейера, участка формирования ПВБ-пленки и транспортировочного моста, оборудования производственной линии для ламинирования стекла и т.д.

Мойка и сушилка стекла. Приемник заготовки вместе с позиционирующей машиной. Подвес на присосках. Конвейер. ПВБ-пленочная рама и транспортировочный мост. Непрерывная линия производства ПВБ-ламинированного стекла. Оборудование для кондиционирования воздуха.

5. Анализ затрат

Низкое энергопотребление, при ПВБ 5 мм + стекло 5 мм потребляемая мощность: 1 кВт. Поддержка высокой степени автоматизации, персонал от 4 до 6 человек (две машины для мойки стекла, обслуживание – два человека, два человека выгружают готовое стекло), позволяет снизить затраты на рабочую силу более чем наполовину. Безопасность производственного процесса, отсутствие положительного давления, сокращение связанных расходов. Занимает меньше места, от 80 до 100 м2, позволяет сократить используемую площадь наполовину. Мощность установки: 90-120 кВт.

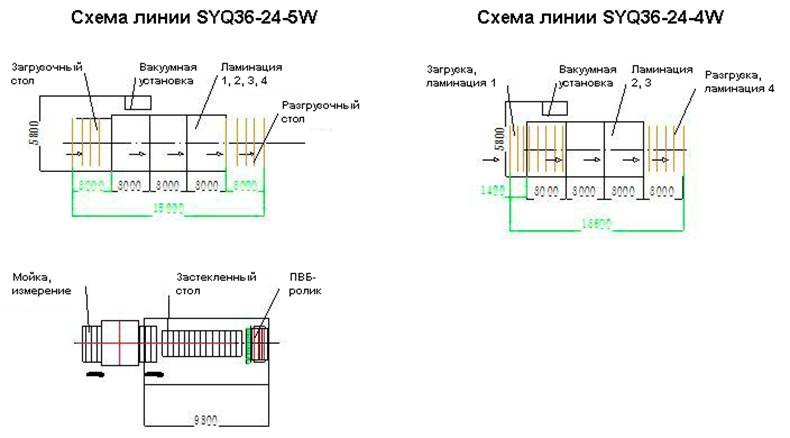

6. Схема линии

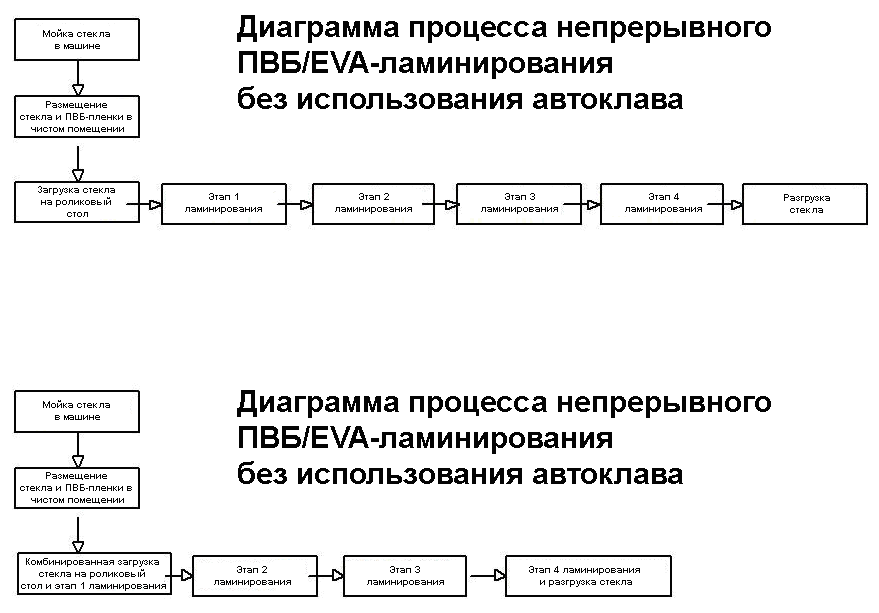

7. Диаграмма процесса

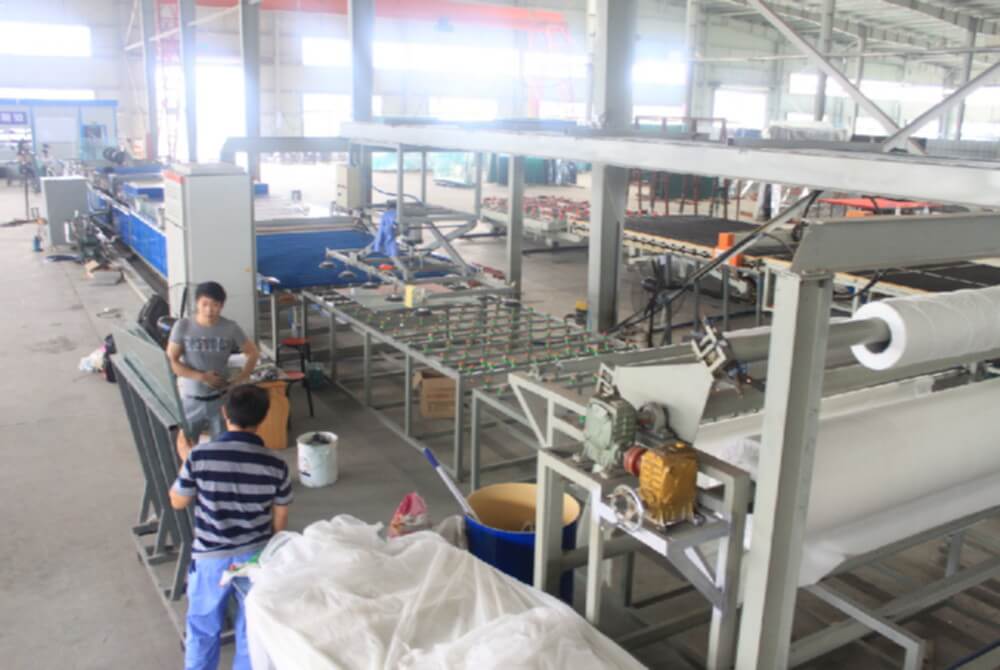

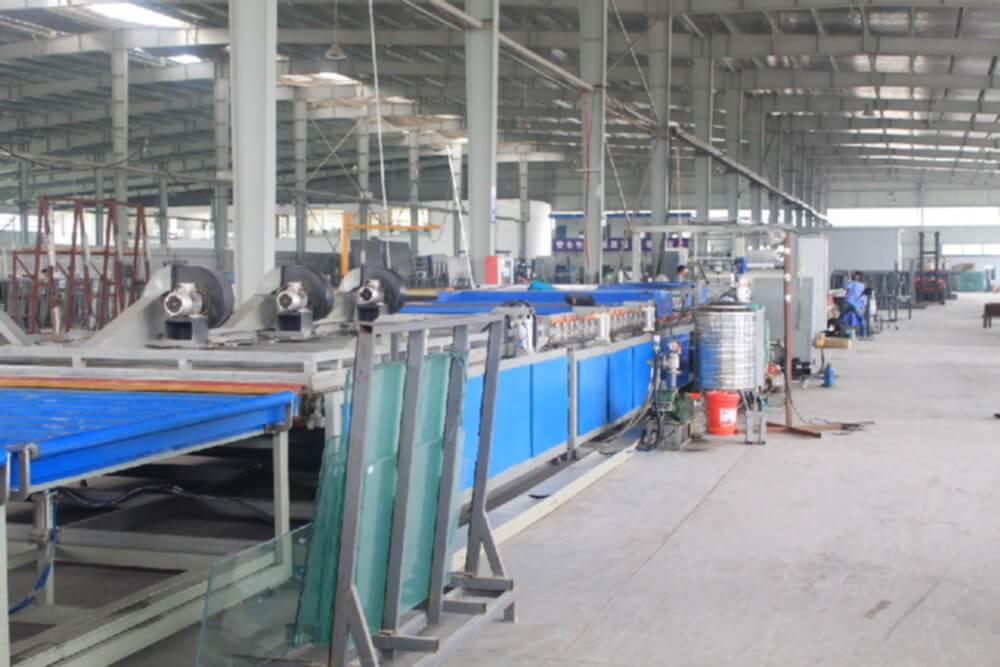

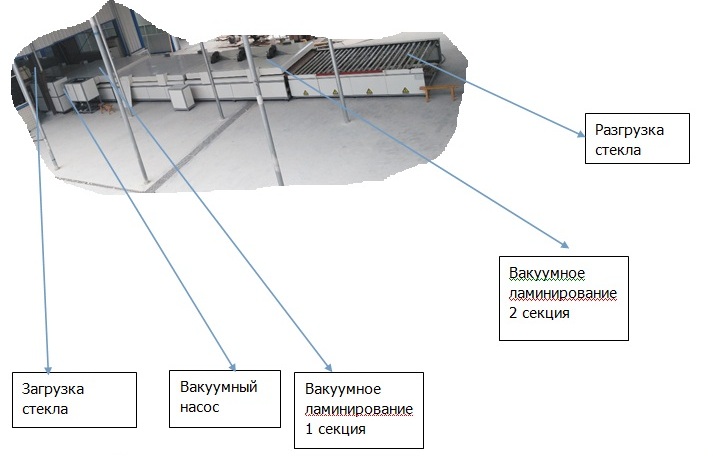

8. Фото оборудования
