Мостовые пилы по камню

Цена
по запросу
Заказать

YD-3220 мостовая пила

Станок для мостовой резки

Мостовая пила серии YD является режущим по программе ЧПУ станком, предназначенным для удовлетворения разнообразных потребностей камнеобрабатывающих предприятий. Постовляемы мостовые пилы бывают 3-х, 4-х или 5-и осными пилами с ЧПУ с возможностью комбинировать оцией гидроабразивной резки.

Станок является многофункциональным, простым в управлении, он обеспечивает точную обработку и низкое энергопотреблением. Один станок может удовлетворить все рабочие требования, а различные функции могут быть реализованы очень быстро и удобно.

Мостовая пила YD является необходимым технологическим оборудованием для камнеобрабатывающих предприятий.

Характеристики 5-осевой  мостовой пилы

  • Отличное программное обеспечение CAD/CAM, любой угол, любая позиция, любая кривая.
  • Прямые линии, круговые дуги, сетка, резка по клику.
  • Зубцы, пазы, фаски, резка, как необходимо.
  • Доступны различные формы, такие как изогнутая форма, гравировка, сверление, профилирование и т.п. (максимальная конфигурация).
  • Нет узла сканера, набор как необходимо, экономия материалов и времени.
  • Может быть легко интегрирован со сканером, настройка сканирования в режиме реального времени (максимальная конфигурация).
  • Параметры системы могут быть изменены дистанционно с помощью функции удаленной диагностики и управления через интернет (максимальная конфигурация)

YD-3220 5-осевая 4-скоростная мостовая пила (стандартный тип)

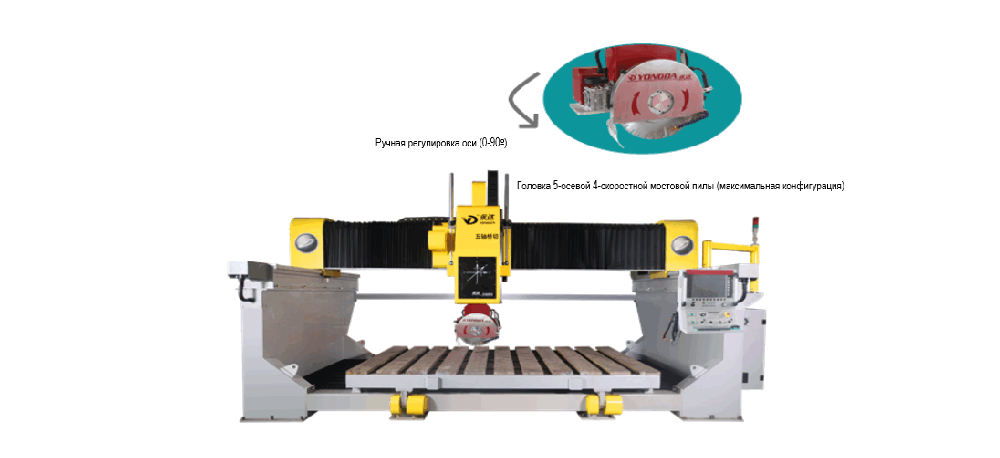

YD-3220 5-осевая (максимальная конфигурация)

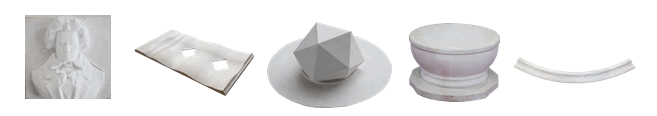

Обработка специальных форм

Характеристики мостовой пилы

  • Отличное программное обеспечение CAD/CAM, любой угол, любая позиция, любая кривая.
  • Прямые линии, круговые дуги, сетка, резка по клику.
  • Зубцы, пазы, фаски, резка, как необходимо.
  • Римские колонны, колонны с изящно закрученным рельефом, цветочные горшки, необычные стерео формы и т.п., все, как вы себе представите.
  • Доступны различные формы, такие как изогнутая форма, гравировка, сверление, профилирование и т.п.
  • Нет узла сканера, набор как необходимо, экономия материалов и времени.
  • Может быть легко интегрирован со сканером, настройка сканирования в режиме реального времени.
  • Параметры системы могут быть изменены дистанционно с помощью функции удаленной диагностики и управления через интернет.

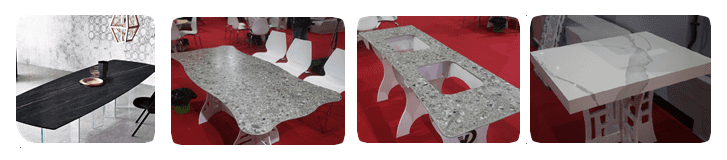

Обработка больших пластин

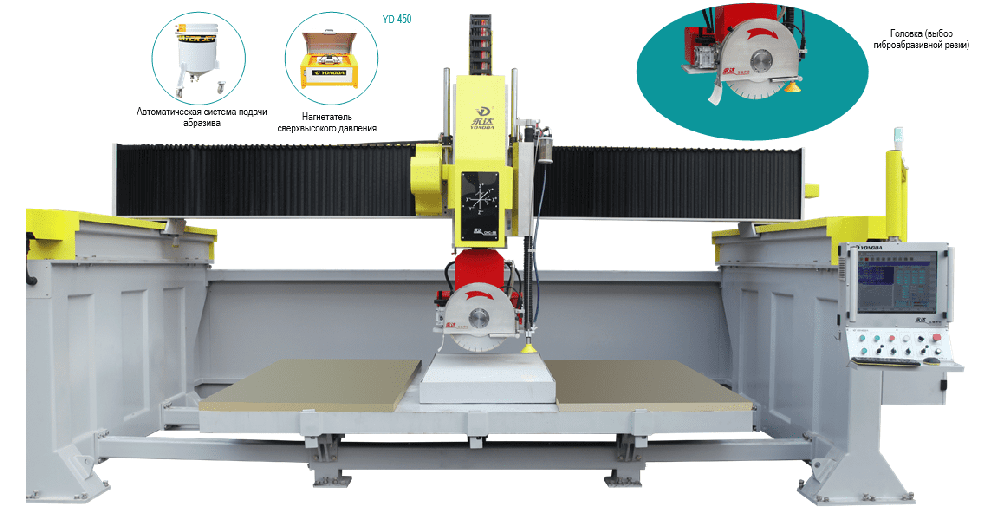

YD-3220 5-осевая мостовая пила (с опцией гидроабразивной резки)

YD-3220 технические характеристики

Параметры

3 оси

4 оси

5 осей (стандарт)

5 осей max

Ход по осям

Ход по оси X, мм

3200

Ход по оси Y, мм

2000

Ход по оси Z, мм

200

350

           500                                 700

Максимальная рабочая толщина, мм

35

80

 Диск диаметром 450 мм режит 80 мм тощину, Диск диаметром 600 мм режит 150 мм толщину

Ход оси А, º

--

0-45 Ручная регулировка

0-90 Ручная регулировка

0-90 Система ЧПУ

Ход оси С, º

±185

Обычное расположение

Система ЧПУ

Местное производство

Тайвань

Италия

Сервопривод

Местное производство

Yaskawa

Винтовая направляющая

Местное производство

Yaskawa



Стол

Размер, мм

3300x2100

Гидравлический поворотный стол (опция)

Рабочая платформа может поворачиваться от 0 до 80. Максимальная масса поворачиваемой плиты составляет 800 кг

Стол с ременной подачей(опция)

Ремень размером 3800х2100 с приводом

Устройство противовеса оси Z

Цилиндрическая балансировочная система

Система баланса азота

Шпиндель

Местное производство, 15 кВт

Yongda, 18 кВт

Италия, 20 кВт

Скорость вращения шпинделя, об./мин.

3000

1-3000 1-6000

1-8000

Доступный диаметр диска, мм

300-450

450

450-600 (посадочное отверстие пильного диска - 50 мм)

Лазерный указатель

Линейный лазерный излучатель, чтобы указывать направление резки

Расход воды

40 л/мин.

Режим охлаждения моторизованного шпинделя

Двигатель с воздушным охлаждением

Высококачественное водянное охлаждение

Габариты, мм

6000x4600x4000

6000x5000x4000

Масса, кг

5000

7500

8500

8500

Преобразователь частоты

--

--

Taida (Тайвань). Пилы со скоростью 3000 об / мин. или диаметром 600 мм оснащены преобразователем частоты

Возможные опции

Система сканирования расположения заготовки на столе

--

Прибор для измерения диаметра пилы

--

Датчик измерения толщины плиты (измерение высоты)

--

--

Вакуумные присоски

--

--

Считывание штриз кодов

--

--

Гидроабразивная резка

--

--

Примечание. Настройки должны превышать диапазон размеров резки в таблице.
