Шлейфы и соединительные кабели для принтеров

Скачать каталог запасных частей к широкоформатным принтерам

Шлейфы и соединительные кабели для широкоформатных принтеров

Шлейфы и соединительные кабели являются важными элементами электрической и управляющей системы широкоформатного принтера. Они обеспечивают передачу сигналов между материнской платой, платой управления печатающей головкой, кареткой, датчиками, клавиатурой, двигателями и другими узлами оборудования.

Компания VEGA поставляет шлейфы, кабели, соединительные провода, кабельканалы и оптоволоконные элементы для широкоформатных, УФ, сольвентных, экосольвентных и промышленных принтеров. В каталоге представлены комплектующие для Roland, Epson, Mimaki, Konica, Perfect Color, CF2 и других моделей печатного оборудования.

Шлейфы для печатающих головок

Шлейф печатающей головки отвечает за передачу управляющих сигналов от платы к головке. От его состояния зависит корректная работа дюз, стабильность печати, отсутствие ошибок по головке и правильная передача данных.

Повреждение шлейфа может привести к сбоям печати, пропаданию цвета, ошибкам по печатающей головке, нестабильной заливке, полосам на изображении или полной остановке оборудования. Особенно часто проблемы возникают при перегибах, износе контактов, неправильной установке или попадании чернил на контактную группу.

Соединительные кабели для плат и узлов принтера

В широкоформатных принтерах используются кабели для соединения материнской платы, платы управления головкой, платы клавиатуры, датчиков, сервоприводов, двигателей, блоков питания и других электронных модулей. Такие кабели должны точно соответствовать модели оборудования, количеству контактов, длине, типу разъема и рабочему назначению.

Неправильно подобранный кабель может вызвать ошибку связи между платами, нестабильную работу датчиков, сбой управления кареткой или повреждение электронных компонентов. Поэтому при подборе важно учитывать не только внешний вид кабеля, но и его артикул, распиновку и совместимость с конкретным принтером.

Шлейфы для Roland, Epson, Mimaki и Konica

В каталоге VEGA можно купить шлейфы и кабели для популярных моделей печатного оборудования:

шлейфы для Roland;
кабели для Epson;
шлейфы печатающих головок Epson;
кабели и шлейфы для Mimaki JV3, JV4 и других серий;
шлейфы для Konica C4/C8;
кабельканалы для промышленных принтеров;
соединительные кабели для плат управления;
кабели питания;
оптоволоконные кабели для печатного оборудования.

При подборе желательно указать модель принтера, артикул старого кабеля, количество контактов, длину, фото разъема и место установки детали.

Когда требуется замена шлейфа или кабеля

Замена шлейфа может потребоваться при следующих признаках:

принтер выдает ошибку печатающей головки;
пропадает один или несколько цветов;
печать идет с полосами или сбоями;
каретка работает нестабильно;
оборудование не видит датчик;
периодически пропадает связь между платами;
есть повреждение, залом или перегиб шлейфа;
контакты окислены или загрязнены чернилами;
после движения каретки ошибка появляется повторно;
кабель заедает или цепляется при перемещении.

Перед заменой печатающей головки или платы управления рекомендуется проверить состояние шлейфов и соединительных кабелей. В ряде случаев причина неисправности находится не в дорогом электронном модуле, а в поврежденном кабеле или плохом контакте.

Как правильно подобрать шлейф для принтера

Для точного подбора шлейфа или кабеля нужно учитывать:

модель принтера;
артикул детали;
количество контактов;
длину шлейфа;
ширину шлейфа;
тип разъема;
шаг контактов;
место установки;
направление подключения;
совместимость с платой и печатающей головкой.

Важно, чтобы длины шлейфа хватало для свободного перемещения каретки от крайнего правого до крайнего левого положения. При этом кабель не должен заедать между подвижными и неподвижными частями принтера. После установки рекомендуется вручную проверить ход каретки до включения оборудования, если такая проверка допустима для конкретной модели.

Купить шлейфы и соединительные кабели для принтеров

В каталоге VEGA можно купить шлейфы и соединительные кабели для широкоформатных принтеров, УФ-принтеров, сольвентных, экосольвентных и промышленных печатных машин. Мы помогаем подобрать кабель по модели оборудования, артикулу, фотографии детали, количеству контактов и техническим параметрам.

Если нужной позиции нет на сайте, отправьте запрос специалистам VEGA. Мы поможем подобрать совместимый шлейф, соединительный кабель, кабель питания, кабельканал или другой элемент для восстановления стабильной работы печатного оборудования.

Наименование	Фото	Цена	Совместимость с принтерами

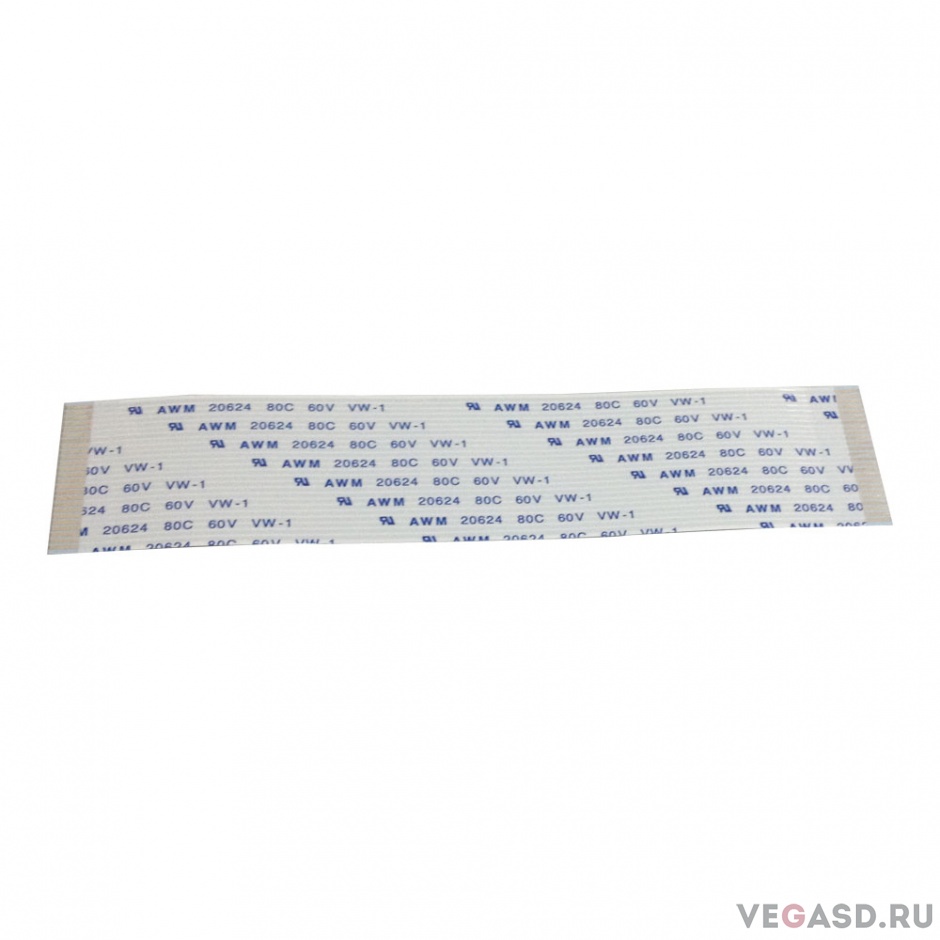

Шлейф для Roland SJ-1000/SJ-1045ex/XC-540, 21P1 385L BB HIGH-V - 23475232 (40 см) Артикул: ACC-ROL-248	`	583 руб. с НДС	Roland LEC-300 / LEC-300A / LEC-330 / SJ-1000 / SJ-1045EX / XC-540 / XC-540MT / XJ-640 / XJ-740 / LEC-540 / LEF-12 / LEF-20

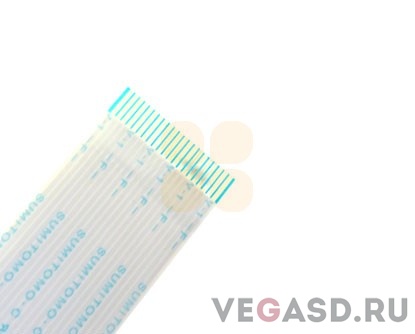

1619758 Шлейф печатающей головки для Epson SL-D700 Артикул:	`	2 800 руб. с НДС	1619758 Шлейф печатающей головки для Epson SL-D700
E100828 Шлейф E100828 для CF2 Артикул: E100828	`	10 128 руб. с НДС	E100828 Шлейф E100828 для CF2

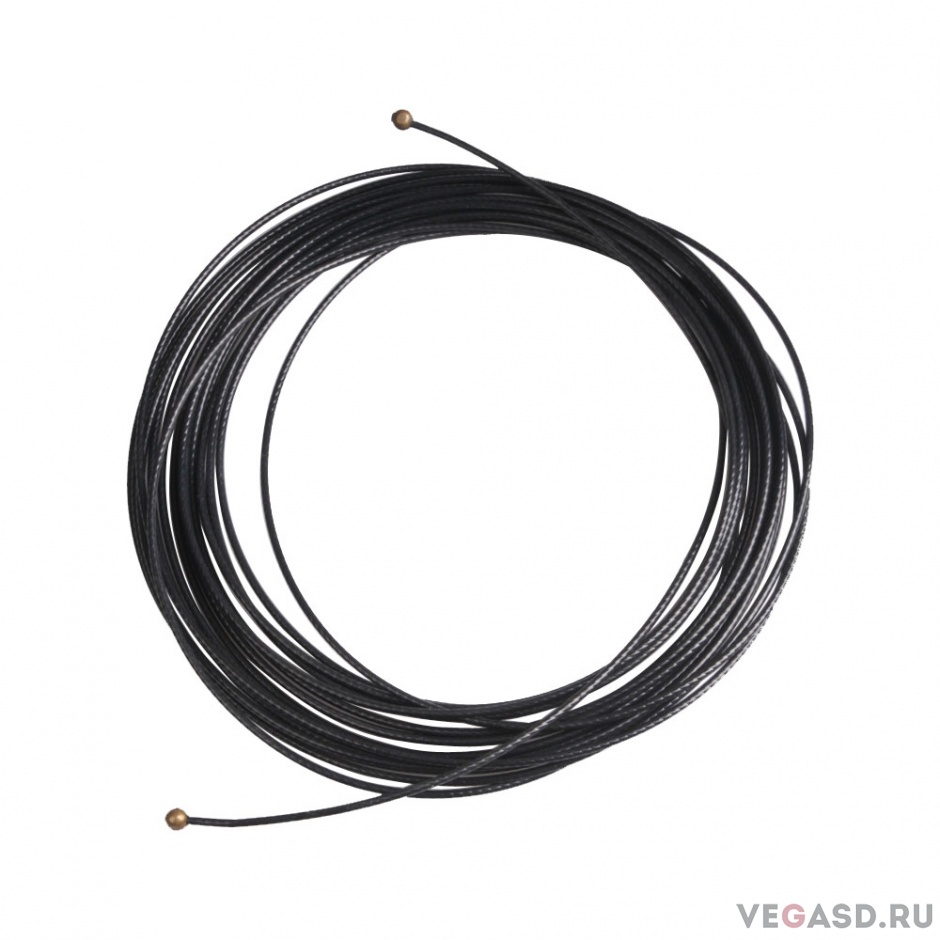

Кабель для Roland/Roland Wire for - 21945134 Артикул: ACC-ROL-010	`	6 064 руб. с НДС	Кабель для Roland/Roland Wire for - 21945134
1619803 Комплект шлейфов из 3-х штук к печатной головке для Epson SC F2000 Артикул: 1619803	`	5 655 руб. с НДС	1619803 Комплект шлейфов из 3-х штук к печатной головке для Epson SC F2000
E102045 Шлейф HDC2-материнская плата JV4 Артикул: E102045	`	1 777 руб. с НДС	E102045 Шлейф HDC2-материнская плата JV4
Шлейф петчаных голов для Perfect color C8 Артикул: SIT-ACC-C8-003	`	3 877 руб. с НДС	Шлейф петчаных голов для Perfect color C8

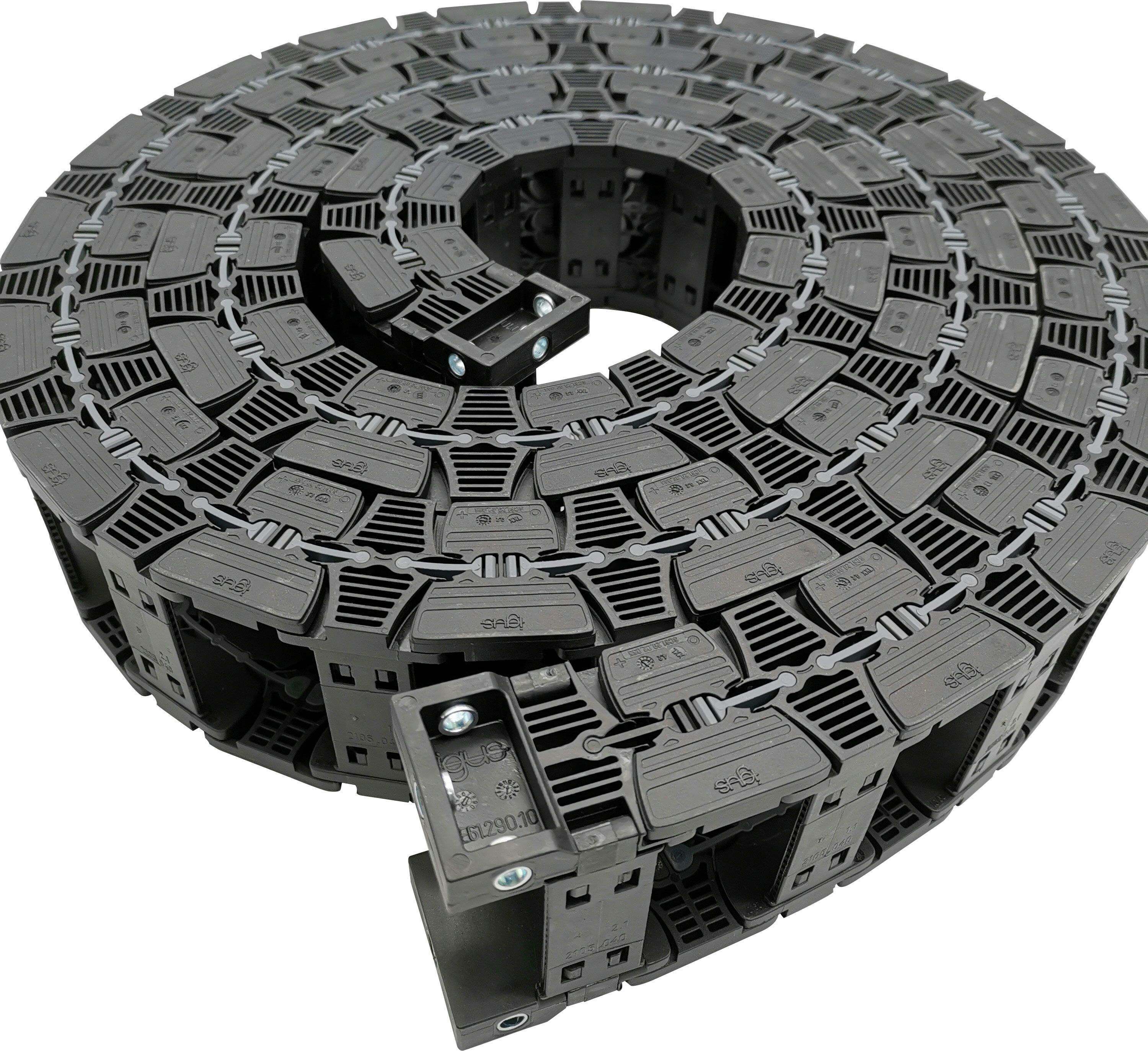

Кабельканал для konica C4/C8 (215см x 6см x 4.5см) Артикул: SIT-ACC-C8-031	`	34 041 руб. с НДС	Кабельканал для konica C4/C8 (215см x 6см x 4.5см)
E102309 Шлейф IO2-материнская плата JV3 Артикул: E102309	`	5 331 руб. с НДС	E102309 Шлейф IO2-материнская плата JV3

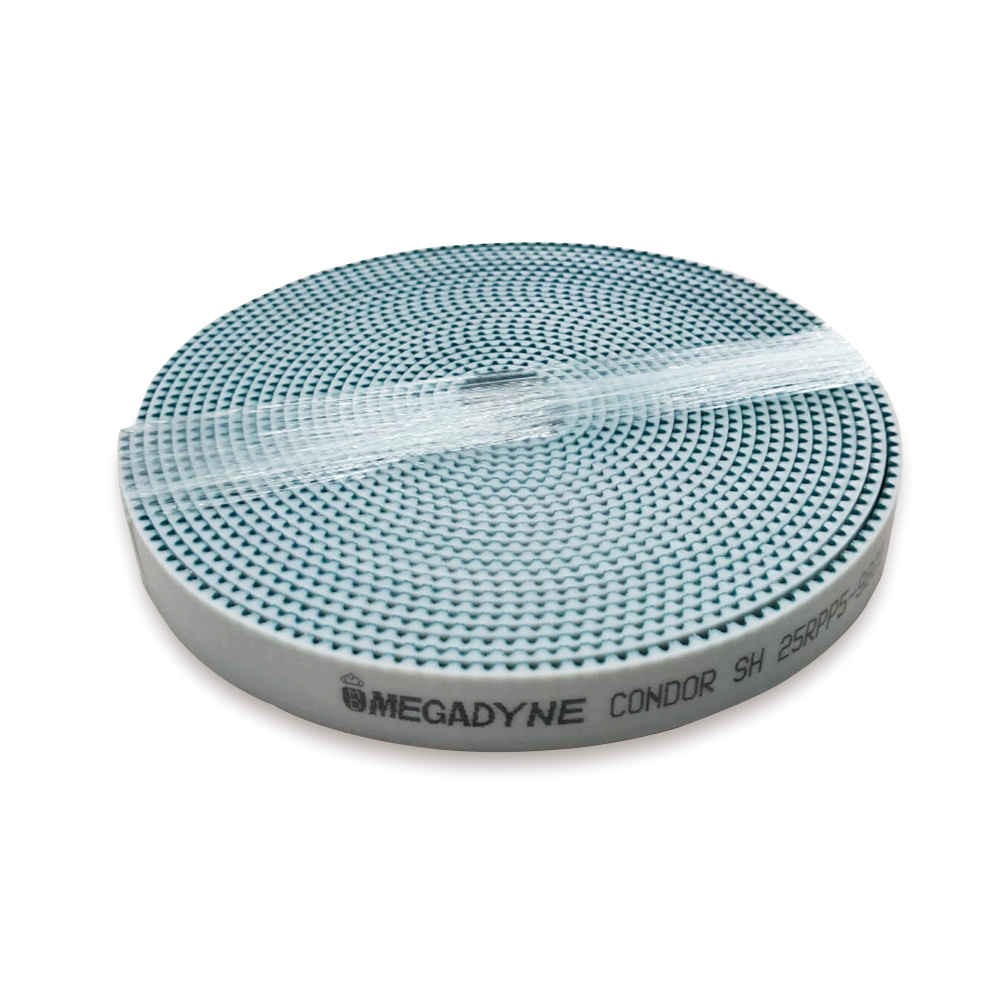

Длинный шлейф для konica C8 White от Megadyne Артикул: SIT-ACC-C8-029	`	15 921 руб. с НДС	Длинный шлейф для konica C8 White от Megadyne
1665132 Комплект шлейфов печатной головки для Epson SC P800 Артикул: 1665132	`	11 068 руб. с НДС	1665132 Комплект шлейфов печатной головки для Epson SC P800
E103691 Шлейф E103691 для CF2 Артикул: E103691	`	8 262 руб. с НДС	E103691 Шлейф E103691 для CF2
E104546 Кабель X-2 CF-0912 Артикул: E104546	`	18 035 руб. с НДС	E104546 Кабель X-2 CF-0912
E104548 Шлейф E104548 для CF2 Артикул: E104548	`	20 522 руб. с НДС	E104548 Шлейф E104548 для CF2
E104550 Кабель X-3 CF-0912 Артикул: E104550	`	20 078 руб. с НДС	E104550 Кабель X-3 CF-0912
E104552 Шлейф E104552 для CF2 Артикул: E104552	`	20 256 руб. с НДС	E104552 Шлейф E104552 для CF2
E104580 Шлейф материнская плата — плата управления головкой SR/SL Артикул: E104580	`	7 996 руб. с НДС	E104580 Шлейф материнская плата — плата управления головкой SR/SL
E104581 Шлейф материнская плата — плата клавиатуры SR/SL Артикул: E104581	`	7 996 руб. с НДС	E104581 Шлейф материнская плата — плата клавиатуры SR/SL
E104584 Датчик наличия материала CG-60SR/SL (передний) Артикул: E104584	`	8 618 руб. с НДС	E104584 Датчик наличия материала CG-60SR/SL (передний)
E104585 Датчик наличия материала CG-60SR/SL (задний) Артикул: E104585	`	8 618 руб. с НДС	E104585 Датчик наличия материала CG-60SR/SL (задний)
Шлейф 25P1 105L BB для Roland FJ-540/SP-300/RE-640-23475197 Артикул: ACC-ROL-115	`	1 633 руб. с НДС	Шлейф 25P1 105L BB для Roland FJ-540/SP-300/RE-640-23475197
E104863 Шлейф E104863 для CF2 Артикул: E104863	`	107 495 руб. с НДС	E104863 Шлейф E104863 для CF2
E104903 Кабель питания Артикул: E104903	`	7 818 руб. с НДС	E104903 Кабель питания

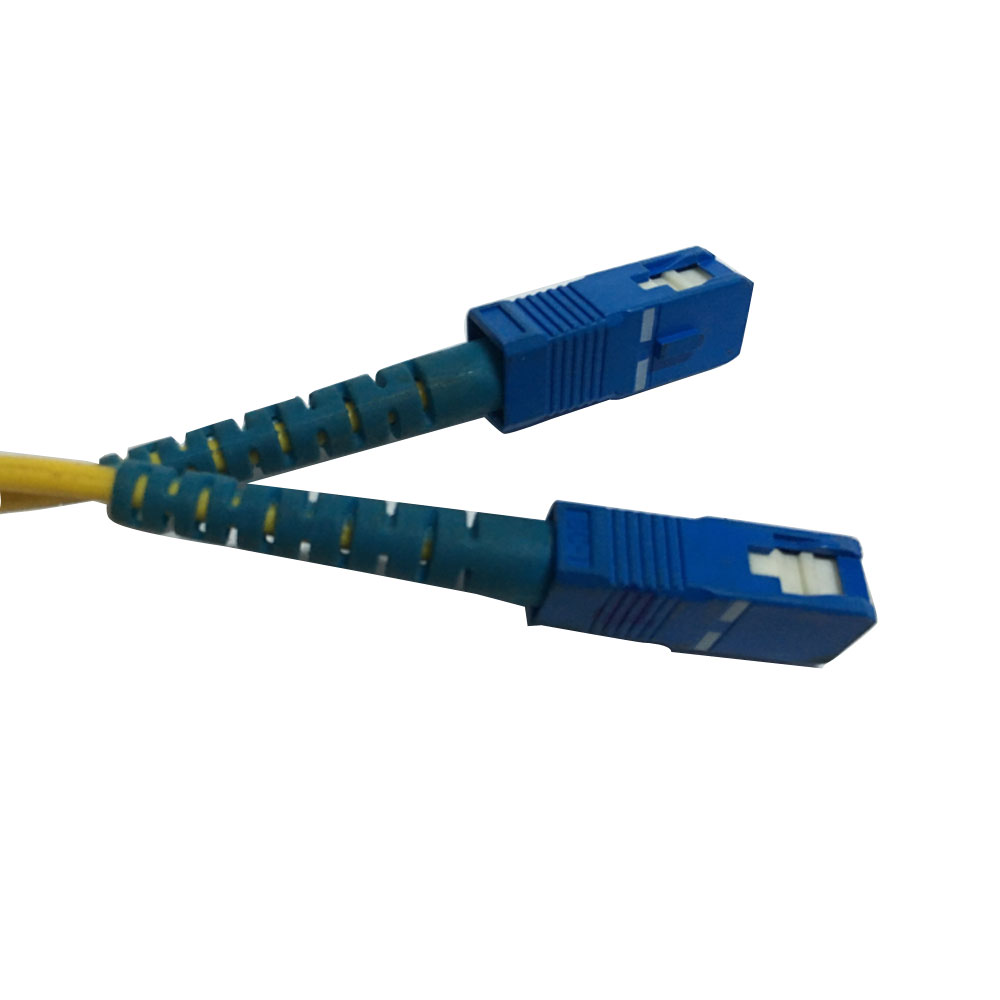

Оптоволокно для UD-181LC/181LB/181MQ/181MQU (18&16) Артикул: SIT-ACC-LFP-E41120	`	2 274 руб. с НДС	Оптоволокно для UD-181LC/181LB/181MQ/181MQU (18&16)
