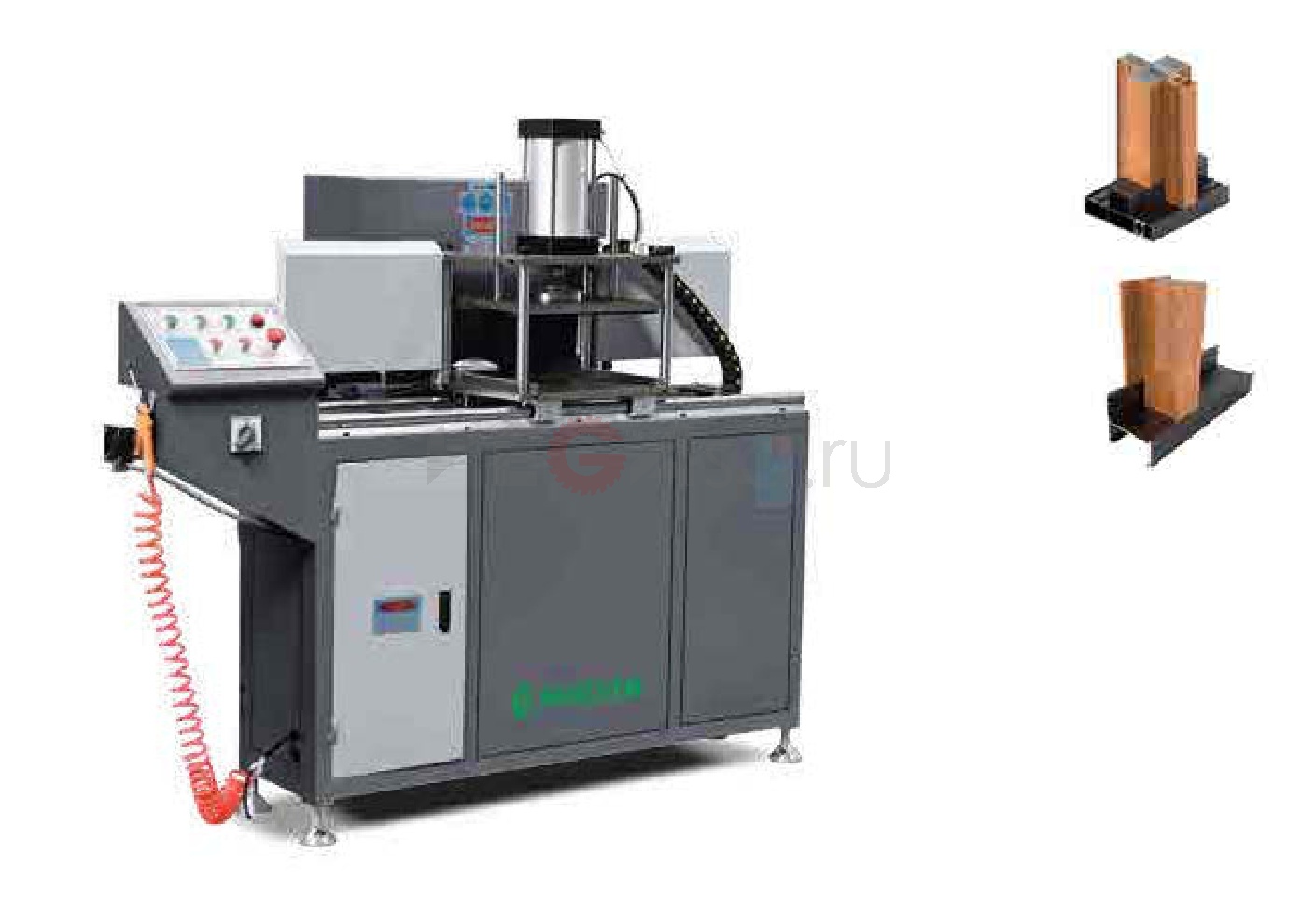

Торцефрезерный станок MAICHEN LXD-250B для пакетной обработки

Модели: LXD-250B

MAICHEN LXD-250B предназначен для фрезерования торцов алюминиевого профиля. Компоновка допускает установку нескольких заготовок для совместной обработки, что удобно при повторяющихся деталях одной профильной системы.

Назначение и конструкция

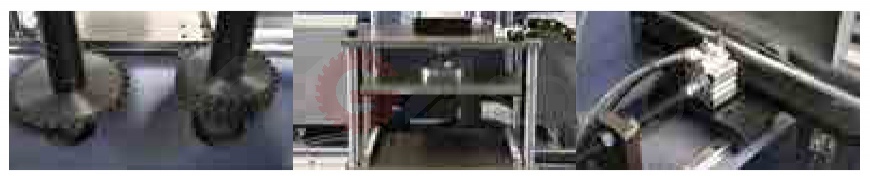

Положение режущих инструментов регулируется по вертикали и горизонтали под форму торцевого соединения. В комплектации указаны два двигателя по 2,2 кВт и набор дисковых фрез: одна диаметром 200 мм и три диаметром 160 мм.

Пневмогидравлический демпфирующий механизм обеспечивает регулируемую рабочую подачу. Регулировка инструмента позволяет настроить торцевую обработку под геометрию соединения.

Для настройки потребуются чертежи соединяемых профилей и образец требуемой выборки. Число одновременно устанавливаемых деталей определяется их сечением и конфигурацией оснастки; фиксированное количество каталог не задаёт.

Технологическое применение

MAICHEN LXD-250B применяется для торцевой обработки алюминиевых профилей, в том числе при установке нескольких одинаковых заготовок в один пакет. Такое решение подходит для повторяющейся номенклатуры с общей формой торцевого сопряжения. Регулировка положения фрез позволяет настроить выборку под ответный профиль.

Пакетная обработка требует одинакового базирования всех деталей и достаточного удержания каждой заготовки. Число профилей в установке определяется их реальным сечением и прижимной оснасткой. При проверке режима сравнивают первые и последние детали пакета, чтобы оценить геометрию выборки по всей установленной группе.

Рабочий цикл

Настройка положения фрез → установка одной или нескольких одинаковых заготовок → фиксация пакета → регулируемая рабочая подача → контроль выборки. Допустимое число деталей определяется реальным сечением и прижимной оснасткой.

Преимущества для производства

Пакетная установка одинаковых заготовок удобна для повторяющихся импостов. Регулировка положения дисковых фрез позволяет настраивать торцевой контур под соединяемую профильную систему. Рабочая подача регулируется для согласования инструмента и материала.

• Пакетная обработка. Возможна совместная установка нескольких одинаковых профилей.
• Регулируемый контур. Положение инструмента настраивается по вертикали и горизонтали.
• Комплект дисковых фрез. Разные диаметры позволяют сформировать требуемую выборку.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте сечения профилей, чертежи выборок и отверстий, размеры заготовок и требуемые допуски. Согласуем инструмент, зажимы и последовательность обработки.

Вопросы по выбору и применению

Сколько профилей можно фрезеровать одновременно?

Количество определяется сечением деталей, их базированием и зажимной оснасткой. Каталожное описание пакетной обработки не задаёт одинаковое число для любых профилей.

Как выбрать фрезы для LXD-250B?

Комплект подбирают по форме торца и ответному профилю. Настройку оценивают по готовому сопряжению и повторяемости выборки на деталях партии.

Когда целесообразна пакетная обработка?

При повторяющихся деталях с одинаковой формой торца. Перед серийной работой проверяют удержание всех заготовок и качество обработки по всему пакету.
