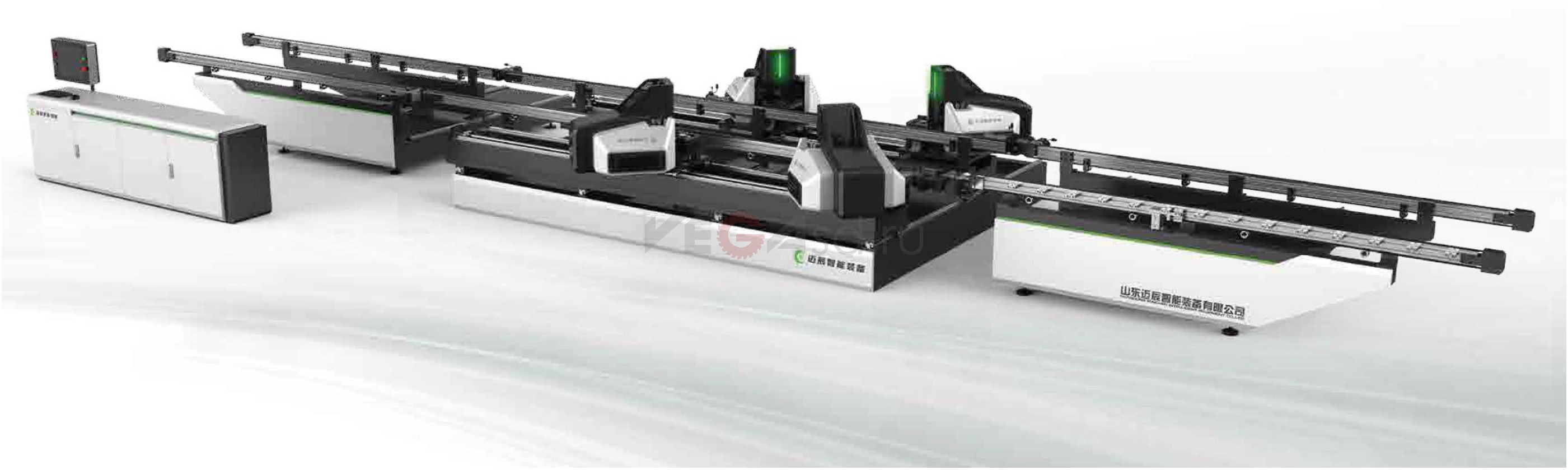

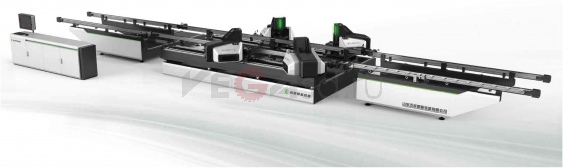

Четырёхголовочная линия обжима углов MAICHEN MCLM4

Модели: MCLM4-2200*3000

Линия MAICHEN MCLM4-2200*3000 выполняет одновременный обжим четырёх углов алюминиевой рамы. Автоматическая передача рам и координация головок позволяют встроить операцию в последовательный поток производства окон и дверей.

Назначение и конструкция

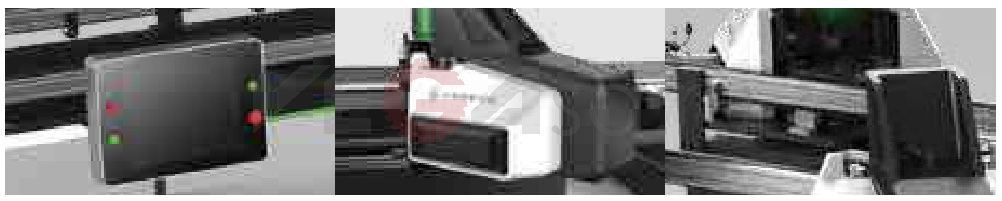

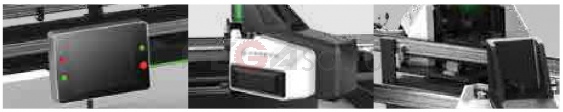

Система управления принимает данные в нескольких форматах и использует контроль момента сервоприводов для предварительного поджатия четырёх углов. Верхние прижимы и горизонтальные вспомогательные устройства удерживают профиль, а утапливаемые установочные элементы освобождают проход рамы.

Подвижные узлы опираются на линейные направляющие и шарико-винтовые передачи. Для профильной системы изготавливаются сменные комплекты обжимных ножей: комплектная замена упрощает переход на другое сечение. Встроенный оборудование наносит информацию о раме, а защитные устройства ограничивают доступ к рабочим зонам.

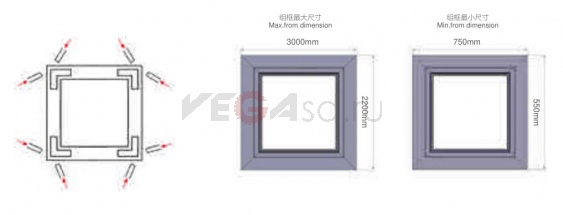

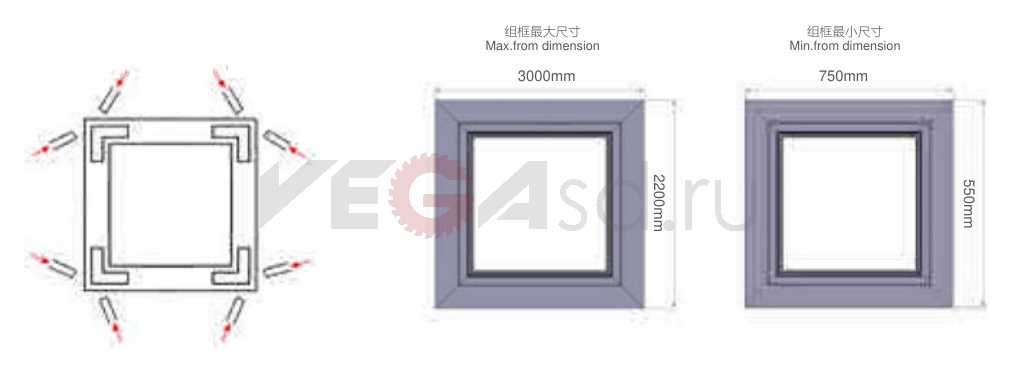

Линия подходит для рамных и створочных профилей с угловыми соединителями. Перед подбором необходимо согласовать форму профиля, соединитель, положение обжима и диапазон размеров готовых рам.

Технологическое применение

Четырёхголовочная линия MAICHEN MCLM4 предназначена для сборки подготовленных рам и створок из алюминиевого профиля. Вместо последовательного переноса каждого угла к одному обжимному станку изделие позиционируется относительно четырёх рабочих модулей. Такая схема полезна при повторяющихся конструкциях, когда важны согласованная настройка углов и стабильное положение всей рамы.

Качество сборки начинается с точности раскроя, состояния торцов и соответствия углового соединителя профильной системе. Линия выполняет механическую фиксацию соединений, но не исправляет исходную геометрию неправильно подготовленных деталей. Настройку ножей и упоров проверяют на образце рамы с контролем стыков, диагоналей и видимых поверхностей.

Рабочий цикл

Подготовленная рама с соединителями поступает на позиционирование. Система задаёт положение рабочих модулей, прижимы фиксируют профиль. Четыре узла выполняют обжим, затем изделие передаётся с рабочей позиции для проверки геометрии и дальнейшей сборки.

Преимущества для производства

Четырёхголовочная схема объединяет обжим всех углов рамы в один рабочий цикл. Это уменьшает последовательные перестановки изделия. Прижимы и опоры удерживают конструкцию, а сменный комплект ножей адаптирует линию к профильной системе.

• Четыре угла за один цикл. Рама проходит обжим без последовательной переустановки каждого угла.
• Поддержка геометрии. Верхние прижимы и горизонтальные опоры удерживают рамную конструкцию.
• Настройка под профиль. Сменные комплекты ножей и регулируемые позиции обжима.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Для подбора необходимы сечение профиля, угловой соединитель, чертёж ножей или образец обжима, размеры рам и требования к соединению.

Вопросы по выбору и применению

В чём преимущество четырёхголовочного обжима?

Четыре рабочих модуля обрабатывают углы установленной рамы в одном цикле. Это уменьшает последовательные перестановки изделия по сравнению с одиночным углообжимным станком.

Можно ли обжимать разные профильные системы?

Для каждой системы подбирают ножи, упоры и режим фиксации. Допустимые размеры рамы и профиля сопоставляют с рабочими диапазонами конкретного исполнения MCLM4.

Совпадают ли каталожное и сервоприводное исполнения?

Нет. В описании сохранено исполнение каталога 2026 с гидравлической системой; опубликованный сервоприводный вариант имеет другие параметры и требует отдельной спецификации.
