Торцефрезерные станки с ЧПУ MAICHEN LXD для алюминиевого профиля

Модели: LXD7-CNC-500, LXD5-CNC-500, LXD-360A

Серия MAICHEN LXD предназначена для обработки торцов алюминиевых профилей, включая импосты окон и дверей. Три исполнения с ЧПУ представлены в серии: LXD7-CNC-500, LXD5-CNC-500 и LXD-360A. Компоновку и набор фрез выбирают по геометрии требуемого соединения.

Назначение и конструкция

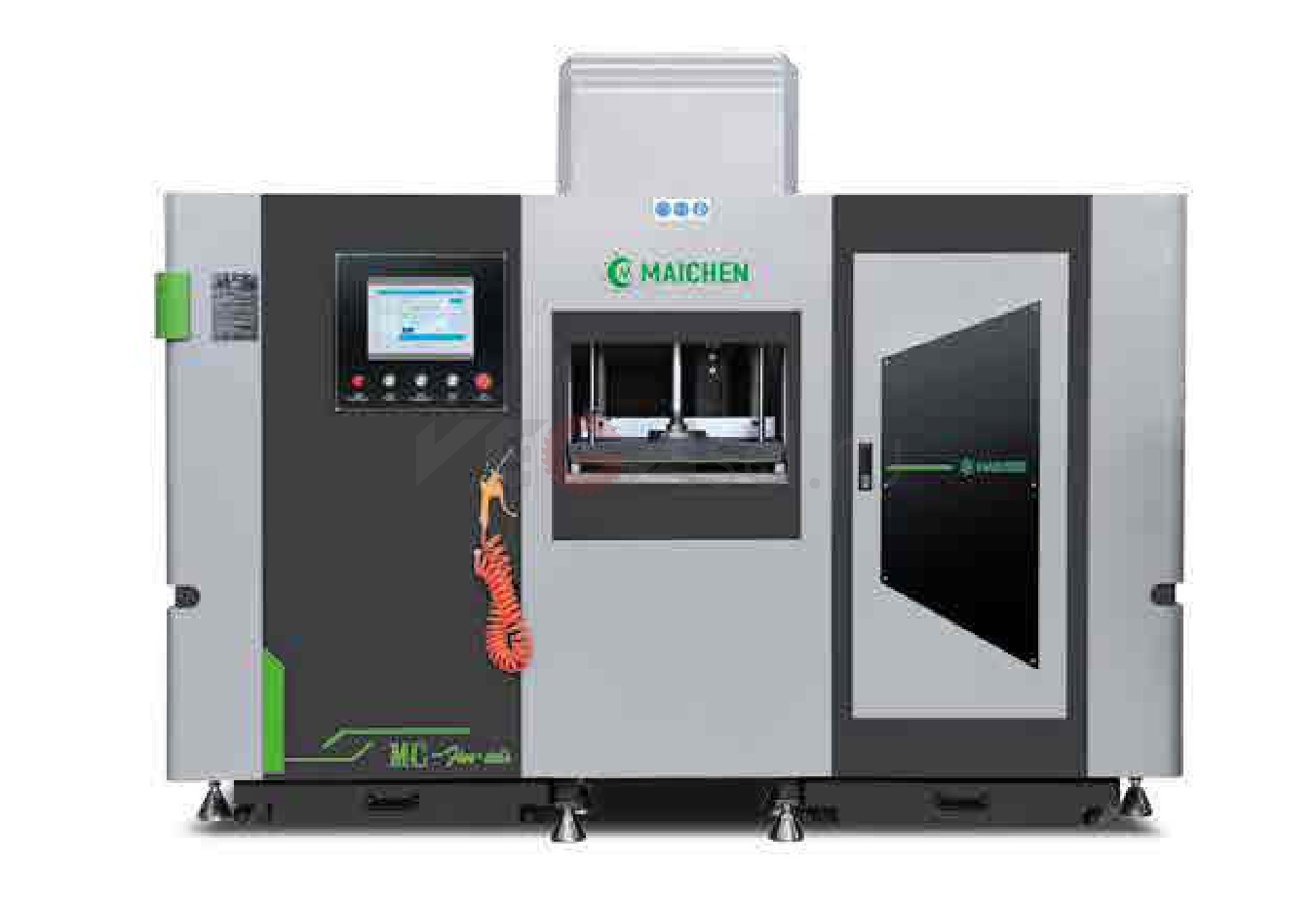

LXD7-CNC-500 — центр для обработки торцевого контура, в том числе профилей с терморазрывом. В описании предусмотрены несколько дисковых инструментов, поворот левой головки и система управления Han’s Smart Control с передачей оптимизированных заданий и возможностью запуска по штрихкоду.

LXD5-CNC-500 использует многошпиндельную компоновку с поворотной правой головкой. В каталоге эта модель обозначена как пятиосевой торцефрезерный станок. Система Han’s Smart Control и обработка заданий по коду указаны как опция.

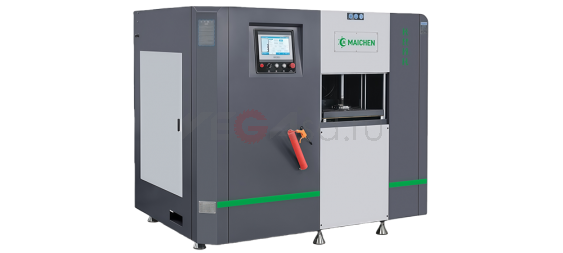

LXD-360A — вариант с одним шпиндельным приводом и переключением инструмента между 0° и 90°. Программа сохраняет введённые размеры профиля для повторяющейся обработки. Такое исполнение применяется для торцов импостов, усиленных элементов и профилей дверных направляющих.

Технологическое применение

Торцефрезерные станки MAICHEN LXD применяются при изготовлении сопряжений импостов и других алюминиевых элементов оконных и дверных конструкций. Форма выборки должна соответствовать ответному профилю, поэтому оборудование подбирают вместе с комплектом дисковых фрез. Критерий выбора — доступность требуемого контура в принятом способе базирования детали.

Исполнения LXD7-CNC-500, LXD5-CNC-500 и LXD-360A отличаются рабочей зоной и компоновкой поворотных узлов. Настройка проверяется не только по отдельно обработанному торцу, но и по собранному сопряжению. Это помогает оценить посадку детали, зазоры и взаимное положение элементов до переноса программы на серийную партию.

Рабочий цикл

Программа и комплект фрез выбираются по торцевому соединению. Профиль базируется и закрепляется; рабочий узел формирует выборку. Готовый торец проверяют по сопряжению с ответным профилем и положению отверстий соединителя.

Преимущества для производства

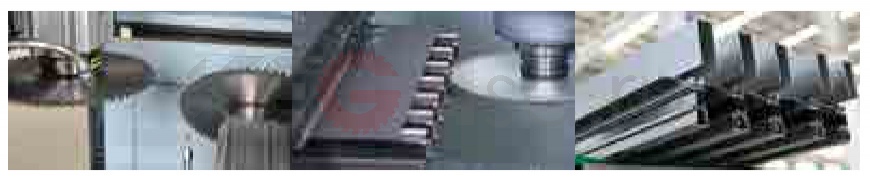

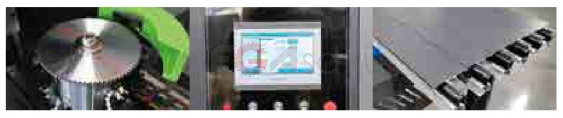

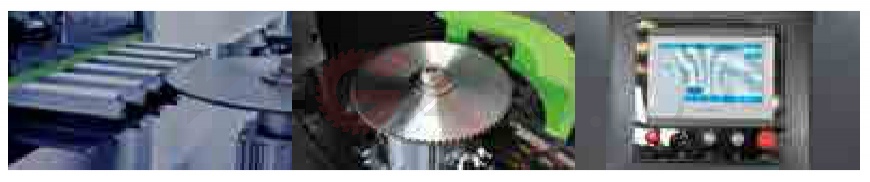

Торцевая выборка готовит профиль к сопряжению с рамой или другим элементом конструкции. Управляемое перемещение и поворот рабочего узла позволяют адаптировать обработку к требуемому контуру. Подбор дисковых фрез выполняется по чертежу соединения.

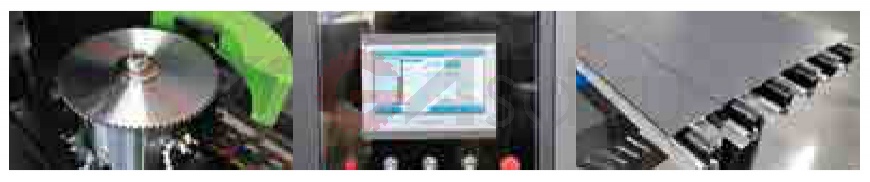

• Торец под конкретное соединение. Контур формируется набором дисковых фрез.
• Поворот рабочего узла. Позволяет менять направление обработки в пределах возможностей исполнения.
• Программное позиционирование. Размеры и режимы задаются через систему управления.

Исполнения и выбор модели

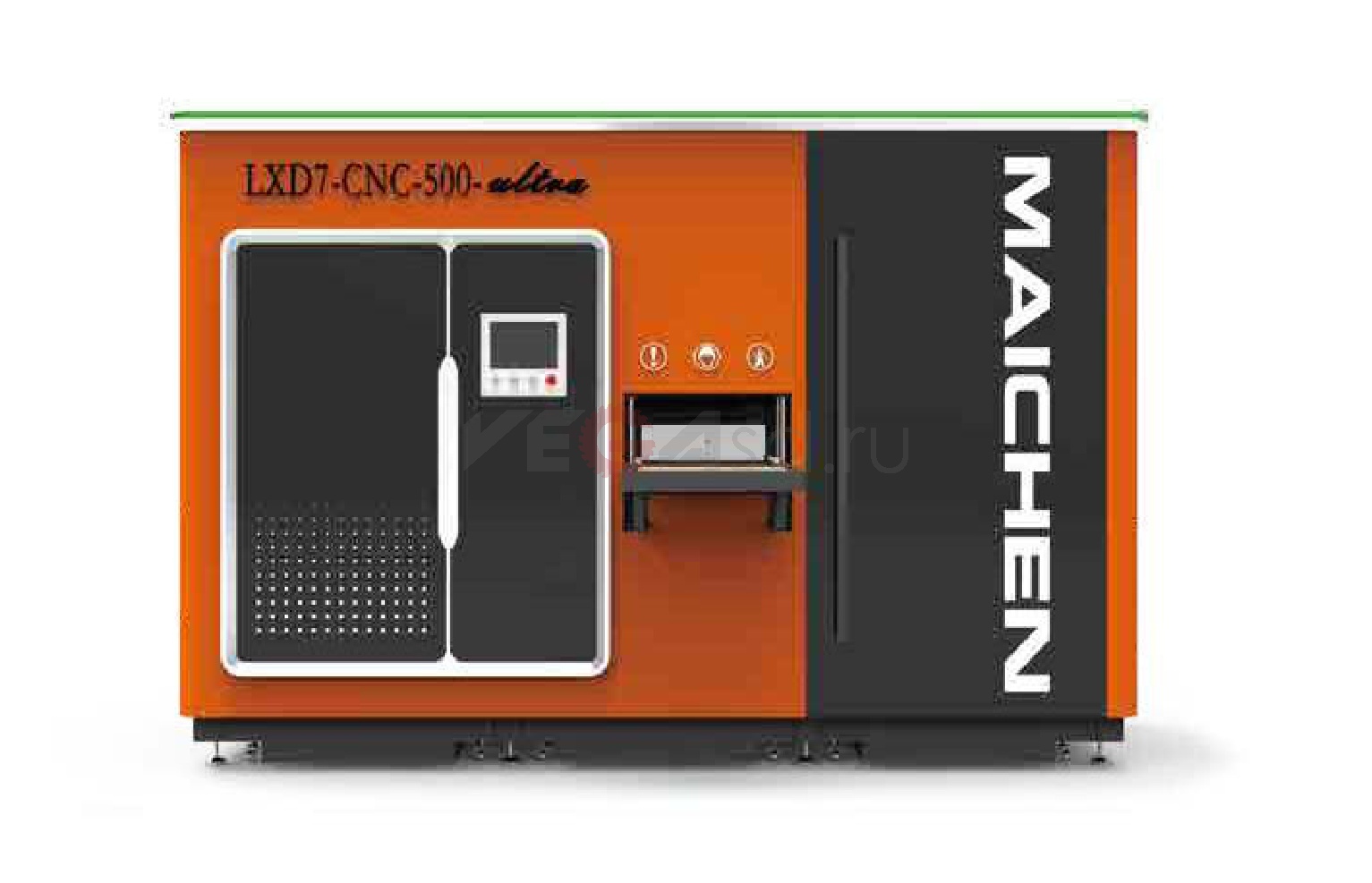

LXD7-CNC-500

Компоновка с поворотной левой головкой. Рабочую зону и состав фрез подбирают по форме торцевого соединения. Формула мощностей в каталоге не должна трактоваться как число шпинделей или перечень установленных двигателей.

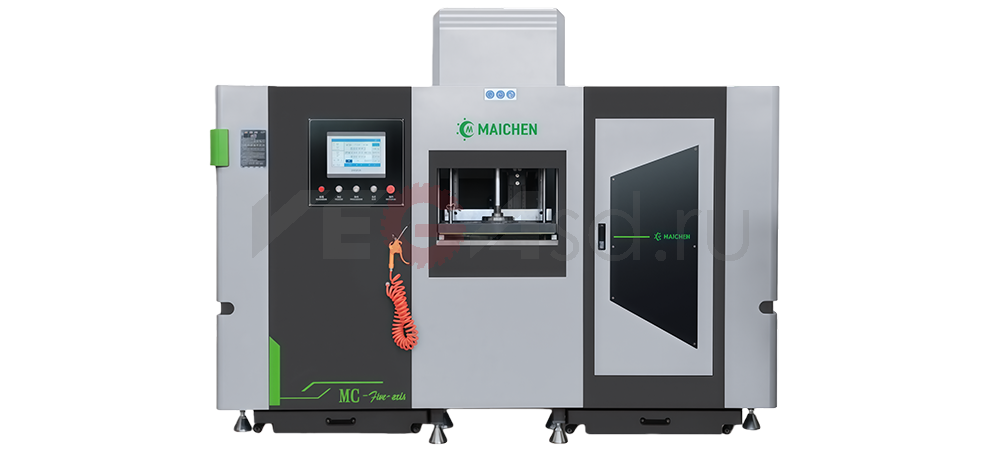

LXD5-CNC-500

Компоновка с поворотной правой головкой. Опциональная система Han’s Smart Control и обработка по штрихкоду согласуются в составе поставки. Пять осей не означает наличие пяти фрезерных шпинделей.

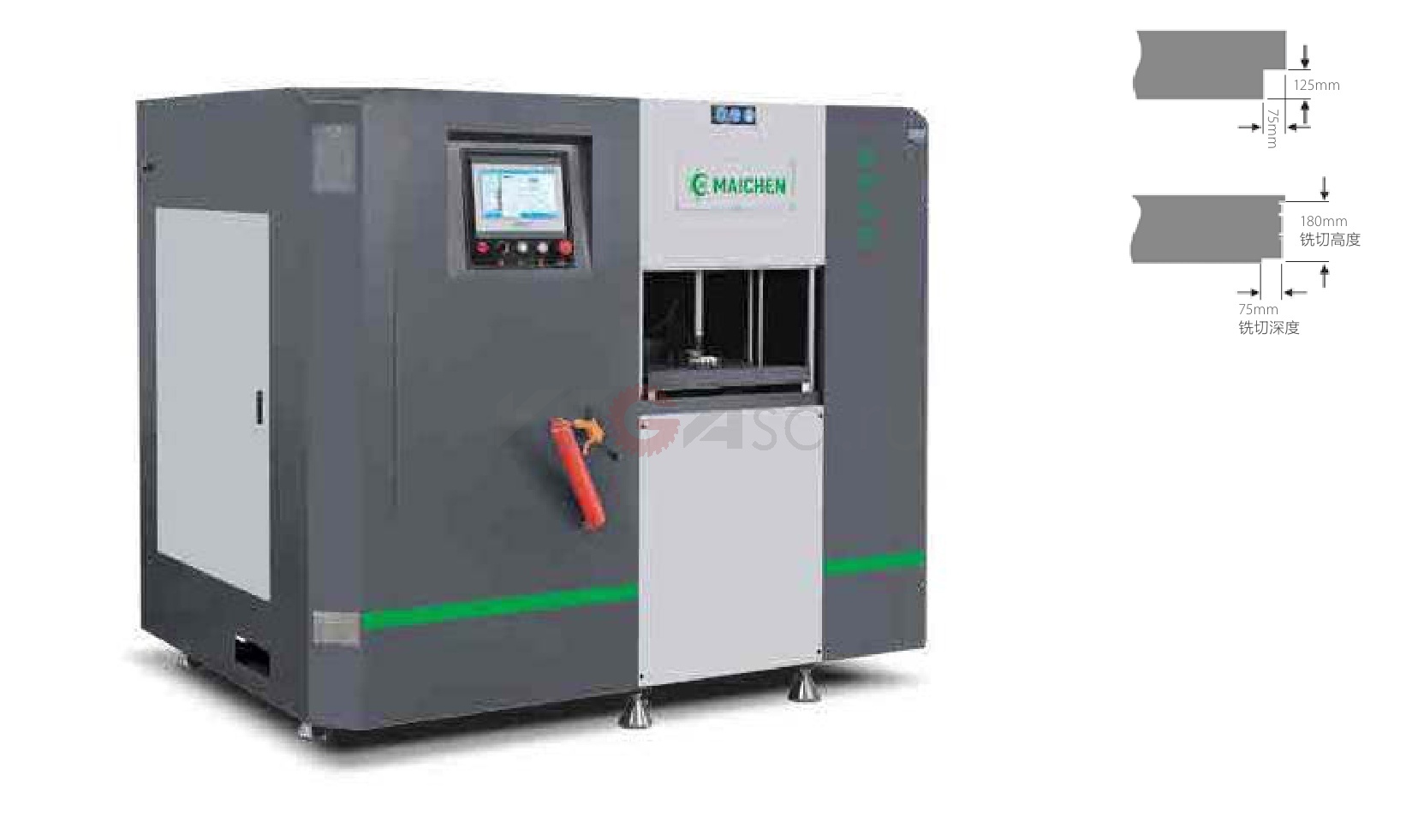

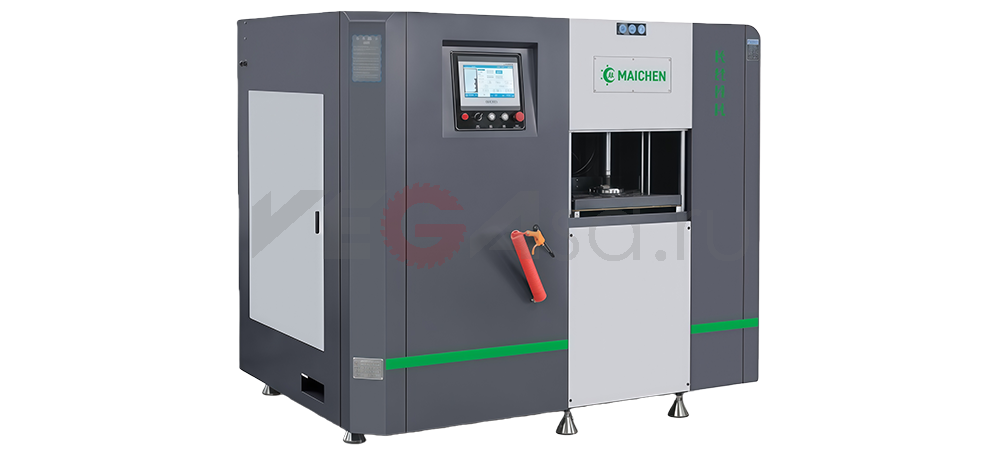

LXD-360A

Торцефрезерный станок с поворотом инструмента на 0° и 90° и сохранением введённых размеров по описанию сайта. Допустимую ширину конкретного профиля согласуют с учётом различия каталога и интернет-карточки.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте сечения профилей, чертежи выборок и отверстий, размеры заготовок и требуемые допуски. Согласуем инструмент, зажимы и последовательность обработки.

Вопросы по выбору и применению

Для чего нужна торцевая выборка?

Для сопряжения импоста или другого алюминиевого элемента с ответным профилем. Форма выборки определяется геометрией соединения и комплектом дисковых фрез.

Как различаются исполнения LXD?

Они отличаются рабочей зоной, ходами и компоновкой поворотных узлов. Для LXD5 система Han’s Smart Control и работа по штрихкоду указаны как опция.

Можно ли обрабатывать ширину 500 мм на LXD-360A?

Каталог указывает 500 мм, сайт — 390 мм. Возможность обработки детали шире 390 мм необходимо согласовать с изготовителем по выбранной компоновке и оснастке.
