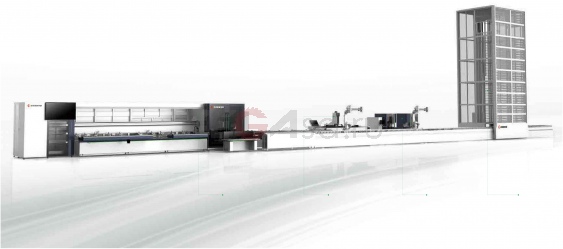

Автоматизированная линия производства алюминиевых окон MAICHEN MLX550

Модели: MLX550

MAICHEN MLX550 объединяет обработку алюминиевого профиля, раскрой, торцевое фрезерование импостов, перемещение и комплектование деталей окна. Линия предназначена для организации связанного производственного потока от исходного профиля до подготовленного комплекта рам, створок и импостов.

Назначение и конструкция

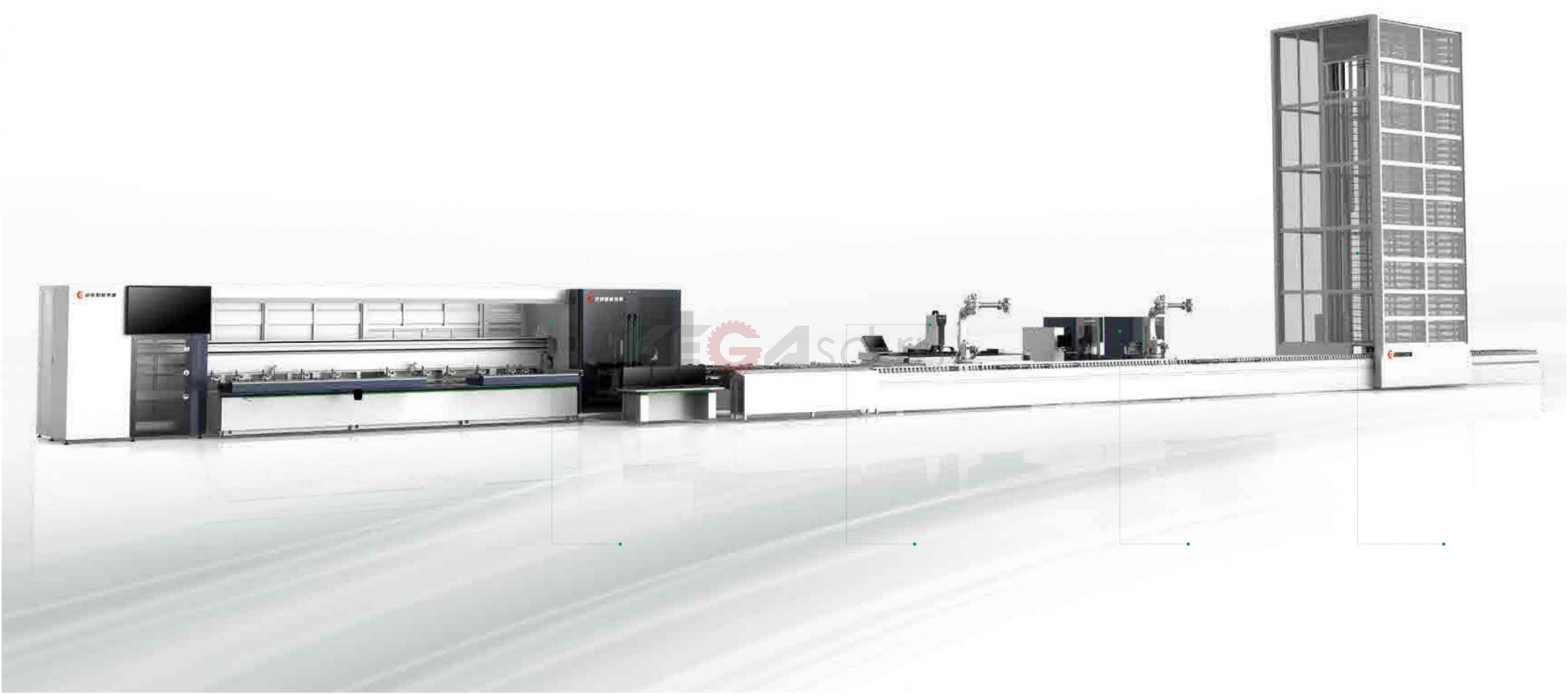

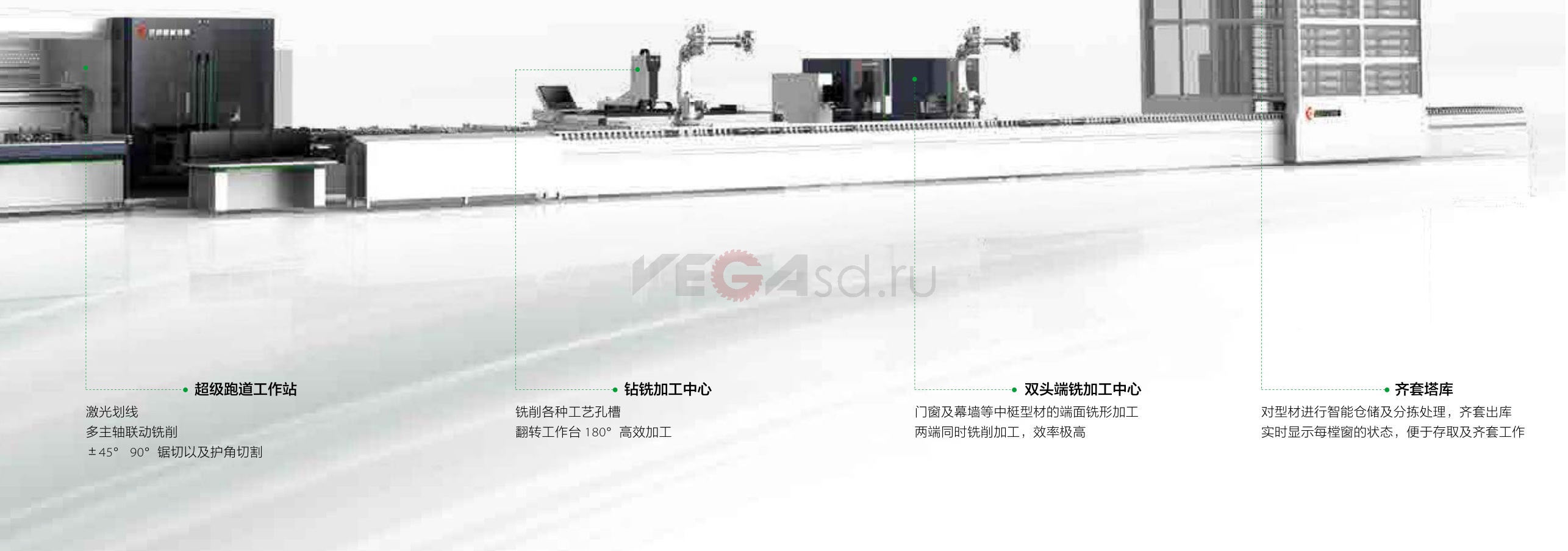

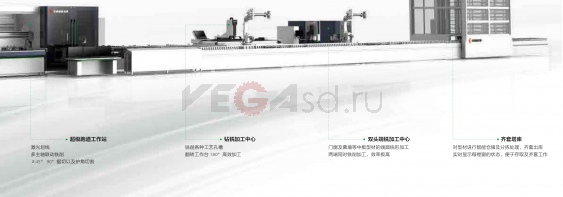

В состав предлагаемой концепции входят пильно-фрезерная рабочая станция, двухголовочный центр торцевого фрезерования, транспортные устройства, роботизированное перемещение и башенный накопитель для сортировки и комплектования. Детали идентифицируются по маркировке, а складская система формирует комплект для конкретного окна и отображает его состояние.

Технологический маршрут охватывает отверстия под угловые соединители, отверстия для подачи клея, дренажные и монтажные отверстия, пазы под фурнитуру и разметку мест установки импоста. Рамные и створочные профили раскраиваются под 45°, импосты — под 90° с последующим фрезерованием обоих торцов. Отдельно показан сверлильно-фрезерный центр с переворотом рабочего стола на 180°.

Производитель предусматривает связь с оконным ПО и ERP, а также с участками обжима, установки фурнитуры, контроля и упаковки. Перечень данных, интерфейсы обмена и интеграция MES/WMS согласуются для проекта; наличие готового открытого API для любого внешнего ПО не заявляется.

Технологическое применение

Линия производства алюминиевых окон MAICHEN MLX550 подходит для организации последовательного потока от исходного профиля до подготовленного комплекта рамных, створочных и импостных деталей. Для предприятия с разнообразными заказами важна связь каждой заготовки с конкретным изделием: после обработки и раскроя детали необходимо передать на сборку в нужной последовательности, сохранив их идентификацию.

При проектировании участка согласуют не только состав обрабатывающих модулей, но и маршруты движения материала, расположение накопителей и работу сборочного участка. Поэтому MLX550 рассматривают как производственную систему под профильные серии и номенклатуру заказчика. Автоматизацию обмена заданиями и комплектования описывают отдельно от механической обработки: готовность конкретных интерфейсов подтверждается проектной документацией.

Рабочий цикл

Производственное задание передаётся на рабочие станции. Профили проходят подготовку отверстий и пазов, раскрой рам и створок под 45° и импостов под 90°, затем торцевое фрезерование. Маркировка сохраняет связь детали с заказом; накопитель объединяет элементы конкретного окна.

Преимущества для производства

MLX550 решает задачу согласования отдельных операций в единый поток. Идентификация деталей и комплектование по окну помогают сократить поиск заготовок и ошибки передачи между участками. Такой подход особенно полезен при выпуске заказов с большим количеством разных размеров.

• Связанный поток обработки. Раскрой, отверстия, торцы и комплектование объединяются в согласованный маршрут.
• Меньше ручного перемещения. Автоматическая передача деталей сокращает число межоперационных перекладок.
• Комплектование по заказу. Маркировка и башенный накопитель помогают выдавать детали конкретного окна вместе.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте чертежи сечений, длины профиля, карту отверстий и пазов, номенклатуру за смену и название оконного ПО. По этим данным согласуем инструменты, захваты и автоматический маршрут.

Вопросы по выбору и применению

Что входит в автоматизированную линию MLX550?

Состав определяют по проекту. Каталог описывает обработку профиля, раскрой, торцевую подготовку и комплектование деталей; накопители и связь со сборкой подбирают под маршрут производства.

Можно ли связать линию с ERP или MES?

Изготовитель описывает цифровую интеграцию интеллектуальных линий. Для MLX550 согласуют конкретные данные, протоколы и распределение функций между ПО предприятия и оборудованием.

Какие исходные данные нужны для подбора?

Нужны профильные серии, чертежи операций, перечень изделий и объём заказов за смену. Эти данные используют для выбора рабочих модулей и проверки загрузки каждого этапа.
