Двухголовочные пилы MAICHEN с фиксированным углом 45°

Модели: WGD-CNC-550*4200A, NGD-CNC-550*4200

Двухголовочные пилы MAICHEN WGD и NGD предназначены для размерной резки алюминиевого профиля под фиксированным углом 45°. Два исполнения представлены в серии: с наружным и внутренним расположением углов реза.

Назначение и конструкция

Фиксированное положение пильных головок подходит для повторяющихся операций раскроя рамных и створочных профилей. Размер детали задаётся в системе ЧПУ, правая головка перемещается по направляющим с использованием реечной передачи. Пильные узлы оснащены твердосплавными дисками диаметром 550 мм.

Подача инструмента организована через пневмогидравлический демпфирующий механизм. Подвижные защитные кожухи открывают доступ при установке и снятии заготовки. В исполнении WGD каталог отдельно указывает автоматическое измерение высоты профиля.

Выбор внутренней или наружной схемы реза определяют сечение профиля, требуемое базирование и организация рабочего места. Модели имеют близкие размеры зоны обработки, но отличаются минимальной длиной резки и массой.

Технологическое применение

Двухголовочные пилы MAICHEN WGD и NGD применяются для раскроя алюминиевых рамных и створочных профилей с постоянным углом 45°. При устойчивой номенклатуре оператору требуется задавать длину детали, а не перенастраивать поворот головок для каждого типового реза. Выбор между исполнениями определяется направлением реза и технологией базирования используемого профиля.

Рабочее сечение оценивают по диаграмме резки, а не только по отдельным значениям ширины и высоты в таблице. На качество стыка влияют пильный диск, подача, удержание заготовки и состояние опор. Проверка на реальном рамном или створочном профиле позволяет оценить угол, длину и качество поверхности торца в одной операции.

Рабочий цикл

Длина задаётся в ЧПУ; правая головка устанавливается в расчётное положение. Профиль опирается на стол и фиксируется прижимами. Подача дисков выполняет резы на двух концах, после чего готовую деталь снимают и проверяют по длине и углу.

Преимущества для производства

Постоянный угол удобен для серийного раскроя рам и створок: оператор задаёт длину, а поворотные узлы не требуют переключения между резами. Два пильных модуля позволяют подготовить оба конца детали за одну установку.

• Постоянный угол 45°. Фиксированная геометрия удобна для повторяющегося раскроя рам и створок.
• Размер задаётся в ЧПУ. Правая пильная головка устанавливается на требуемую длину.
• Два пильных узла. Подготовка концов детали в одной установке.

Исполнения и выбор модели

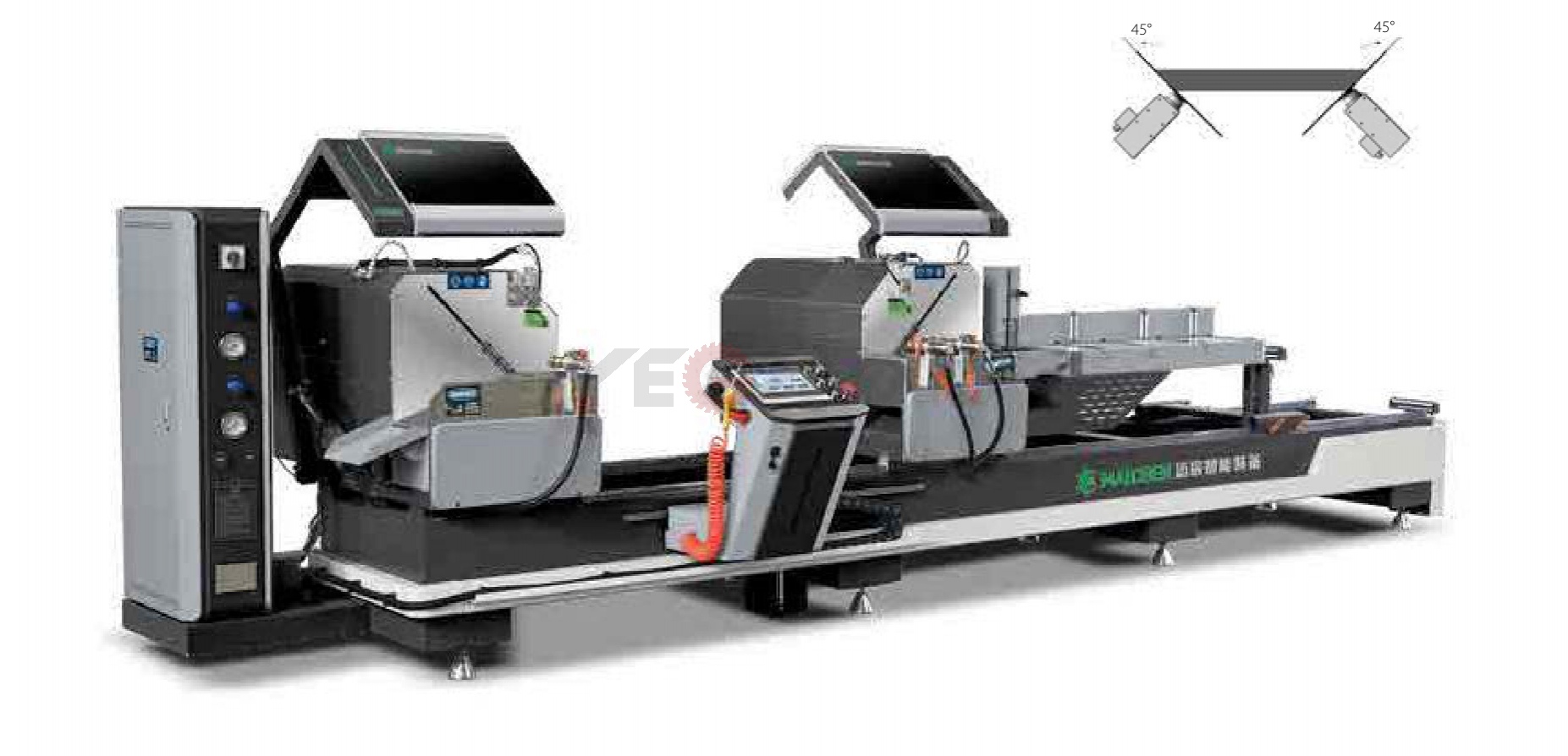

WGD-CNC-550*4200A

Исполнение с наружным фиксированным углом 45°. По каталогу предусмотрено автоматическое измерение высоты профиля. Геометрию реза и положение зажимов проверяют на рамном или створочном сечении заказчика.

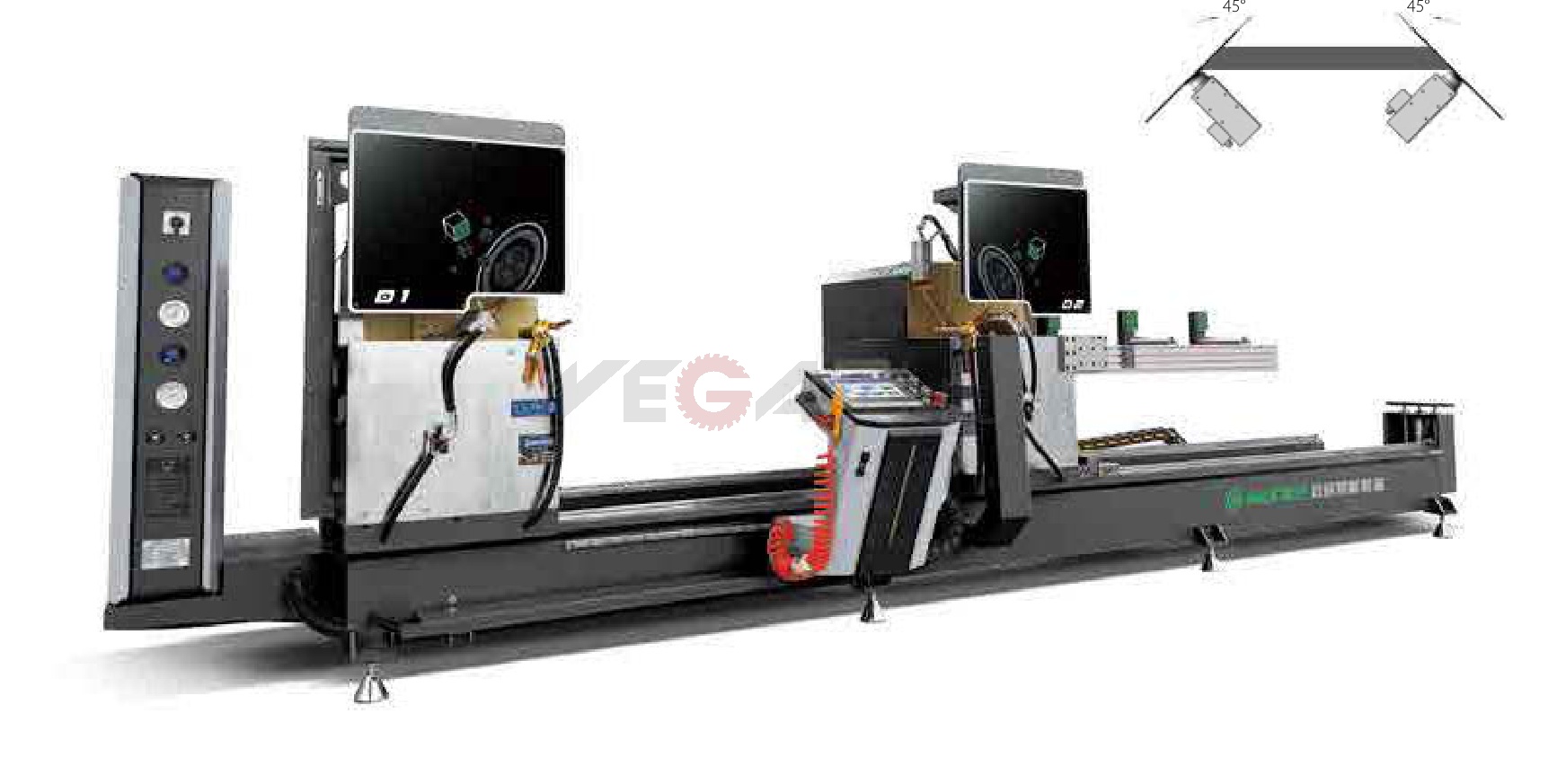

NGD-CNC-550*4200

Исполнение с внутренним фиксированным углом 45°. Правая головка позиционируется по реечной передаче. Вариант выбирают с учётом направления реза и принятого базирования профильной системы.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Для подбора нужны чертежи профилей, длины деталей, углы резки и требуемый объём выпуска. Диаграмму допустимых сечений проверяют отдельно для каждого рабочего угла.

Вопросы по выбору и применению

Когда выбирать пилу с фиксированным углом?

Для повторяющихся рамных и створочных деталей, у которых требуется постоянный рез 45°. Если в маршруте есть прямые или другие угловые резы, выбирают соответствующее оборудование.

Чем отличаются WGD и NGD?

В каталоге WGD описана как пила с наружным фиксированным углом 45°, NGD — с внутренним. Направление реза и базирование проверяют на используемом сечении профиля.

Можно ли ориентироваться только на ширину и высоту?

Нет. Отдельные предельные размеры не подтверждают обработку любого прямоугольного сечения. Для выбранного профиля необходима диаграмма резки и проверка зажимной зоны.
