Сверлильно-фрезерные станки с ЧПУ MAICHEN SKX

Модели: SKX-CNC-3000, SKX-CNC-1850

Станки MAICHEN SKX предназначены для сверления и фрезерования технологических отверстий, пазов и посадочных мест в алюминиевом профиле. Модели SKX-CNC-3000 и SKX-CNC-1850 представлены с таблицей размеров, шпинделей и рабочих ходов.

Назначение и конструкция

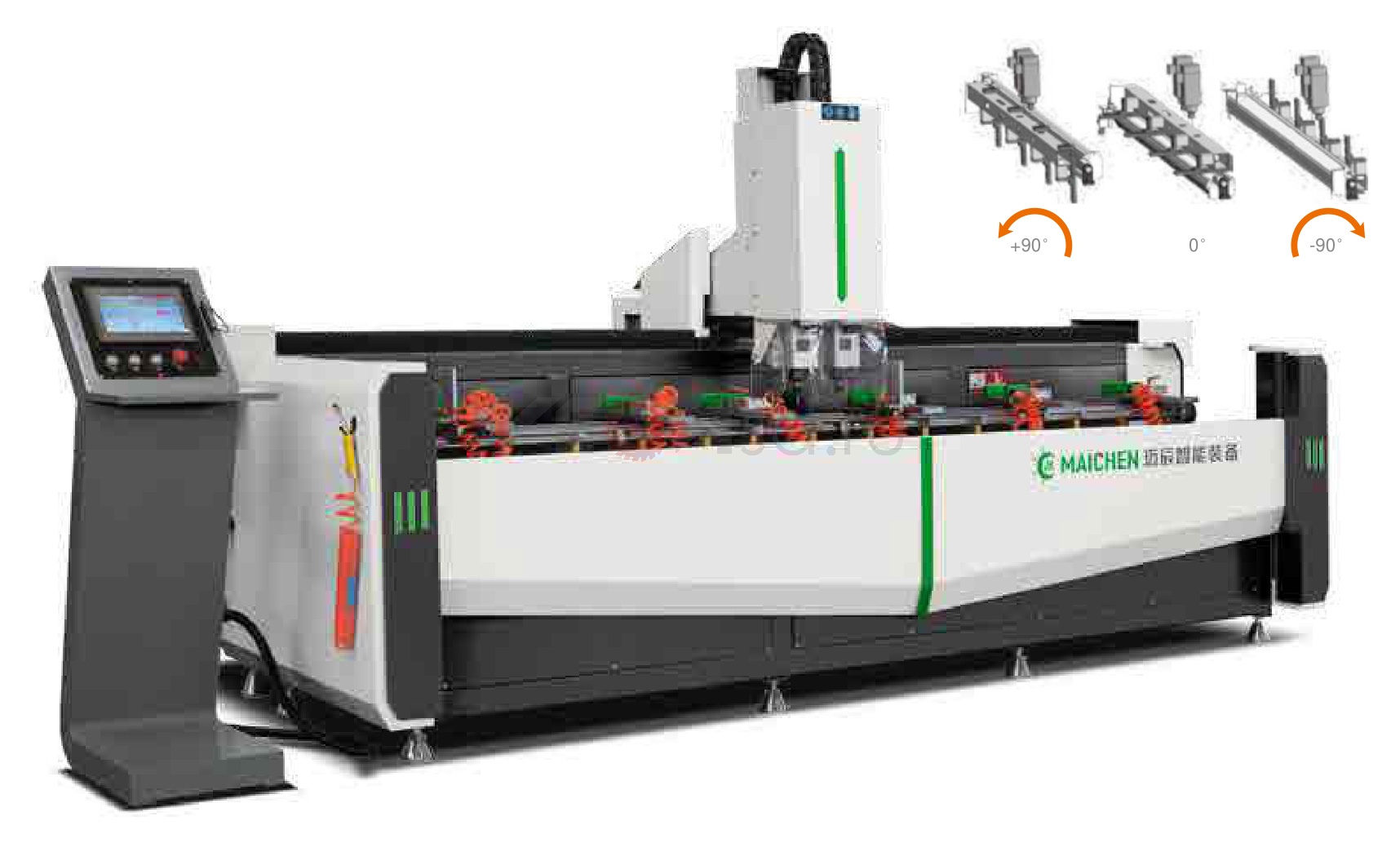

SKX-CNC-3000 оснащён двумя шпинделями по 3,5 кВт и рассчитан на длинные детали. Компоновка позволяет распределить сверлильные и фрезерные операции между инструментами, в том числе обработку отверстий и углублений под крепёж.

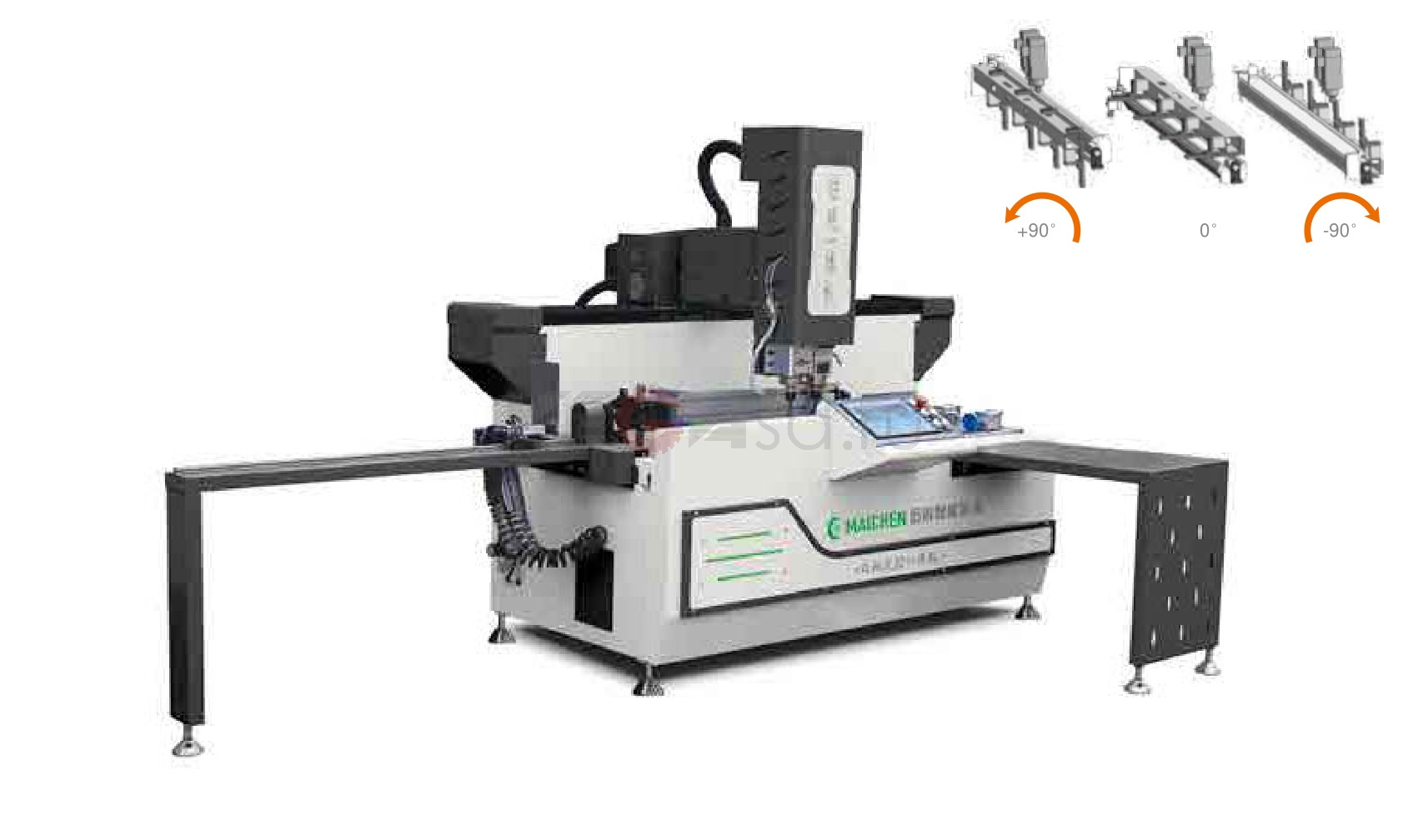

SKX-CNC-1850 имеет две рабочие позиции: левая предназначена для пазов под замок и корпус фурнитуры, правая — для отверстий подачи клея, угловых соединителей и других технологических выборок. В таблице указаны шпиндельные мощности 3,5 и 2,2 кВт.

Поворотный стол устанавливается в положения +90°, 0° и −90° для обработки трёх сторон профиля за одно закрепление. Программное обеспечение формирует G-код, а перемещения выполняются по линейным направляющим с шарико-винтовыми и реечными передачами. Выбор модели зависит от длины детали, расположения отверстий и нужной схемы установки инструмента.

Технологическое применение

Сверлильно-фрезерные станки MAICHEN SKX предназначены для подготовки отверстий, пазов и посадочных мест под оконную и дверную фурнитуру в алюминиевом профиле. Поворотный стол позволяет подводить нужную сторону детали к инструменту без полного снятия заготовки. Для производственного участка это средство организации повторяющейся обработки по программе.

Рабочую зону выбирают по фактической длине и сечению детали, а также по расположению всех обрабатываемых участков. Помимо размера стола проверяют доступ инструмента, положение зажимов и возможность обработки около торцов. Для SKX-CNC-3000 и SKX-CNC-1850 параметры следует сравнивать напрямую по таблице, не трактуя индекс модели как гарантированную длину обработки.

Рабочий цикл

Выбор сохранённой программы → установка и закрепление профиля → обработка первой стороны → перевод стола в следующее заданное положение → обработка остальных сторон. Геометрия готовой детали проверяется по чертежу отверстий и пазов.

Преимущества для производства

Поворот рабочего стола позволяет выполнять операции на трёх сторонах без смены исходного базирования профиля. Программы сохраняются для повторных заказов. Это полезно для типовых отверстий и пазов под замки, ручки, соединители и другой крепёж.

• Программная обработка. Отверстия, пазы и выборки выполняются по сохранённому заданию.
• Три стороны за одно закрепление. Стол переводится в положения +90°, 0° и −90°.
• Несколько инструментов. Операции распределяются между установленными шпинделями.

Исполнения и выбор модели

SKX-CNC-3000

Станок для длинномерных алюминиевых деталей с отверстиями и пазами на нескольких сторонах. Рабочая зона приведена по каталогу; обработку сечения 150 × 150 мм подтверждают отдельно из-за отличия интернет-карточки.

SKX-CNC-1850

Станок с рабочей зоной 1260 × 370 × 280 мм по каталогу. Исполнение рассматривают для деталей, геометрия и расположение операций которых укладываются в эту область. Поворот стола обеспечивает доступ к трём сторонам.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте сечения профилей, чертежи выборок и отверстий, размеры заготовок и требуемые допуски. Согласуем инструмент, зажимы и последовательность обработки.

Вопросы по выбору и применению

Какие операции выполняют станки SKX?

Сверление и фрезерование технологических отверстий, пазов и посадочных мест в алюминиевом профиле. Поворотный стол обеспечивает доступ к трём сторонам закреплённой детали.

Означает ли индекс 1850 длину обработки?

Нет. Для SKX-CNC-1850 в каталоге указана рабочая зона 1260 × 370 × 280 мм. Возможности станка оценивают по рабочей зоне и доступу инструмента.

Какую рабочую зону принять для SKX-CNC-3000?

Каталог указывает 3000 × 150 × 150 мм, интернет-карточка — сечение 130 × 130 мм. Обработку большего сечения подтверждают для конкретного исполнения.
