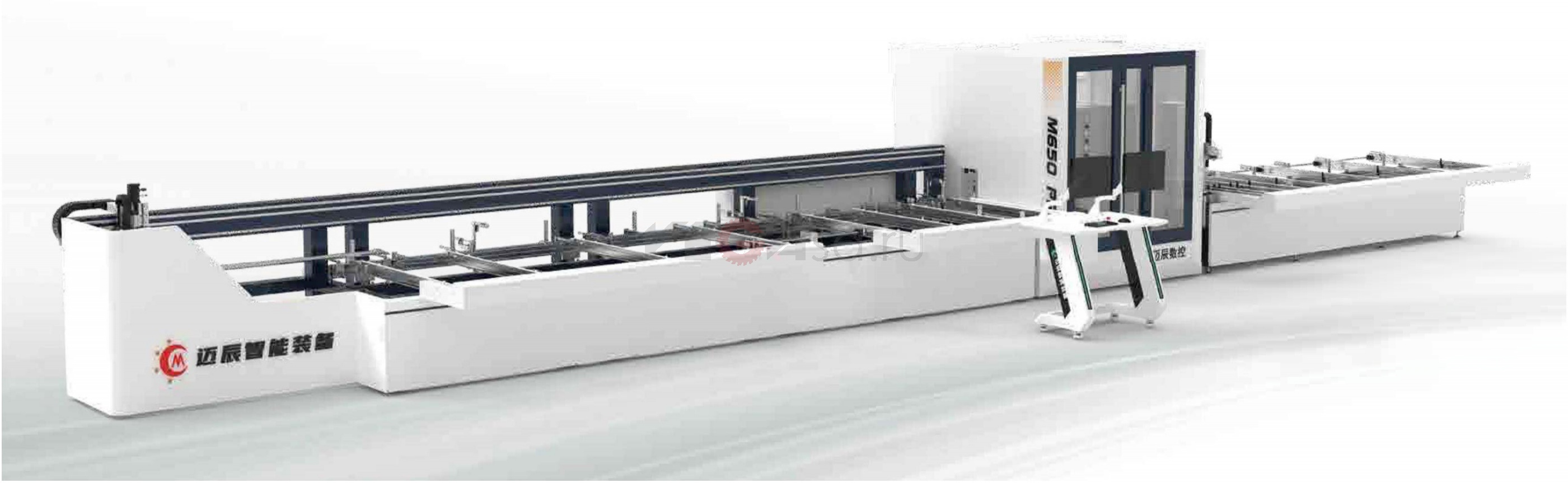

Пильно-фрезерный центр MAICHEN M650 PRO 3 для алюминиевого профиля

Модели: M650A (M650 PRO 3), M650B (M650 PRO 3)

MAICHEN M650 PRO 3 — пильно-фрезерный центр для алюминиевых рам, створок и импостов. Сверлильно-фрезерная обработка, раскрой и подготовка отверстий под угловые соединители распределены между тремя технологическими зонами. Исполнения M650A и M650B позволяют выбрать шпиндельную и лазерную конфигурацию под требуемый маршрут.

Назначение и конструкция

Отдельный задний узел угловых отверстий позволяет организовать согласованную работу с основной сверлильно-фрезерной зоной и пильным модулем. Фиксированные углы ±45° и 90° рассчитаны на типовые оконные конструкции. Верхний и нижний пильные узлы формируют V-образный рез, горизонтальная пила выполняет рез 90°.

В серии предусмотрены два исполнения. M650A сочетает передний, два задних, верхний и нижний шпиндели с передней и задней лазерной разметкой. M650B использует четыре основных шпинделя, переднюю разметку и заднюю лазерную резку. Профиль фиксируется во время фрезерования; настройки захвата сохраняются в системе управления.

В каталоге заявлены литое основание основных узлов, обработанная сварная рама, автоматическое этикетирование и передача заданий из оконного ПО. Выбор исполнения определяют требуемые отверстия, профильные системы и доступная инфраструктура сжатого воздуха.

Технологическое применение

Пильно-фрезерный центр MAICHEN M650 PRO 3 организует обработку алюминиевого профиля в трёх технологических зонах. Это позволяет рассматривать раскрой и подготовку сборочных отверстий как связанные этапы, а не как отдельные задания для разных рабочих мест. Центр ориентирован на рамные, створочные и импостные детали с повторяющейся картой операций.

Исполнения M650A и M650B отличаются набором шпинделей и лазерными функциями. Для выбора определяют, с каких сторон необходимо обрабатывать профиль, какие отверстия выполняются до резки и какая подготовка нужна под угловой соединитель. Применимость к коротким исходным заготовкам согласуют отдельно, поскольку в каталоге приведены разные минимальные значения в таблице и текстовом описании.

Рабочий цикл

Профиль из накопителя проходит основную сверлильно-фрезерную зону, раскрой и задний узел угловых отверстий. V-образная пильная схема работает с резами 45°, горизонтальная пила — с резом 90°. Готовая деталь маркируется для сборки по заказу.

Преимущества для производства

Трёхзонная компоновка позволяет подготовить основные отверстия, выполнить раскрой и обработать зоны углового соединения в одном автоматическом маршруте. Выбор шпиндельного или лазерного исполнения определяется геометрией профиля и требуемой картой обработки.

• Три технологические зоны. Сверление и фрезерование, раскрой и задний узел угловых отверстий.
• Подготовка рам, створок и импостов. Фиксированные углы ±45° и 90° закрывают основные операции раскроя.
• Поточная загрузка. Накопитель 8+1 и маркировка деталей помогают организовать последовательное выполнение заказа.

Исполнения и выбор модели

M650A (M650 PRO 3)

По каталогу предусматривает пять шпинделей и переднюю и заднюю лазерную разметку. Такое исполнение сравнивают по доступу инструмента к сторонам профиля и требуемой идентификации деталей после обработки.

M650B (M650 PRO 3)

По каталогу предусматривает четыре шпинделя, переднюю разметку и заднюю лазерную резку. Функции заднего узла и применимость к выбранной геометрии отверстий подтверждают технологической картой.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте чертежи сечений, длины профиля, карту отверстий и пазов, номенклатуру за смену и название оконного ПО. По этим данным согласуем инструменты, захваты и автоматический маршрут.

Вопросы по выбору и применению

Для чего M650 разделён на три зоны?

Зоны распределяют основную обработку, раскрой и подготовку угловых отверстий. Их взаимодействие задаёт последовательный маршрут изготовления готовой к сборке детали.

Чем различаются M650A и M650B?

В каталоге указаны разные шпиндельные и лазерные компоновки. Конкретный выбор зависит от сторон обработки и функций, необходимых для согласованной профильной системы.

Какая минимальная исходная длина допустима?

Таблица каталога указывает 700 мм, а текст — 1200 мм. Для работы с исходными заготовками короче 1200 мм необходимо подтверждение изготовителя по выбранному исполнению.
