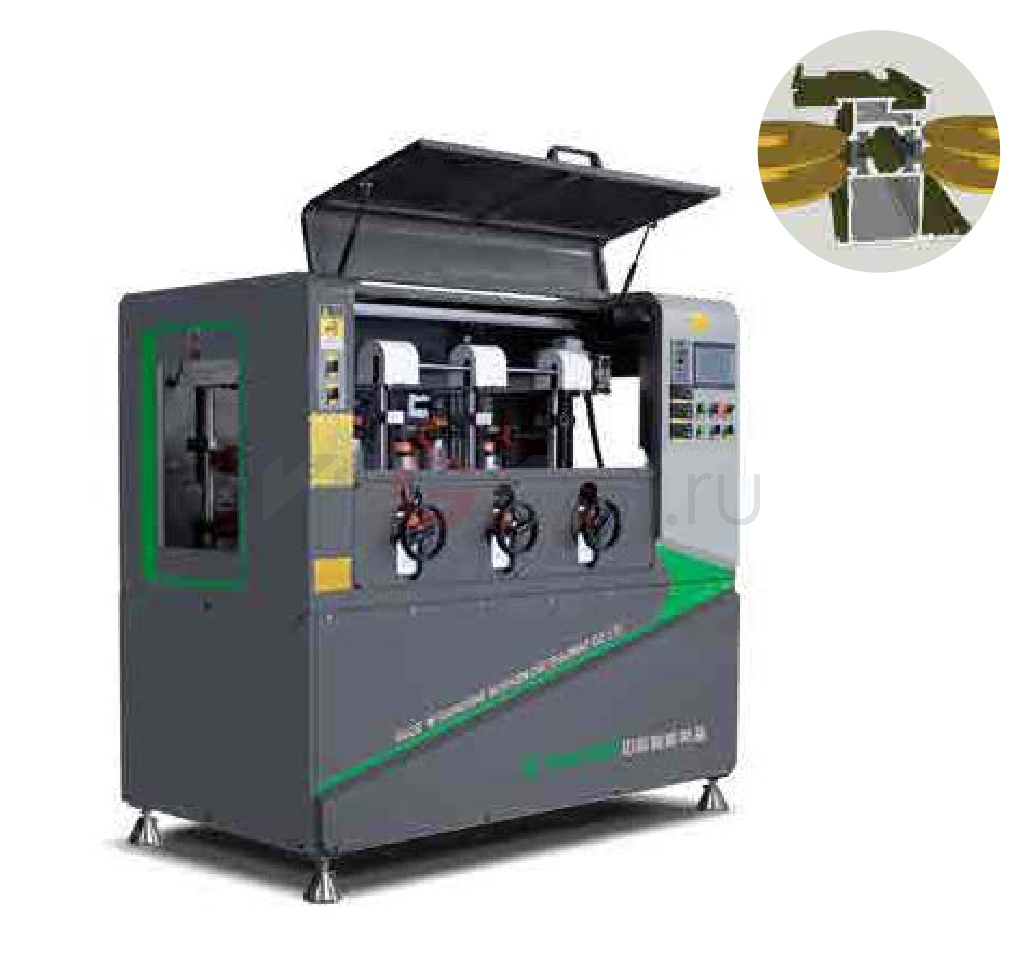

Обкаточный станок с ЧПУ MAICHEN LFH-CNC-01

Модели: LFH-CNC-01

MAICHEN LFH-CNC-01 предназначен для соединения алюминиевых частей профиля с установленной теплоизолирующей полосой. Станок обкатывает зоны соединения после накатки пазов и установки термовставки.

Назначение и конструкция

В конструкции предусмотрены три группы, включающие шесть обкаточных роликов. Каждая группа регулируется отдельно, что позволяет распределить деформацию по этапам прохождения профиля. Три цифровых измерительных узла контролируют параметры давления групп.

Система ЧПУ принимает заданные параметры, а преобразователь частоты регулирует скорость подачи. Размеры рабочего прохода позволяют подбирать режим для различных оконных и дверных профильных систем с терморазрывом.

Обкатку настраивают совместно с предыдущими операциями накатки и установки полосы. Проверку готового соединения проводят по требованиям профильной системы; сама настройка станка не заменяет контроль прочности составного профиля.

Технологическое применение

Обкаточный станок MAICHEN LFH-CNC-01 завершает соединение алюминиевых частей профиля с установленной термовставкой. Последовательная работа роликовых групп формирует зоны механической фиксации полосы. Оборудование применяется в производственном маршруте после подготовки пазов и установки вставки.

Нужный режим задаётся для конкретной профильной системы. Помимо настройки роликов контролируют положение алюминиевых частей, прямолинейность готового профиля и состояние соединения. Скорость подачи выбирают совместно с требованиями к геометрии и прочности, поэтому диапазон перемещения в таблице не является обещанием выпуска годных метров продукции.

Рабочий цикл

В станок поступает профиль с установленной термовставкой. Роликовые группы последовательно обкатывают зоны соединения. После освоения режима контролируют геометрию составного профиля и прочность соединения по требованиям профильной системы.

Преимущества для производства

Последовательная работа трёх обкаточных групп распределяет деформацию по этапам. Раздельная настройка роликов и цифровой контроль помогают воспроизводить освоенный режим. Станок завершает соединение после подготовки пазов и установки термовставки.

• Три этапа обкатки. Шесть роликов последовательно формируют соединение профиля с полосой.
• Раздельная регулировка. Каждая обкаточная группа настраивается самостоятельно.
• Цифровой контроль. Три измерительных узла контролируют параметры давления групп.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Предоставьте сечения алюминиевых частей и термовставки, размеры пазов и требования к готовому соединению. Согласуем ролики, опоры и последовательность операций.

Вопросы по выбору и применению

Какое место LFH-CNC-01 занимает в маршруте?

Станок выполняет окончательную обкатку после накатки пазов и установки термовставки. Для участка его рассматривают совместно с подготовительным оборудованием KC-01.

Что дают три роликовые группы?

Они распределяют формирование соединения по последовательным этапам. Раздельную настройку используют для освоения режима конкретного составного профиля.

Как подтверждают качество соединения?

Измеряют геометрию готового профиля и проверяют механические свойства соединения по требованиям профильной системы. Скорость подачи сама по себе не подтверждает качество или прочность.
