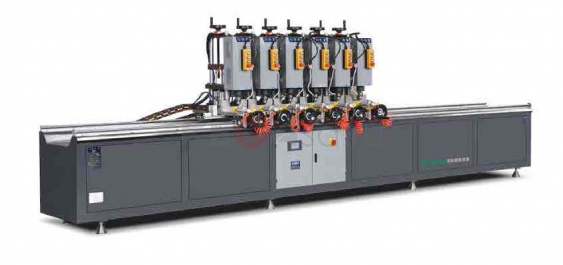

Многоголовочный сверлильный станок MAICHEN LZZ6-13

Модели: LZZ6-13

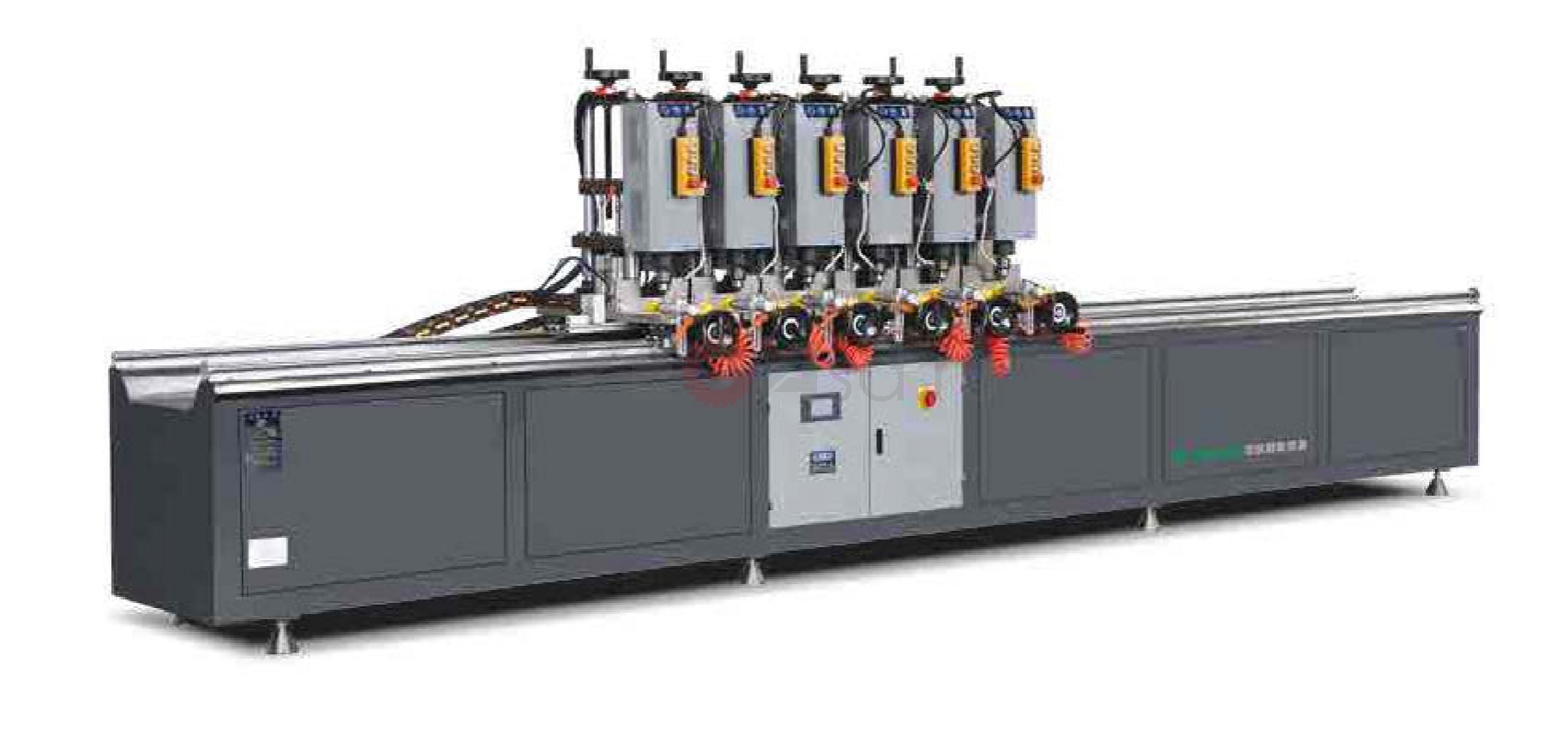

MAICHEN LZZ6-13 предназначен для сверления алюминиевых оконных, дверных и фасадных профилей. Несколько головок распределяются вдоль длинной заготовки и выполняют повторяющиеся отверстия по заданной схеме.

Назначение и конструкция

В стандартной таблице указаны шесть силовых головок с двигателями по 1,1 кВт. Количество головок допускает изменение по заказу под расположение отверстий на заготовке.

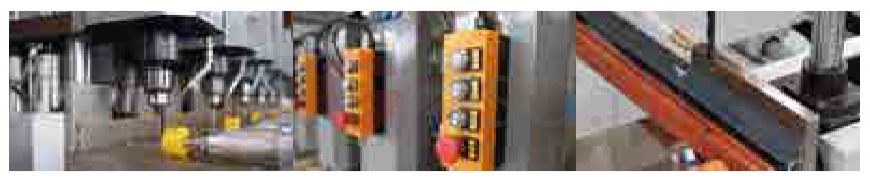

Управление PLC координирует работу головок, а экран показывает данные обработки. Пневмогидравлическое демпфирование регулирует подачу сверла. По каталогу возможна установка многосверлильных блоков для групп отверстий.

Станок подходит для длинномерных деталей с повторяющимся расположением сверления. До подбора необходимо согласовать расстояния между отверстиями, диаметр, количество сверлильных точек и схему зажима профиля.

Технологическое применение

Многоголовочный сверлильный станок MAICHEN LZZ6-13 подходит для длинномерных алюминиевых деталей с повторяющейся схемой отверстий, в том числе элементов фасадных конструкций. Несколько головок позволяют распределить позиции сверления по длине заготовки. Это полезно, когда последовательная разметка и обработка каждого отверстия занимают существенную часть рабочего цикла.

Перед выпуском партии задают положения головок, опор и зажимов, проверяют диаметры и расстояния между отверстиями. При большой длине детали важна поддержка профиля на всех рабочих позициях. Размер 5000 мм в каталоге относится к расстоянию между отверстиями и не должен автоматически использоваться как максимальная длина исходной заготовки.

Рабочий цикл

Положения головок и зажимов настраиваются по схеме отверстий. Заготовка фиксируется, выбранные головки выполняют цикл с заданной подачей. Готовую деталь проверяют по диаметрам, расстояниям и глубине сверления.

Преимущества для производства

Несколько сверлильных головок сокращают последовательные перемещения длинной заготовки от отверстия к отверстию. Их позиции задаются по схеме детали. PLC координирует цикл, а регулируемая подача помогает подобрать режим сверления под профиль.

• Шесть сверлильных головок. Несколько точек вдоль заготовки обрабатываются в согласованном цикле.
• Управление PLC. Можно координировать выбранные головки под схему отверстий.
• Настройка подачи. Пневмогидравлическое демпфирование регулирует рабочее движение сверла.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте сечения профилей, чертежи выборок и отверстий, размеры заготовок и требуемые допуски. Согласуем инструмент, зажимы и последовательность обработки.

Вопросы по выбору и применению

Для чего нужны несколько сверлильных головок?

Для распределения позиций сверления по длине детали и обработки повторяющейся схемы отверстий. Положение головок и прижимов настраивается под конкретную заготовку.

Что означает размер 5000 мм в каталоге?

Это указанное максимальное расстояние между отверстиями. Каталог не подтверждает этим значением предельную длину исходного профиля.

Как подготовить задание на сверление?

Нужны схема расположения, диаметры и глубины отверстий, сечение и длина детали. По ним выбирают инструмент и согласуют позиции головок, опор и зажимов.
