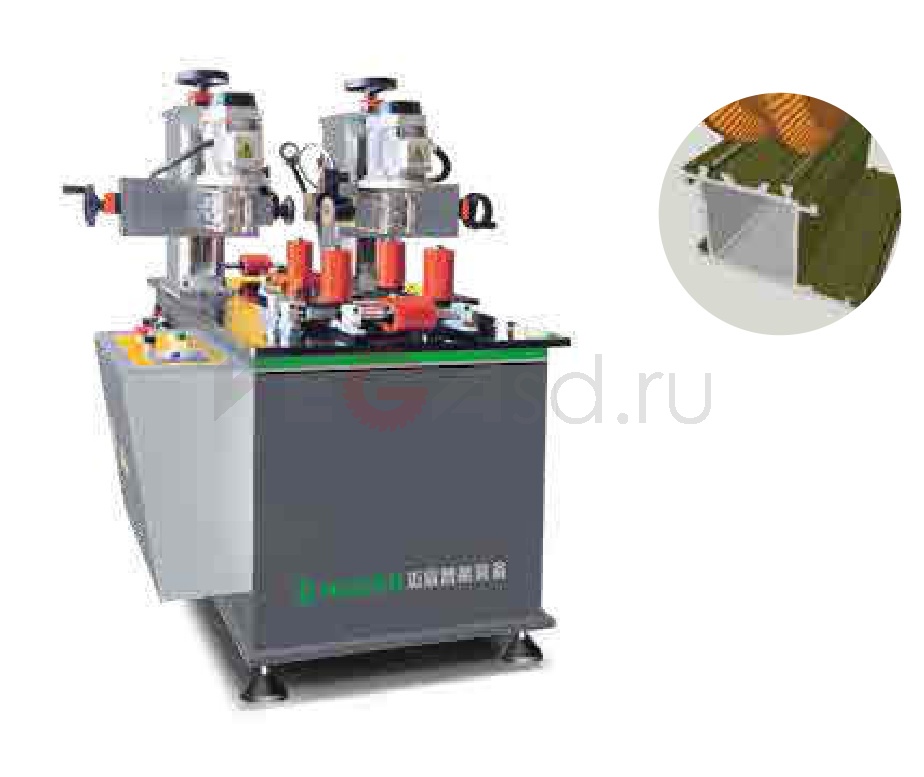

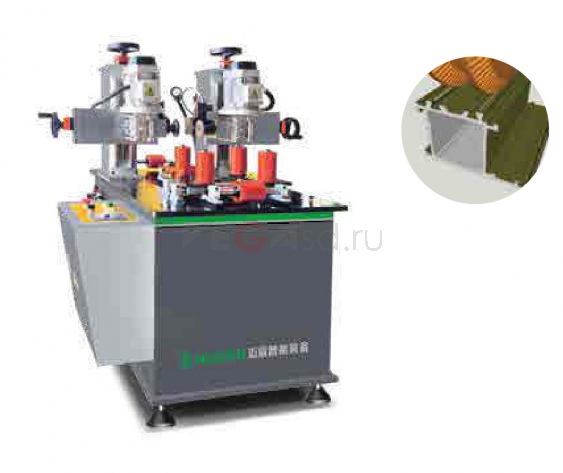

Станок накатки и установки термовставки MAICHEN KC-01

Модели: KC-01

MAICHEN KC-01 выполняет подготовку пазов алюминиевого профиля и установку теплоизолирующей полосы при производстве профиля с терморазрывом. Это отдельная технологическая операция перед последующей обкаткой и окончательной фиксацией соединения.

Назначение и конструкция

Накатные ролики формируют зубчатую поверхность внутри паза, а подающий узел направляет полосу в подготовленное соединение. Положение рабочих элементов регулируется под форму профиля и расположение каналов термовставки.

По описанию каталога предусмотрены ручные регулировки колонны, зажимов и роликов, поддержка профилей с разноуровневым сечением и изменение скорости преобразователем частоты. Опорные ролики настраиваются под геометрию детали.

Для организации полного участка KC-01 используют совместно с оборудованием обкатки профиля. При подборе необходимо предоставить сечение алюминиевых частей и термовставки, размеры пазов и требования к готовому составному профилю.

Технологическое применение

MAICHEN KC-01 выполняет подготовительные операции при соединении алюминиевых частей профиля с термовставкой. Накатка формирует насечку в посадочных пазах, затем термовставка направленно устанавливается в подготовленные каналы. Эти операции предшествуют окончательной обкатке соединения на следующем оборудовании.

При настройке учитывают геометрию пазов, размеры полосы термовставки и положение опорных роликов. Важно, чтобы обе алюминиевые части проходили рабочую зону с согласованным положением вставки. Для выбора участка KC-01 рассматривают совместно с последующим обкаточным станком и требованиями к готовому составному профилю.

Рабочий цикл

Настройка накатных роликов и опор → формирование насечки в пазах → направленная установка термовставки → передача на обкатку. Перед запуском проверяют совместимость размеров полосы и пазов алюминиевых частей.

Преимущества для производства

KC-01 подготавливает соединение алюминиевых частей с термовставкой: насечка в пазах и направленная установка полосы предшествуют окончательной обкатке. Регулировка рабочих элементов позволяет настроить участок под конкретное сечение составного профиля.

• Подготовка соединения. Накатка формирует насечку в пазах под термовставку.
• Установка полосы. Подающий узел направляет теплоизолирующий элемент в профиль.
• Регулировка под сечение. Настройка колонны, зажимов и опор под геометрию детали.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Предоставьте сечения алюминиевых частей и термовставки, размеры пазов и требования к готовому соединению. Согласуем ролики, опоры и последовательность операций.

Вопросы по выбору и применению

Какие операции выполняет KC-01?

Накатку насечки в пазах и установку термовставки. Подготовленный составной профиль затем передают на окончательную обкатку.

Заменяет ли KC-01 обкаточный станок?

Нет. Подготовка пазов и установка полосы являются предыдущими этапами. Окончательную фиксацию соединения выполняет обкаточное оборудование, например LFH-CNC-01.

Что требуется для настройки?

Сечения обеих алюминиевых частей, размеры термовставки и требования к соединению. Проверяют совместимость пазов и полосы, положение роликов и устойчивость подачи.
