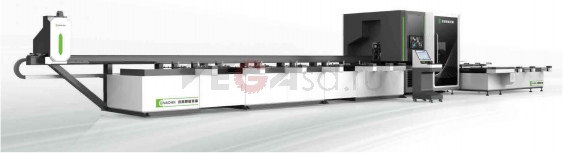

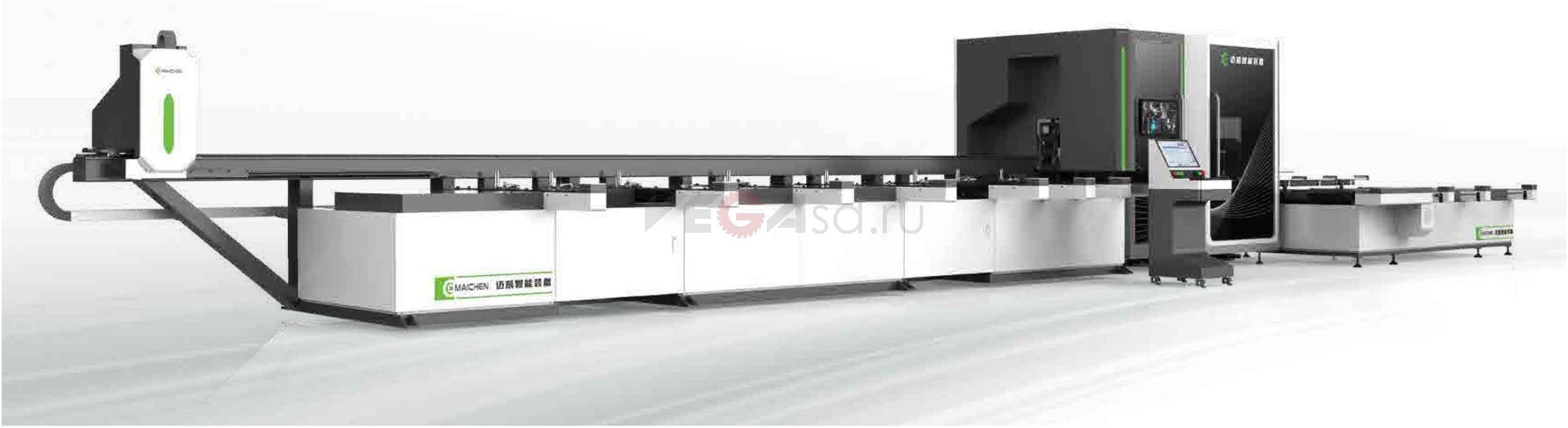

Пильно-фрезерный центр MAICHEN M550 для алюминиевых окон

Модели: M550A, M550B, M550C

MAICHEN M550 — серия автоматических пильно-фрезерных центров для подготовки рам, створок и импостов из алюминиевого профиля. Оборудование объединяет отверстия и пазы, раскрой, разметку и идентификацию готовых деталей; исполнения A, B и C различаются составом рабочих узлов.

Назначение и конструкция

Центр обрабатывает рамные, створочные и импостные профили, включая отверстия под соединители, подачу клея, ручки и монтаж, а также пазы под замки и другую фурнитуру. Три пильные группы работают с фиксированными углами ±45° и 90°. При фрезеровании профиль прижимается, а инструмент выполняет рабочее перемещение.

В каталоге серии указаны 15 сервоосей, трёхкоординатный манипулятор с сохранением настроек и циркуляционная загрузка 8+1. Общая рама выполнена сварной из усиленной профильной трубы; основание корпуса и основные детали — литые. После стабилизации и подготовки поверхности выполняется обработка на портальном центре.

Вариант M550A включает передний и задний лазерные узлы и четыре шпинделя, M550B — задний лазерный узел и четыре шпинделя, M550C — пять шпинделей, в том числе два задних. Для работы с производственными заданиями предусмотрено подключение оконного ПО; конкретную конфигурацию обработки скрытого дренажа согласуют при заказе.

Технологическое применение

Серия MAICHEN M550 объединяет размерную резку алюминиевого профиля и подготовку отверстий и пазов для последующей сборки оконных конструкций. Практическая задача центра — выпуск подготовленных деталей, которые передаются на сборку с заданной длиной, углами и технологическими выборками. Для серийной номенклатуры значение имеют сохранённые программы и согласованный комплект инструмента.

Исполнения M550A, M550B и M550C следует сравнивать по доступу инструмента к сторонам профиля и функциям лазерных узлов. Наличие лазера само по себе не подтверждает любую резку или выборку: каждую операцию сопоставляют с чертежом профиля. Выбор исполнения начинают с наиболее сложной детали действующего ассортимента, а затем проверяют остальные профильные серии.

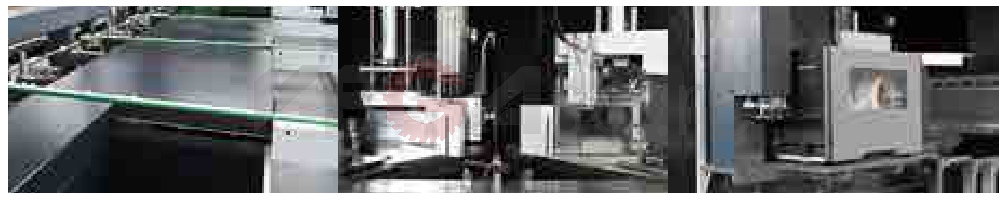

Рабочий цикл

После выбора профиля и задания заготовка поступает из накопителя в захват. Отверстия и пазы обрабатываются при закреплённом материале. Пильные группы выполняют резы под ±45° и 90°, после чего готовая деталь получает маркировку и передаётся на следующий участок.

Преимущества для производства

Центр объединяет операции, которые обычно распределены между пилой, сверлильным и фрезерным участками. Прижим профиля во время фрезерования и выделенные пильные направления помогают организовать повторяющийся маршрут обработки рам, створок и импостов.

• Автоматический маршрут. Обработка отверстий и пазов, раскрой и идентификация деталей в одном центре.
• Выделенные направления резки. Пильные группы ±45° и 90° подходят для типовой оконной номенклатуры.
• Профиль закреплён при фрезеровании. Рабочее перемещение выполняет инструмент.

Исполнения и выбор модели

M550A

Исполнение с четырьмя шпинделями и передним и задним лазерными узлами. Его рассматривают при карте обработки, в которой нужны согласованные лазерные функции с обеих сторон профиля. Доступные операции определяют по инструменту и технологической карте.

M550B

Исполнение с четырьмя шпинделями и задним лазерным узлом. Выбор связан с обработкой передней, задней, верхней и нижней сторон профиля и функциями заднего узла. Лазерные операции закрепляются в спецификации.

M550C

Шпиндельное исполнение с пятью шпинделями: передним, двумя задними, верхним и нижним. Компоновку сопоставляют с расположением отверстий и пазов; наличие разных инструментальных позиций не заменяет проверку доступа к конкретной детали.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте чертежи сечений, длины профиля, карту отверстий и пазов, номенклатуру за смену и название оконного ПО. По этим данным согласуем инструменты, захваты и автоматический маршрут.

Вопросы по выбору и применению

Чем отличаются M550A, M550B и M550C?

Исполнения различаются сочетанием шпинделей и лазерных узлов. M550A имеет передний и задний лазерные узлы, M550B — задний, M550C использует шпиндельную компоновку по каталогу.

Как выбрать исполнение под фурнитуру?

Проверяют расположение всех отверстий и пазов, доступ к сторонам профиля и необходимую оснастку. Выбор подтверждают технологической картой для деталей выбранной оконной системы.

Можно ли использовать центр для разных профилей?

Применимость определяется сечением, захватом, прижимами и инструментом. Для перехода между профильными сериями согласуют набор программ и порядок перенастройки.
