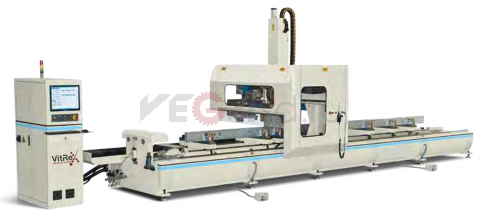

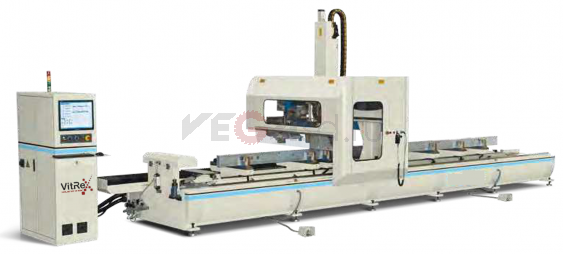

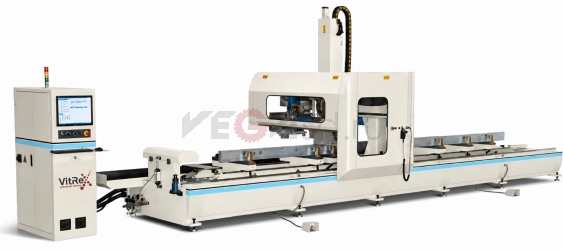

Портальный 4-осевой обрабатывающий центр LM4-CNC-7000 с ЧПУ

LM4-CNC-7000 — портальный 4-осевой обрабатывающий центр с ЧПУ для сверления, фрезерования и комплексной механической обработки алюминиевого профиля. Станок также может применяться для алюминиево-деревянных композитных профилей, медных профилей и других лёгких металлов. За один зажим выполняются многостороннее сверление, нарезание резьбы, снятие фасок, фрезерование пазов и фасонных отверстий.

Назначение и возможности

Центр предназначен для автоматизированной обработки длинномерных профильных заготовок. Рабочая зона составляет до 7000 × 500 × 300 мм, а поворот по оси B — от −90° до +90°, что позволяет выполнять обработку профиля с разных сторон без многократной переустановки.

Основные операции:

• сверление;
• фрезерование пазов и фасонных отверстий;
• нарезание резьбы;
• снятие фасок;
• многосторонняя обработка за один установ.

Технические характеристики

Конструкция и автоматизация

Высокоскоростной шпиндель мощностью 9,5 кВт развивает до 24 000 об/мин. Инструментальная система 8 + 8 позиций позволяет использовать различные инструменты для последовательного выполнения технологических операций.

Восемь зажимов фиксируют профиль в рабочей зоне. Четвёртая управляемая ось обеспечивает обработку под различными углами в диапазоне −90°…+90°. Для смазки и охлаждения используется система масляного тумана.

Преимущества LM4-CNC-7000

• обработка профиля длиной до 7000 мм;
• четыре управляемые оси;
• обработка нескольких сторон за один зажим;
• шпиндель 9,5 кВт / 24 000 об/мин;
• инструментальный магазин 8 + 8 позиций;
• сверление, фрезерование, нарезание резьбы и снятие фасок на одном оборудовании;
• высокая скорость перемещения по оси X — до 50 м/мин;
• уменьшение количества переустановок профиля между операциями.

Требования к подключению

Для эксплуатации центра требуется электропитание 380 В / 50 Гц и сжатый воздух давлением 0,6–0,8 МПа. Общая установленная мощность составляет 16 кВт.

При размещении оборудования необходимо учитывать габариты 10 000 × 2230 × 3060 мм, а также зоны загрузки и выгрузки длинномерного профиля.

Область применения

LM4-CNC-7000 подходит для предприятий, выполняющих серийную механическую обработку алюминиевого профиля. Центр может применяться при производстве оконных, дверных и других профильных конструкций, где требуется автоматизированное сверление и фрезерование длинномерных заготовок.

Купить обрабатывающий центр LM4-CNC-7000

Компания VEGA / ООО «Витрекс» выполняет подбор оборудования под технологические задачи производства, поставку, монтаж, пусконаладку и сервисное сопровождение.

Для подготовки предложения необходимо предоставить сечения и материал профиля, диапазон размеров заготовок, перечень операций и требуемую производительность участка.

Запросите коммерческое предложение на портальный 4-осевой обрабатывающий центр LM4-CNC-7000 с ЧПУ.
