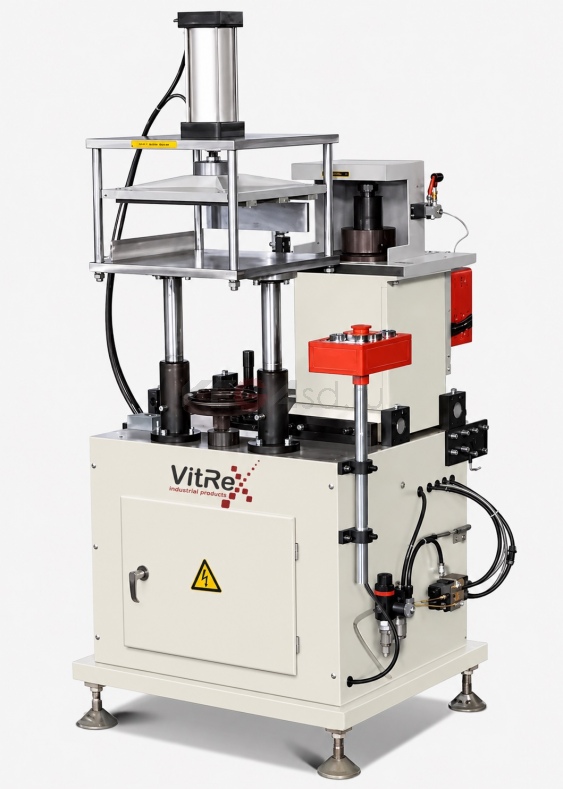

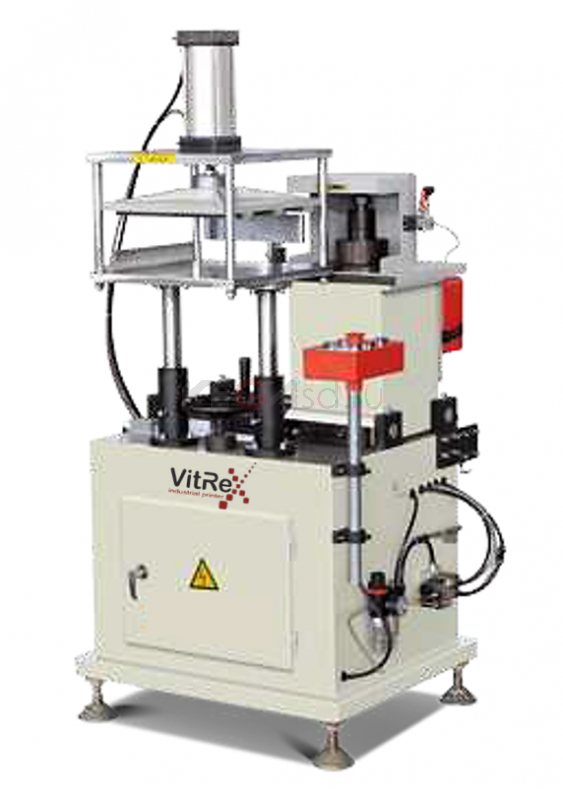

Торцефрезерный станок LXDA-200 с выгрузкой материала

LXDA-200 — торцефрезерный станок для механической обработки алюминиевого профиля, выполненный в версии с выгрузкой материала. Оборудование предназначено для обработки торцевых участков профильных заготовок перед последующими технологическими операциями и сборкой алюминиевых конструкций.

Станок позволяет обрабатывать открытый шип размером до 70 × 45 мм. Ход подачи рабочего стола регулируется в диапазоне 0–320 мм. Для обработки применяется режущий инструмент наружным диаметром Ø110–Ø200 мм с посадочным диаметром Ø32 мм.

Назначение оборудования

LXDA-200 используется для торцевой обработки алюминиевого профиля. Станок устанавливается на участке механической обработки профильных заготовок и применяется для подготовки торца детали к дальнейшей сборке.

Исполнение LXDA-200 предусматривает выгрузку материала, что отличает эту модель от базовых торцефрезерных станков без данной функции. Конструктивное исполнение и параметры механизма выгрузки для конкретной комплектации рекомендуется уточнять отдельно.

Максимальный размер обрабатываемого открытого шипа составляет 70 × 45 мм.

Принцип работы

Алюминиевая профильная заготовка устанавливается в рабочую зону и фиксируется перед обработкой. Рабочий стол обеспечивает подачу профиля относительно режущего инструмента в пределах хода 0–320 мм.

После позиционирования выполняется торцевая обработка профиля установленным режущим инструментом. Частота вращения двигателя составляет 2800 об/мин, что обеспечивает рабочий режим фрезерования алюминиевой профильной заготовки.

Исполнение станка предусматривает выгрузку материала после технологической операции. Точный принцип работы, направление перемещения и параметры системы выгрузки зависят от конструктивного исполнения оборудования и требуют подтверждения для конкретной поставляемой конфигурации.

Технические характеристики

Конструкция и рабочие возможности

LXDA-200 имеет компактную компоновку с рабочим столом, механизмом подачи профильной заготовки и режущим узлом. Перемещение рабочего стола выполняется в пределах 320 мм, что обеспечивает подачу зафиксированного профиля в рабочую зону.

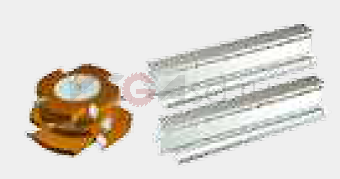

Станок рассчитан на применение режущего инструмента с наружным диаметром от Ø110 до Ø200 мм и посадочным отверстием Ø32 мм.

В отличие от модели LXD-200, у LXDA-200 в наименовании оборудования предусмотрено исполнение с выгрузкой материала. Это позволяет организовать удаление обработанной заготовки из рабочей зоны после завершения технологической операции. Технические характеристики самого механизма выгрузки в исходных данных не приведены.

Выполняемые операции

Основное назначение LXDA-200 — торцевая обработка алюминиевого профиля.

Технические возможности станка предусматривают:

• фрезерование торцевой части алюминиевой профильной заготовки;
• обработку открытого шипа размером до 70 × 45 мм;
• перемещение рабочего стола в диапазоне 0–320 мм;
• работу с режущим инструментом диаметром Ø110–Ø200 мм;
• фиксацию профильной заготовки в рабочей зоне;
• выгрузку материала после выполнения технологической операции.

Возможность обработки конкретного профиля необходимо определять по его сечению, геометрии соединения и требуемому профилю фрезерования.

Преимущества LXDA-200

• исполнение с выгрузкой материала;
• максимальный размер открытого шипа 70 × 45 мм;
• регулируемый ход рабочего стола до 320 мм;
• возможность применения режущего инструмента диаметром от Ø110 до Ø200 мм;
• частота вращения двигателя 2800 об/мин;
• компактная конструкция для размещения на участке обработки алюминиевого профиля;
• масса оборудования около 227 кг.

Наличие выгрузки материала упрощает организацию перемещения обработанной заготовки после завершения рабочего цикла и может быть полезно при последовательной обработке однотипных деталей.

Требования к подключению и установке

Для эксплуатации LXDA-200 требуется электропитание 380 В / 50 Гц. Мощность двигателя составляет 2,2 кВт.

Для работы пневматических элементов необходимо обеспечить подачу сжатого воздуха с рабочим давлением 0,6–0,8 МПа.

Габаритные размеры оборудования составляют 850 × 740 × 1500 мм, масса — около 227 кг.

При планировании места установки необходимо учитывать не только габариты станка, но и дополнительное пространство для подачи исходных профильных заготовок и выгрузки обработанного материала.

Область применения

LXDA-200 предназначен для участков механической обработки алюминиевого профиля. Станок применяется для подготовки торцевых частей деталей перед дальнейшими операциями обработки и сборки алюминиевых профильных конструкций.

Модель целесообразна для производств, где наряду с торцевым фрезерованием требуется организованная выгрузка обработанной заготовки из рабочей зоны станка.
