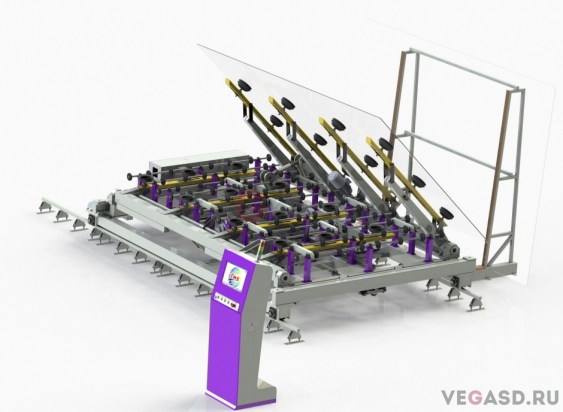

Автоматический аппарат для загрузки стекла GLM

Назначение и принцип работы

Автоматический аппарат для загрузки стекла GLM предназначен для безопасной и точной транспортировки стеклянных пластин. Устройство захватывает стекло в вертикальном положении со стеллажа складирования и переводит его в горизонтальное положение для передачи на стол для резки или другой конвейер. Процесс осуществляется с помощью вакуумных лап, регулируемых в зависимости от высоты стекла, и системы управления, обеспечивающей точное позиционирование.

Особенности и преимущества

Аппарат GLM отличается тяжелой и прочной стальной конструкцией, что обеспечивает долговечность и надежность. Двухсторонние загрузочные лапы и чувствительная система укладки стекла предотвращают повреждение материала. Программа ПЛК совместима с максимальным количеством станций, что делает устройство универсальным для различных производственных линий.

Когда требуется замена

Замена аппарата GLM может потребоваться в случае износа механических компонентов, таких как вакуумные лапы или редукторы, а также при снижении точности позиционирования или частых сбоях в работе системы управления.

Совместимость

• GLM4000
• GLM6000

Технические характеристики

• Ширина: 3000 мм (GLM4000), 3800 мм (GLM6000)
• Длина: 4750 мм (GLM4000), 6050 мм (GLM6000)
• Высота: 950 мм (GLM4000), 900 мм (GLM6000)
• Толщина стекла: 2–25 мм
• Глубина загрузки стекла: 700 мм (A и B для GLM4000), 1100 мм (A и B для GLM6000)
• Точность позиционирования: ±0,5 мм
• Максимальное количество стеллажей: 3+3 шт. (GLM4000), 5+5 шт. (GLM6000)
• Давление воздуха: 6 бар
• Расход воздуха: 420 л/мин
• Напряжение: 400 В 3NPE
• Частота: 50/60 Гц

Почему выгодно купить в Vega

В Vega вы можете приобрести оригинальное оборудование для загрузки стекла с гарантией качества. Мы предлагаем широкий ассортимент промышленного оборудования, доставку по России и СНГ, а также профессиональную консультацию и сервисное обслуживание.

Совместимость и характеристики

Автоматическое устройство загрузки стекла обеспечивает захват стекла в вертикальном положении со Стеллажа складирования пластин стекла и перевод стекла в горизонтальное положение с передачей стекла на Стол для резки или другой Конвейер. Механические характеристики: Тяжелая и прочная стальная конструкция После нанесения всех осей осуществляется точное позиционирование Двухсторонние загрузочные лапы Программа ПЛК, совместимая с максимальным количеством станций Вантузы, регулируемые в зависимости от высоты стекла Редуктор мотора с тормозом в осях X и Y Мотор-редуктор, обеспечивающий движение лап вниз и вверх Процесс разлома стекла выполняется безошибочно при помощи особого механизма Безаварийный процесс снятия стекла обеспечивается вакуум-насосом и направляющими клапанами Контроль утечки в системе при помощи вакуумных датчиков Контроль давления воздуха в системе при помощи датчиков давления Чувствительная система укладки стекла для предупреждения боя стекла ПЛК Siemens S7-300 Драйвер Siemens Mikromaster Входная и выходная карты Siemens Пневматическое оборудование FESTO Датчики SICK Источник питания BALLUF Система управления: Благодаря операционной системе Windows обеспечивает легкость в использовании Экран оператора возможно переключить на желаемый язык пользователя Дистанционное управление предоставляет возможность доступа к системе в случае возникновения проблем CD/DVD-Rom драйвер, сетевая карта, оперативная память 1 Гб, процессор Intel Atom, жесткий диск 300 Гб 19-дюймовый ЖК монитор GLM4000 GLM6000 Характеристики Ширина (± 10 мм) 3000 мм 3800 мм Длина (± 10 мм) 4750 мм 6050 мм Высота (± 10 мм) 950 мм 900 мм Толщина стекла 2 – 25 мм 2 – 25 мм Толщина стекла 4000 x 2700 мм 6100 x 3300 мм Глубина загрузки стекла A 700 мм B 700 мм A 1100 мм B 1100 мм Точность позиционирования ± 0,5 мм Максимальное количество стеллажей 3 + 3 шт. 5 + 5 шт. Давление воздуха 6 бар. 6 бар. Расход воздуха 420 л/мин 420 л/мин Напряжение 400 В 3NPE 400 В 3NPE Частота 50/60 Гц 50/60 Гц Вакуум-насос Вакуумный датчик Датчик давления Дистанционное управление Операционная система Windows 7 Стандарт Нет Дополн.опция
