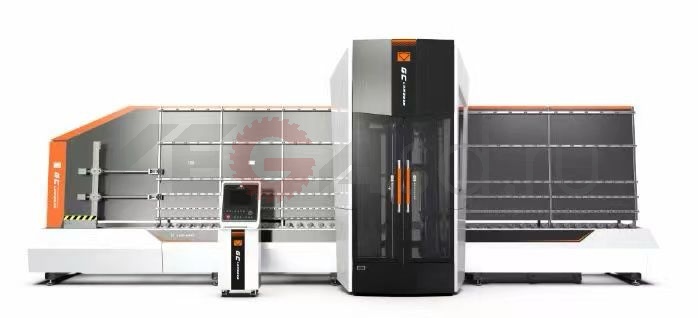

Вертикальный сверлильно-фрезерный станок VitReX-2542 с ЧПУ

Связь с ведущим специалистом
+7 (495) - 505 - 79 - 78 / info@vegasd.ru

Наш инстаграм:

  • Особенности

    Описание

    Вертикальный сверлильно-фрезерный станок для обработки стеклаVitReX-2542 представляет собой вертикальный высокотехнологичный многоцелевой станок. Он может идеально выполнять сложные работы за короткий промежуток времени, а обработанный лист будет иметь высокий уровень качества; устройство является станком с ЧПУ, требующим минимальных инвестиций.

    В многоцелевом станке с ЧПУ применяется система числового управления и контроля для достижения динамического управления каждой осью и точного регулирования скорости. Поэтому форма получается точной, а обработанный лист – высококачественным. Устройство представляет собой вертикальный сверлильно-фрезерный станок с ЧПУ для обработки простых и сложных чертежей, оснащенный самыми передовыми компонентами. Это решение соответствует требованиям к точности обработки, высокой скорости и простоте эксплуатации.

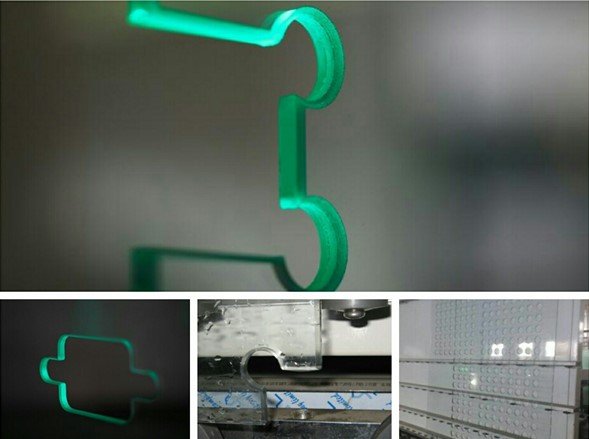

    Вертикальный сверлильно-фрезерный станок для обработки стеклаVitReX-2542 может автоматически выполнять операции по сверлению, фрезерованию, обрезке на плоских листах стекла большого размера. После размещения стекла на загрузочной стойке станок начинает выполнять подготовленную программу по сверлению, фрезерованию, обрезке и т.д.

    Благодаря гибкости системы управления устройство можно использовать для обработки различных материалов; весь процесс работы выполняется автоматически. Данный станок подходит для обработки изделий из стекла (безрамочные двери, навесные стеклянные панели и т.д.). Функции станка:

    • Сверление с помощью двух шпинделей для 2-х стороннего сверления.
    • Фрезерование с помощью отдельной фасонной фрезы.
    • Обрезка

    Конструкция

    Вертикальный сверлильно-фрезерный станок для обработки стеклаVitReX-2542 представляет собой вертикальный станок для обработки стекла; все основные компоненты оснащены защитными устройствами. Конструкция станка обеспечивает удобную загрузку и разгрузку и занимает меньшую площадь. Она также позволяет облегчить доступ к станку, облегчить обработку листа стекла, а также облегчает работу системы подачи охлаждающей воды.

    Основная часть состоит из конструкционной сварочной стали, конструкция привода оси Y и V установлена на мосту Томсона.

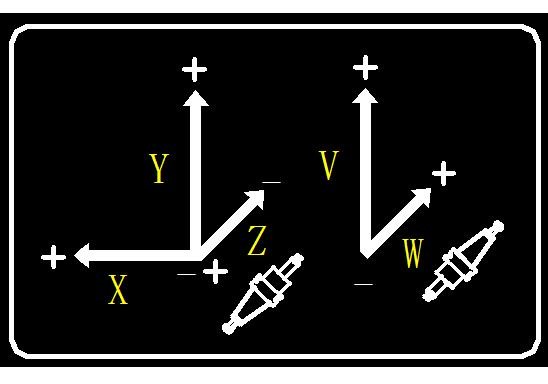

    Линейные оси X, Y, V, Z, W приводятся в движение высокоточной шарико-винтовой передачей и перемещаются по линейным направляющим. Ось X управляет перемещением стекла вперед или назад, оси Y и V управляют перемещением двух шпинделей вверх и вниз, оси Z и W управляют шпинделем для захвата или освобождения инструмента.

    Преимущества конструкции станка:

    • Высокое ускорение благодаря жесткой конструкции.
    • Высококачественное производство благодаря высокоточной шарико-винтовой передаче производства компании «Taiwan Hiwin».
    • Благодаря высокой износостойкости, станок сохраняет высокое качество после многолетней эксплуатации.
    • Смазка движущих частей осуществляется с помощью централизованной системы смазки (марка: Zhejiang Liubian).
    • Щиты направляющих размещены вокруг основной части станка. Стандартная рама изготовлена из пластмассовых пластин охлаждения. Для удобства наблюдения за процессом работы предусмотрены две дверцы спереди и сзади щита направляющих. (Справочная информация представлена на следующих рисунках).

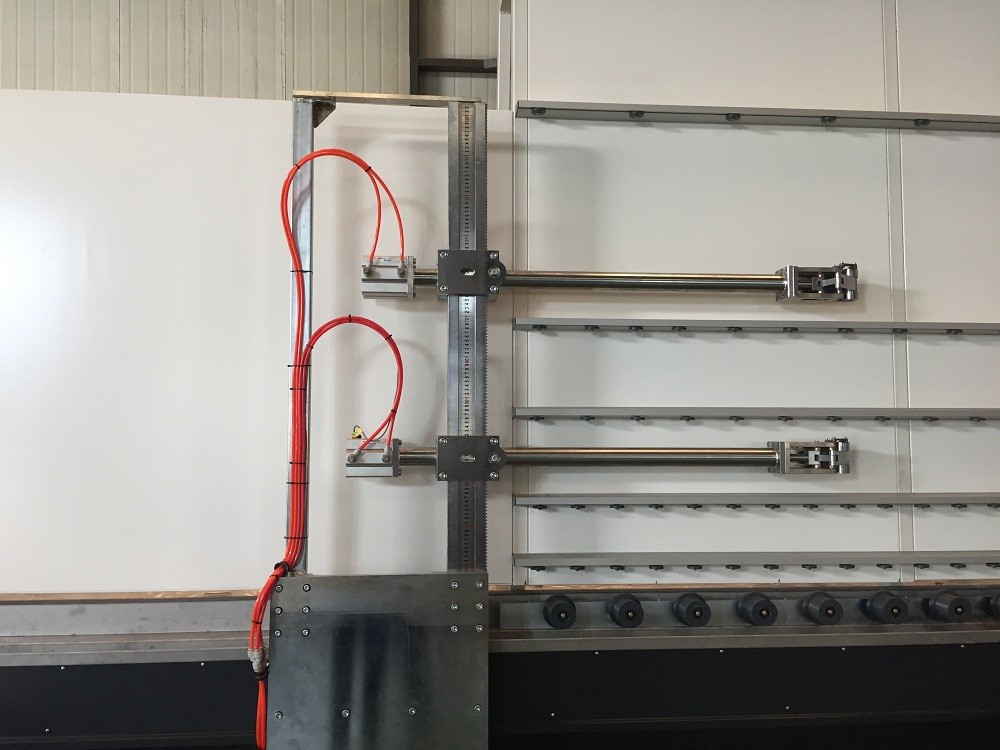

    Устройство крепления стекла и оси Y, V

    Устройство крепления стекла во время обработки:

    Для того чтобы во время работы все листы стекла обрабатывались одинаково, инженеры разработали вспомогательное устройство для крепления стекла. Оно может автоматически выбирать фиксируемую часть в соответствии с размером стекла.

    Инженеры разработали двойную конструкцию осей Y и V. Жесткая конструкция обеспечивает высокое ускорение. Японские сервоприводы приводят в движение шарико-винтовую передачу и направляющую скольжения двойной оси Y и V для идеального решения проблемы гомоцентрического и точного расположения.

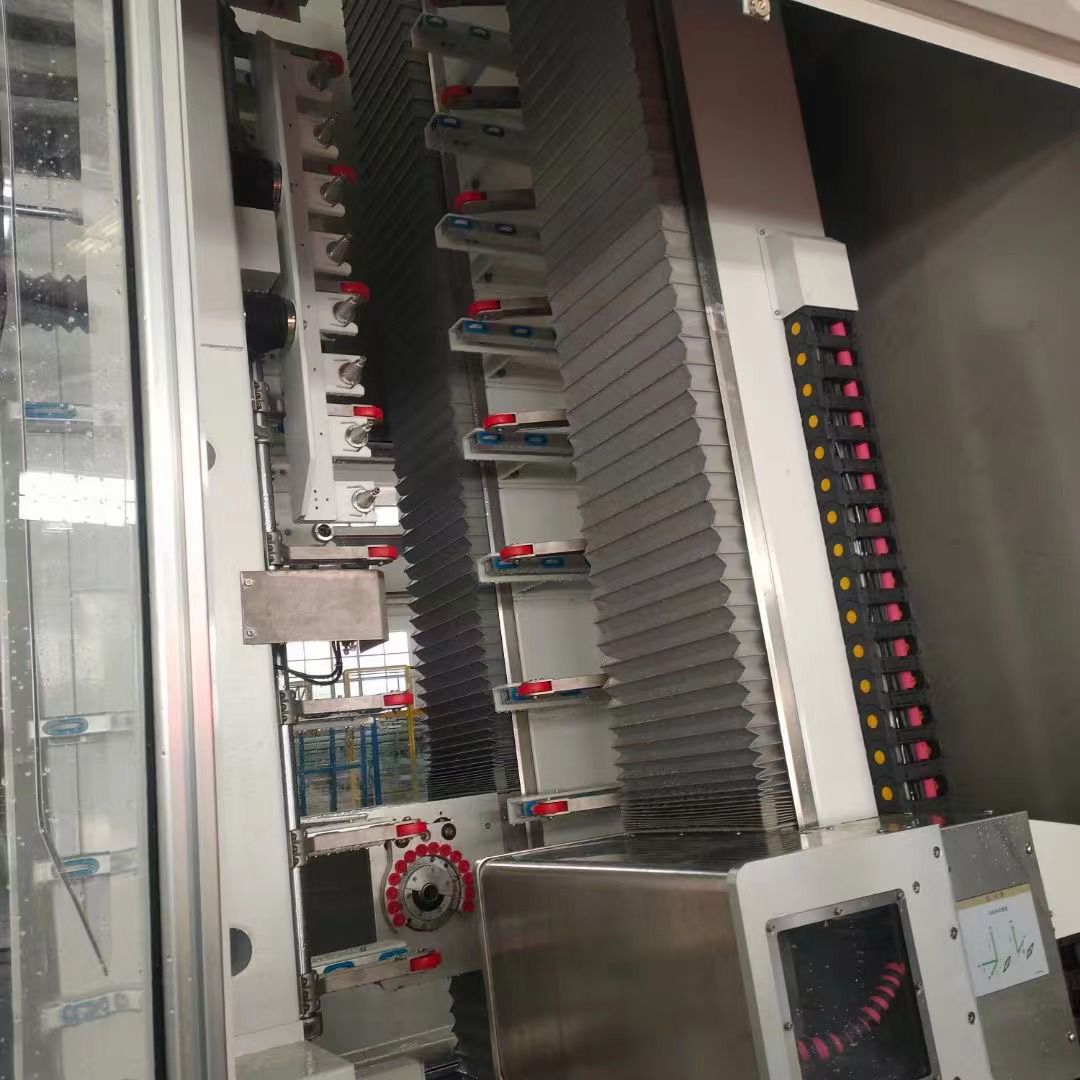

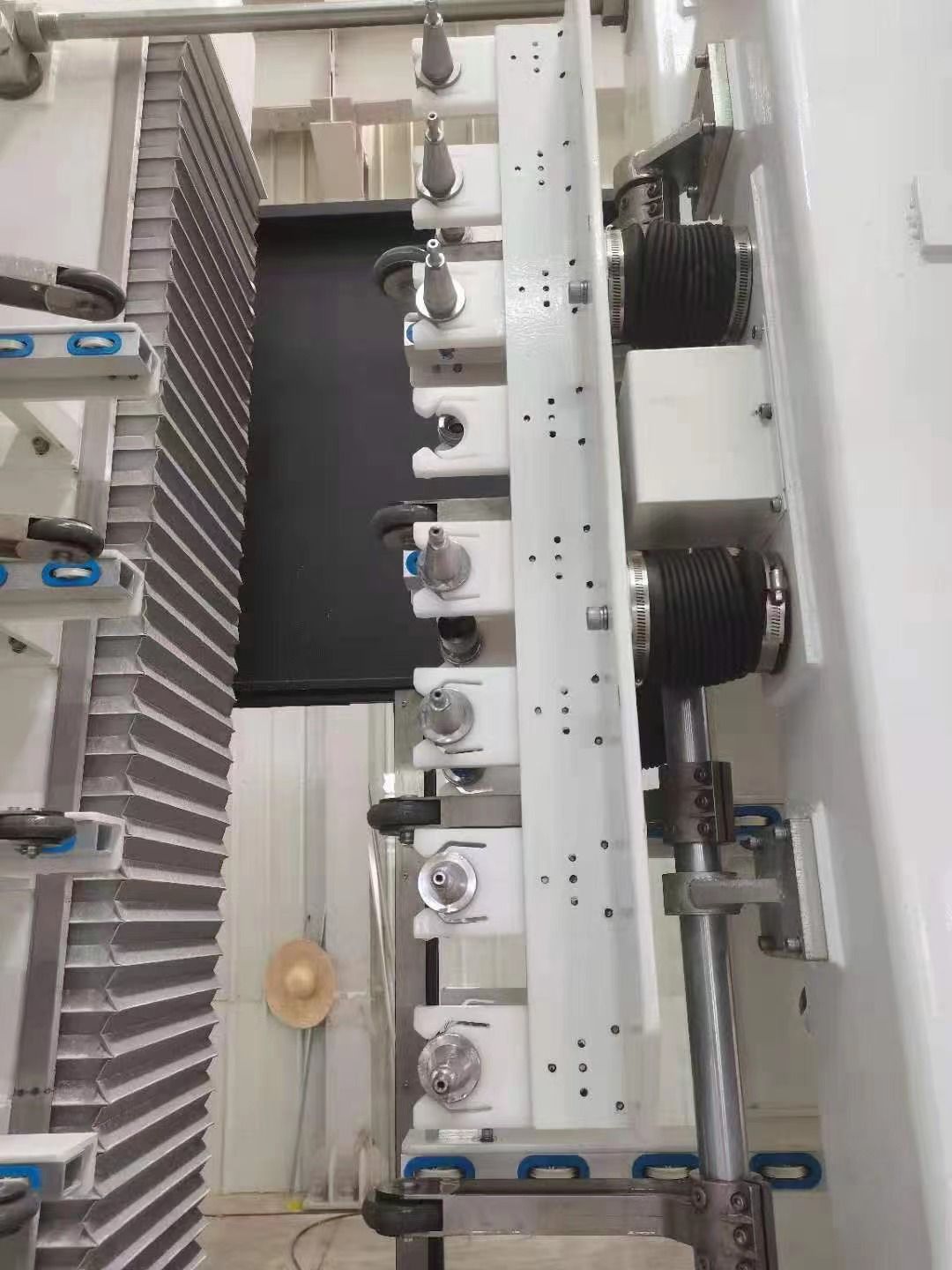

    Магазин инструментов

    Вертикальный сверлильно-фрезерный станок для обработки стекла VitReX-2542 оснащено 6+6 положениями инструментов BT30, которые расположены на левой и правой частях станка. Вы можете использовать различные инструменты в соответствии с Вашими потребностями к выполнению сложных работ.

     Электрошпиндель

    Электрошпиндель является основной частью многоцелевого станка для обработки стекла и имеет следующие особенности:

    • Двигатель шпинделя имеет постоянный максимальный выходной крутящий момент, выходная мощность составляет 7,5 кВт, крутящий момент может достигать 25 Нм даже при скорости вращения 12 000 об/мин! Высокий выходной крутящий момент повышает скорость обработки и позволяет использовать диск большого диаметра!
    • Наибольшая скорость вращения может достигать 12000 об/мин.
    • Использование электрошпинделей с высокоточной структурой распространено во всем мире. Уменьшение объема и массы конструкции двигателя снижает инерцию двигателя после вращения на высокой скорости и улучшает скорость движения многоцелевого станка. Безотказное расположение и работа шпинделя.
    • Используется внутреннее водяное охлаждение инструментов через центр шпинделя. Функция охлаждения значительно улучшена благодаря присутствию воды внутри шпинделя. Внутренняя охлаждающая жидкость должна быть чистой, а при сверлении и фрезеровании необходимы инструменты с отверстиями для внутренней охлаждающей жидкости.

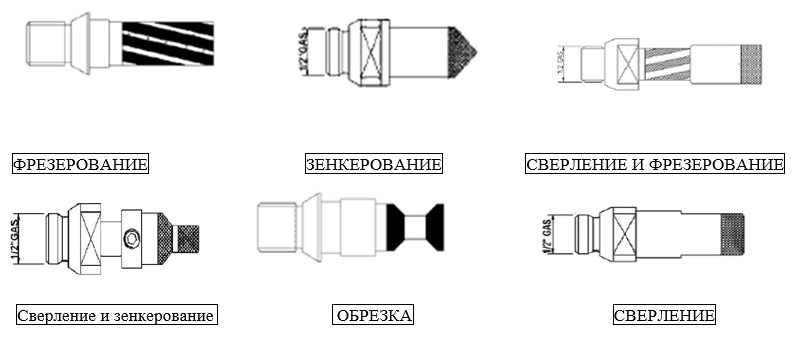

     Тип инструментов

    В соответствии с различными видами инструментов, инженеры разработали различные модели обработки.

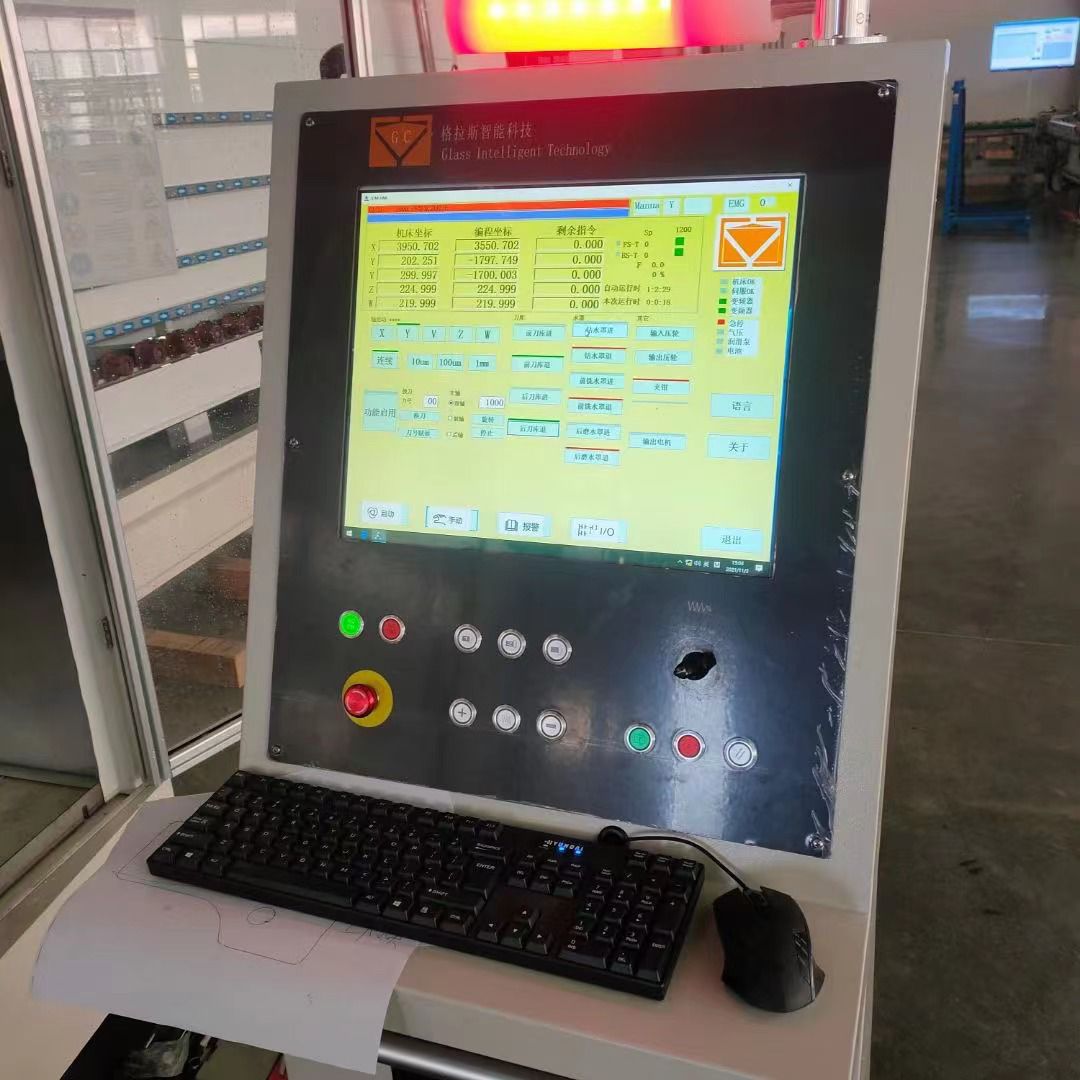

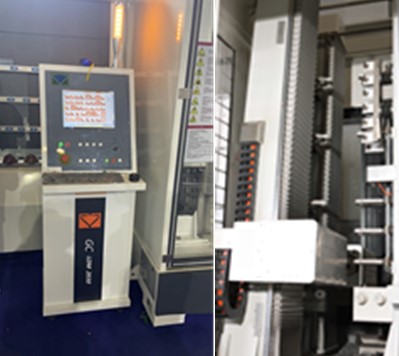

    Числовое управление

    Благодаря профессиональной системе числового управления и ПК на базе ОС Windows, интегрированного в центр цифрового управления, эксплуатация станка является очень простой.

    Основные особенности системы:

    • Во время работы станка оператор может редактировать программу работы с помощью ПК.
    • Простой и понятный графический интерфейс.
    • Станок оснащен лазерным дисководом и USB-накопителем, что позволяет станку хранить и передавать данные.
    • Станок оснащен клавиатурой и мышью.
    • Поддержка функций сверления, фрезерования и обрезки;
    • ПК может подключаться к сети Интернет;
    • Цветной дисплей размером 15#;
    • После определения программы обработки отображается интерфейс подпрограммы;
    • Во время обработки может отображаться ход обработки;

    Основные функции:

    • Графическое отображение управления скоростью шпинделя;
    • Отображение рабочего давления.
    • Отображение текущего и общего времени работы
    • Отображение технологического маршрута инструмента;
    • Хранение относительной информации об инструментах;
    • Текстовое отображение информации о работе станка.
    • Описание диагностики входного/выходного сигнала
    • Возможность эксплуатации системы CAD/CAM во время работы станка
    • Возможность ввода относительных данных обработки.
    • Возможность настройки параметров.

    Программное обеспечение CAD/CAM

    Интеллектуальное и простое управление станком – одна из очевидных особенностей системы ЧПУ. Наша компания всегда уделяла особое внимание программной системе и создала отдел разработки программного обеспечения для проектирования и разработки программного обеспечения.

    Графический проектировщик LEASY CAM может работать на базе ОС Windows 7 или любой другой обновленной версии ОС. Программное обеспечение является простым в освоении и использовании. Данные функции облегчают процесс создания чертежей и работы.

    Основные функции:

    • Предварительно настроенные сборочные чертежи, диалоговое окно настройки диаметра чертежа, автоматическое создание программы обработки;
    • Возможность автоматического тестирования выполнимости обработки;
    • Управление информацией об обработке: Использование базы данных для управления чертежами процесса обработки, что удобно для проверки архива записей;
    • Оптимизированное программное обеспечение для управления маршрутом инструмента.
    • Автоматическая настройка скорости обработки в соответствии с различным радиусом дуги.
    • В комплект поставки станка входят установочный компакт-диск и пароль.

    Электрическая система станка:

    В соответствии с требованиями европейской сертификации CE, электрический шкаф отделен от станка. Разъемы электрических компонентов являются водонепроницаемыми. Электрический шкаф оснащен вентилятором охлаждения. Шпиндель и сервопривод каждой оси не оснащены угольными щетками.

    Стандартное напряжение составляет 380 В/50 Гц, возможна гибкая настройка в соответствии с различными потребностями.

    Система охлаждения

    Охлаждающий контур в основном используется для охлаждения дисков. Охлаждающий контур состоит из резервуара для воды из нержавеющей стали объемом 170 л и водяного насоса.

    Зажим

    Сильный зажим, в конструкцию которого входит большой цилиндр и большое зажимное приспособление. Он является более стабильным и подходит для крепления небольших стекол и стекол в форме параллелограмма.

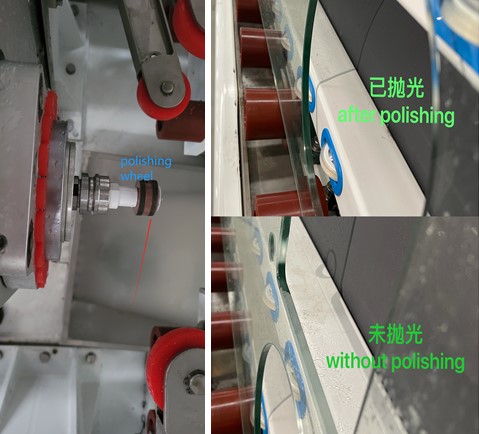

    Полировка

    Polishing disk

    Полировочный диск

    After polishing

    После полировки

    Without polishing

    Без полировки

    Технические характеристики

    Макс. размер листа стекла (в зависимости от модели станка)

    2 000*3 000 мм

    2 500*4 200 мм

    3 300*4 200 мм

    3 300*6 000 мм

    Габариты станка (в зависимости от модели станка)

    9 300*2 500*3 700 мм

    11 700*2 500*4 200 мм

    11 700*2 500*4 700 мм

    15 300*2 500*4 700 мм

    Мин. размер листа стекла

    500*300 мм

    Толщина стекла

    4–25 мм

    Скорость вращения шпинделя

    0–12 000 об/мин

    Мощность шпинделя

    7,5 кВт*2

    Суммарная мощность

    22 кВт

    Количество инструмента в магазине

    (дополнительно)

    6*2 (8*2)

    Конус посадки инструмента

    BT30

    Кол-во осей

    5 осей

    Сжатый воздух

    0,7 МПа

    Масса

    8 000 кг

    Количество сверлильных шпинделей

    2 шт. передний и задний

    Основные электрические и пневматические детали

    Компоненты общей конструкции (стандартные)

    Основной корпус

    Конструкционная сварочная сталь, сварка в среде защитного газообразного Co2; тепловая обработка

    1 набор

    Система управления

    Японская система управления производства компании «Mistubishi», основные электронные детали представляют собой детали известных мировых брендов, таких как Schneider

    1 набор

    Электрошпиндель

    Специализированный и предназначенный для шлифования стекла; сделан в Китае, скорость вращения 0–12 000 об/мин, мощность 7,5 кВт*2

    2 шт.

    Программное обеспечение

    LEasy CAD/CAM

    1 набор

    Держатель инструмента

    BT30

    12 шт.

    Вытяжная гайка

    ISO30

    12 шт.

    Сервопривод

    Japan Mistubishi (Япония)

    5 шт.

    Преобразователь

    Japan Mistubishi (Япония)

    2 шт.

    Водяной насос

    Сделан в Тайване

    1 шт.

    Централизованная система смазки

    Сделана в Китае

    Направляющая

    Hiwin (Тайвань)

    Шарико-винтовая передача

    TBI (Тайвань)

    Бесконтактный переключатель

    Balluff (Германия)

    Резервуар для воды

    Нержавеющая сталь

    1 шт.

    Инструменты для разгрузки

    1 набор

    Смазочно-охлаждающая жидкость

    2 кг

    Коробка с инструментом

    1 набор

    Шпиндель Инструмент

    Инструменты, используемые для ремонта шпинделя

    Магазин инструментов

    Автоматическая смена инструментов (6*2), в общей сложности, 12 штук (опционально 8*2)

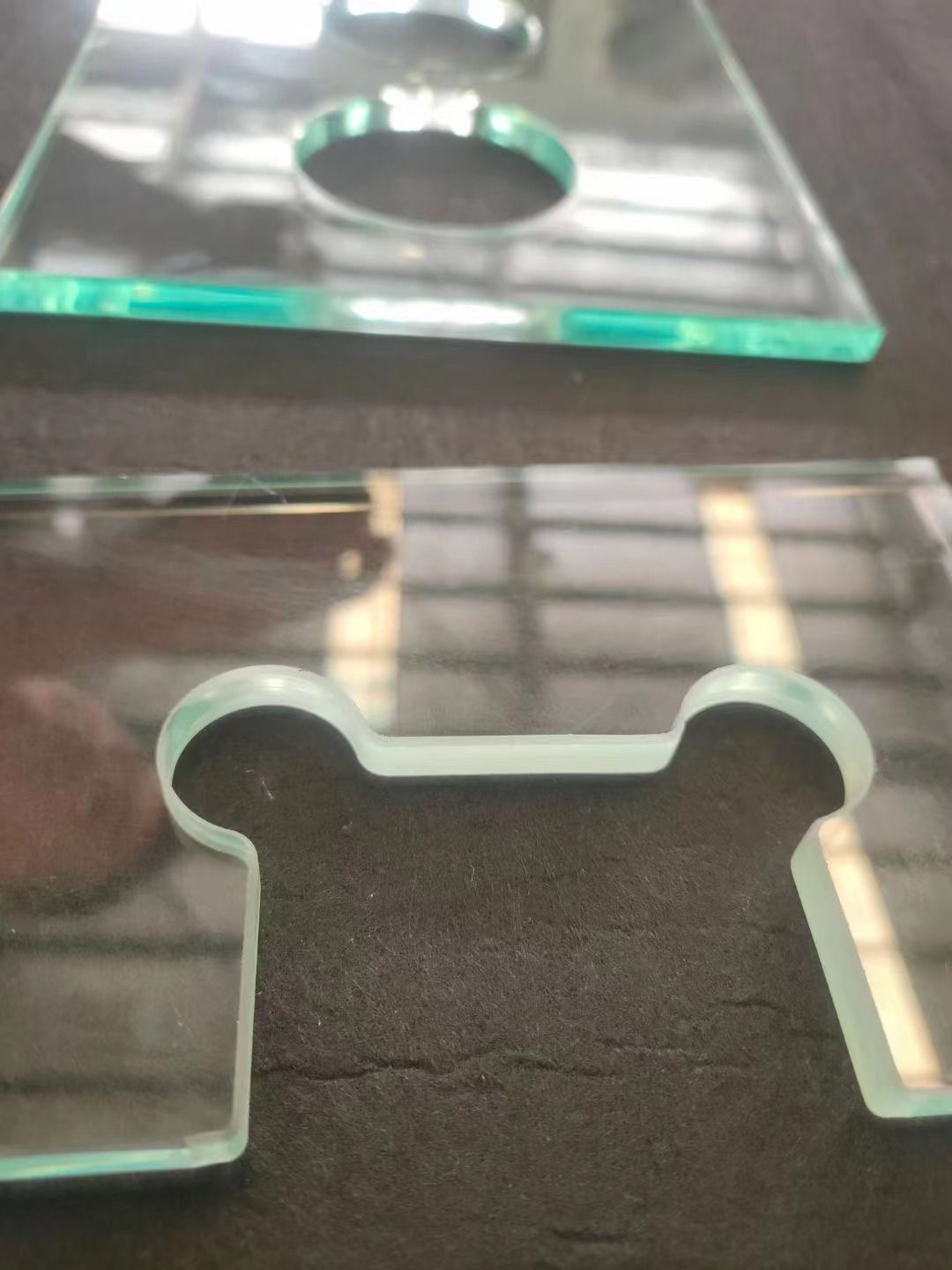

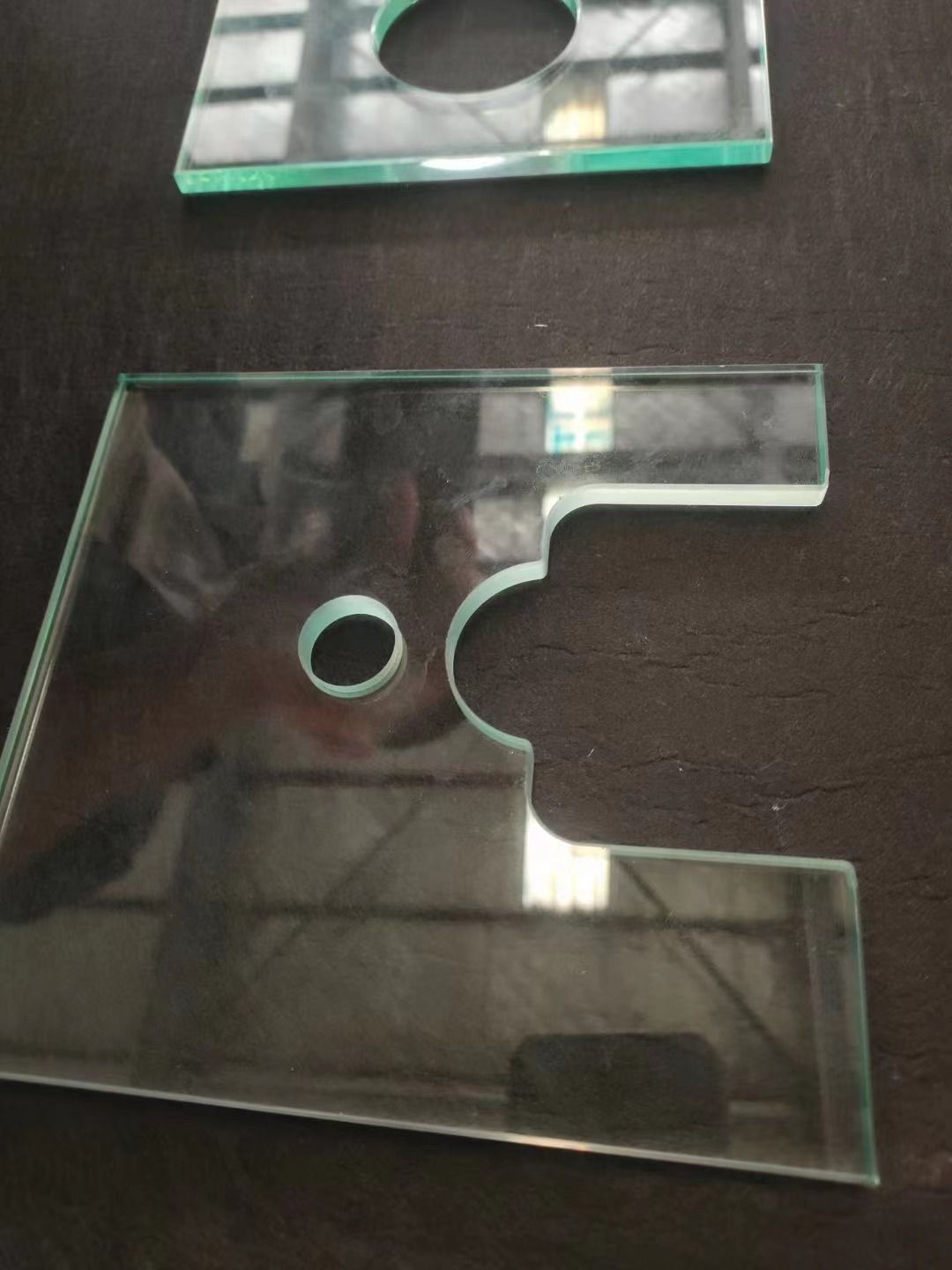

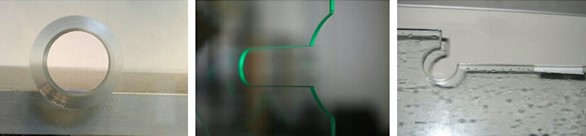

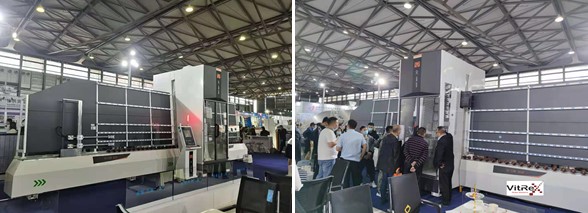

    Далее прилагаются изображения, приведенные в информационных целях:
