Вертикальная мойка стекла HJ-WM-3008 (2008)
-
Особенности
Назначение и работа оборудования
Вертикальная мойка HJ-WM-3008 (2008) предназначена для щёточной очистки и воздушной сушки листового стекла. В составе оборудования предусмотрены приёмный, щёточно-моечный и инспекционный конвейеры, водяной бак и воздуходувка. Управление через PLC и сенсорную панель позволяет согласовать транспортировку, работу щёток и сушильного блока.
Подбор исполнения и подготовка производства
Перед подбором исполнения учитывают размеры и толщину стекла, направление движения линии и качество воды. Для Low-E необходимо согласовать мягкие щётки и регулирование скорости их вращения: эти решения описаны в КП как дополнительные. Подача воды организована по замкнутому циклу; состояние фильтров, форсунок, баков и воздушных каналов влияет на чистоту поверхности перед последующей сборкой стеклопакетов.

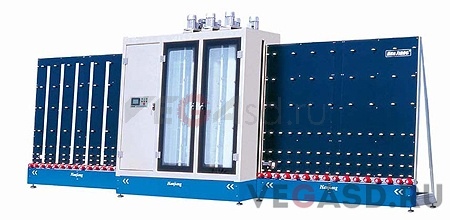

Вертикальная мойка HJ-WM-3008 (2008) — общий вид из галереи карточки Модель : HJ-WM-3008(2008)
- В мойке применяется система экономичного режима, что значительно уменьшает расход воды и энергии и соответственно производственные издержки, для мойки стекол обычно используют деионизованную воду, очищенную от примесей и солей (с проводимостью меньше 20 мкеим/см)
- Дверь мойки изготовлена из закаленного стекла, для того чтобы было видно как работают щетки и форсунки
- На двери установлен датчик, при открывании дверцы или при неплотном закрывании створок дверцы, работа щеток автоматически останавливается, что дает возможность безопасной работы на производстве
- Внутренний материал мойки изготовлен из нержавеющей стали (AISI 304), использующиеся стальные пластины не имеют сварочных швов, что более практично при эксплуатации
- Помимо 6 донных роликов, конвейер также оснащен 4 парами специальных валов движущих стекло. Донные ролики, по которым движется стекло, приводятся в действие дополнительным мотором. Механический зажим управляющий валами для движения стекла, регулируется по толщине листа стекла (посредством встроенной в него специальной пружины) и обеспечавает четкую фиксацию стекла при его движении во время мойки и сушки
- Конвейер имеет 4 пары системы душевых форсунок с направлением воды на щетки. Форсунки съемные, что позволяет их более тщательно промыть и очистить при загрязнении, могут регулироваться в горизонтальном и вертикальном направлении, для более удобного и практичного использования
- Подшипники щеток без смазки, с защитой от попадания воды внутрь механизма, они автоматически корректируют устойчивость хода
- Мойка оснащена 3 моторами для каждой щетки, работающими в разных направлениях, что делает ее более высокопроизводительной. Моторы закреплены к корпусу специальными пружинами, для лучшей амортизации, что делает их эксплуатацию более долговечной и безопасной
- Две емкости для воды (дополнительно заказывается прибор для деионизации воды)
- Водоснабжение в установке сделано в виде замкнутого цикла и за счет циркуляции воды в системе используется экономичный режим водопотребления. При температуре помещения ≤7°С рекомендуется включать систему нагрева воды
- Пара сушильных отверстия под высоким давлением (7860 Па) с обоих сторон, по всей площади обдувают стекло теплым воздухом (температура воздуха регулируется) и после сушки лист выходит полностью сухой
- Оба сушильных отверстия, по всей длине, оснащены резиновыми зажимами, для того, чтобы стирать воду с поверхности стекла
- Сушильный вентилятор для стекол оснащен перегородкой из нержавейки, чтобы вода не попадала на стекло после просушки
- Сушильный блок, с нагревающимся механизмом (температура регулируется). За счет вентилятора, воздух из нагревающего блока поступает в конвейер через фильтры, что не позволяет грязи и пыли попасть внутрь. Воздух циркулирует из блока в конвейер, что позволяет экономить энергию. При достаточно сильном потоке обдува, который позволяет полностью высушить стекло не оставляя следов и подтеков, блок затрачивает всего 11 кВт. Систему нагрева предлагаем включать при температуре воздуха ≤7°С
- При сушке стекла, движущие лист валы, не касаются той стороны стекла на которой нанесено покрытие
- Для уменьшения шума, на корпусе ящика воздуходувки и сушилке установлен звукопоглощающий материал (во время работы шум составляет примерно 60 децибелов)
- Щетки, водонасос и воздуходувка начинают работать в ступенчатом порядке в соответствии с показаниями датчика и вращательным кодером, расположенными на приемном конвейере.
- Возможна очистка стекла с покрытием Low-E, посредством замены простых щеток на специальные, с более мягким ворсом (выбор щеток по договоренности)*
- Для мойки стекла с покрытием Low-E можно регулировать скорость вращения щеток (по договоренности добавляется функция регулирования скоростного режима)*
- Функция автоматического добавления воды (по договоренности)*
- Применяются программируемые логические контроллеры PLC и сенсорный экран, высокий уровень автоматизации, простое управление
- Внутренняя часть корпуса из нержавейки. Водонепроницаемые подшипники без смазки
- Функция для очистки стекла с мягким покрытием Low-E
- Используется экономичный режим, который контролируется компьютерной системой
- Опция для изменения частоты скорости вращения щеток для очистки стекла с мягким покрытием Low-E
- Функция автоматического добавления воды
Технические характеристикиЭлектропитание 3Ф 380В/ 1Ф+N 220В 50Гц 32кВт Расход воды 500 литров/час Электропроводимость воды <50 S/см Давление воздуха 0,6 МПа Макс. размер стекла 2450x3150 мм (1950x2580 мм) Мин. размер стекла 200x450 мм Толщина листа стекла 3~15 мм Скорость мойки стекла 0~8 м/мин Количество щеток 3 пары Габариты (ДxШxВ) 9000x1800x3500 мм (7800x1800x3000 мм) Звоните!
Предлагаем Вам ознакомиться также и с другими машинами для мойки стекла.
Уточнение технических данных
Электропроводимость воды: <50 S/см (исходная таблица) - ≤50 μS/см (КП VEGA «Вериткальная_мойкаHJ-WM-3008(2008).doc»). В КП также отдельно приведена рекомендация по деионизованной воде; единицы измерения в исходной записи не заменены молча.
