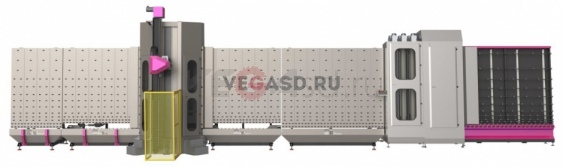

Вертикальная машина для шлифовки и мойки стекла с ЧПУ DZH2500-V1

Цена
по запросу
Заказать

Вертикальная машина для шлифовки стекла с ЧПУ предназначена для обработки острых краев резаного стекла в полностью автоматическом цикле перед изготовлением стеклопакета или закаленного стекла.

Шлифовка краев стекла может выполняться автоматически с максимальным циклом и скоростью. На основе вертикальной структуры специальные ремни захватывают заднюю и переднюю стороны стеклянных листов и шлифуют под 0°. Шлифующая головка может свободно вращаться на 360° для шлифовки листов со всех сторон. Ширина шлифованного края может регулироваться от 0,5 мм до 2 мм, а толщина стекла регулируется автоматически при шлифовке.

Машина оснащена системой автоматического измерения длины, высоты и толщины стеклянного листа с водонепроницаемыми сервоприводами. Вода используется для охлаждения и очистки шлифовальных ремней. Дополнительные распылительные форсунки, удаляют остатки стеклянной пыли с листа и снижают их попадание в системы, расположенные ниже. Система подачи воды поставляется с машиной в качестве стандартного компонента. Опционально может быть выполнено форматирование согласно библиотеке форм CMS.

Технические данные

Шлифовальная машина

Макс. размер обрабатываемого листа 3000x2500 мм
Мин. размер обрабатываемого листа 350x220 мм
Толщина стекла

2,3-19 мм

Макс. вертикальная скорость 30 м/мин. (для толщины 2,3-19 мм)
Макс. горизонтальная скорость 30 м/мин. (для толщины 2,3-5 мм)
Мин. горизонтальная скорость 20 м/мин. (для толщины 6-8 мм)
Макс. масса стекла 940 кг (250 кг/м)

Моющая машина

Макс. размер стекла 3000x2500 мм
Мин. размер стекла 350x220 мм
Толщина стекла 2,3-19 мм
Количество щеток 6
Количество двигателей щеток 6

Подъемная машина

  • Прочный корпус полностью из нержавеющей стали,
  • Легкая загрузка и разгрузка стеклянных листов,
  • Быстрый и точный процесс обработки для обычного стекла и стекла с низким E,
  • Автоматическое определение высоты и длины материала с помощью системы датчиков,
  • Автоматическая регулировка шлифовки исходя из размера материала и его толщины,
  • Одновременная обработка шлифовальными лентами передней и задней сторон стекла,
  • Водонепроницаемые серводвигатели,
  • Вращающаяся на 360° шлифовальная головка для очень быстрого процесса шлифовки с четырех сторон,
  • Регулируемая ширина шлифованных краев от 0,5 мм до 2 мм,
  • Автоматическая система изменения положения нижних краев для легкой и точной шлифовки,
  • Очень короткие циклы с оптимальными результатами,
  • Возможно форматирование согласно библиотеки форм CMS,

Моющая машина,

  • Колеса Vulcolon для передвижения стекла,
  • Закрытые верхние, отдельные моющие и сушильные установки полностью из нержавеющей стали,
  • Несущая система для тяжелого стекла,
  • Система привода с цепным приводом и независимым редуктором для легкого переноса тяжелого стекла,
  • Каждая щетка имеет собственный двигатель,
  • Угловая система распыления воды и простая очистка системы сопел водяных опрыскивателей,
  • Механическая функция самостоятельной работы воздушных сопел в зависимости от толщины материала,
  • Регулировка скорости мойки с панели управления, сушильный вентилятор и шумоизолированная кабина,
  • Фильтр для воды и система предотвращения нагревания,
  • Водные отсеки, соответствующие каждому моечному отделению в резервуаре для воды,
  • Автоматическое добавление воды с системой на основе поплавкового клапана,
  • Контроль критического уровня воды с помощью магнитной системы безопасности,
  • Освещение для контроля качества.

Полностью автоматизировать процесс обработки кромки стеклопакетов крупных размеров позволяет современное оборудование. Используя вертикальную машину с числовым программным управлением, оператору достаточно отслеживать её работу на цветном мониторе. Всё остальное компьютеризированное устройство выполняет самостоятельно, начиная от автоматического определения высоты, толщины листа, параметров работы и заканчивая контролем качества. Это значительно расширяет оперативность и объёмы производства.

Как происходит шлифовка с ЧПУ по стеклу?

Оборудование определяет наиболее подходящий цикл и скорость работы. Система привода с цепным управлением и независимым редуктором с лёгкостью транспортирует листы во время обработки. Специальные ремни обхватывают края стеклянных листов, а вращающиеся головки шлифуют их под 0° со всех сторон. Ширина шлифования регулируется в диапазоне 0,5мм-2мм. В станке встроена система подачи воды с распределительным поплавковым клапаном, которая поступает во время шлифовки и затем для мойки поверхностей. Жидкость из распылительных форсунок удаляет остатки стеклянной пыли.

Процесс обработки вертикальным станком с ЧПУ по стеклу DZH2500-V1 полностью автоматизирован!

Обращайтесь, чтобы купить вертикальную машину для шлифовки и мойки стекла по доступной цене. Компания «Вега» сотрудничает с ведущими мировыми производителями современного оборудования для бизнеса. Мы поставляем качественные машины для стеклообработки напрямую от производителя по всей территории России и в страны СНГ.

Преимущества использования вертикальных станков для шлифовки стекла:

  • Прочная и лёгкая по весу сварная конструкция сделана из нержавеющей стали. Вертикальная установка не занимает много места, установить её можно даже в маленьком помещении. Но при этом она позволяет обрабатывать полотна больших размеров.
  • Высококачественные современные технологии обеспечивают полную безопасность. Стекло надёжно базируется и крепится в вертикальной плоскости + быстрый высокоточный процесс обработки, короткие циклы обработки материала с оптимальными результатами. Встроено освещение для контроля качества и отслеживание работы на мониторе.
  • Это надёжное и долговечное оборудование, в котором в процессе эксплуатации подлежат несложной замене отдельные детали. Каждая щётка с собственным двигателем, отдельные водные отсеки для каждого моечного резервуара, водонепроницаемые серводвигатели, магнитный контроль критического уровня воды и т.п.
  • Заказывайте вертикальную машину для шлифовки и мойки стекла с ЧПУ

    Вместе с доставкой мы предлагаем установку и тестирование машины, произведение пусконаладочных работ, сервисное обслуживание и ремонт стеклообрабатывающего оборудования с ЧПУ опытными мастерами.
