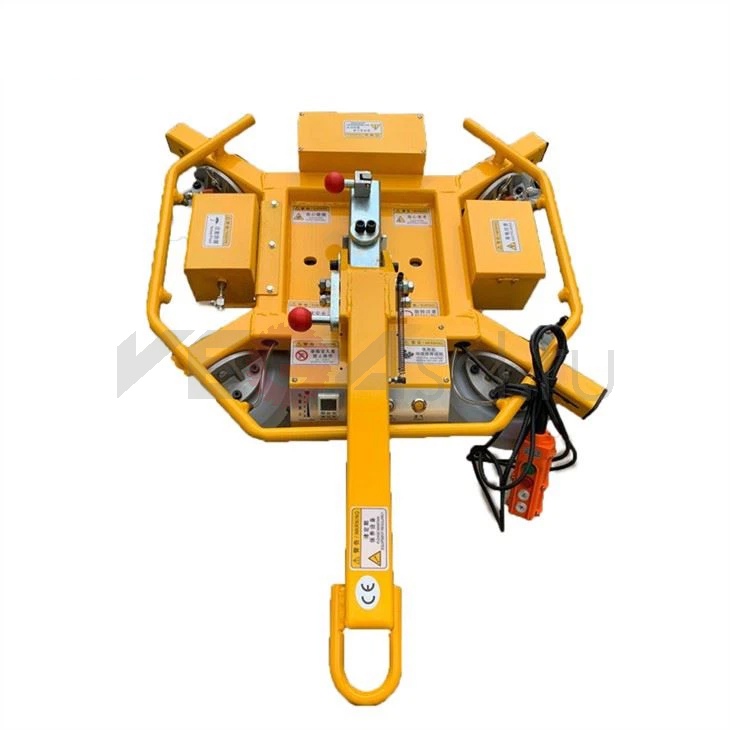

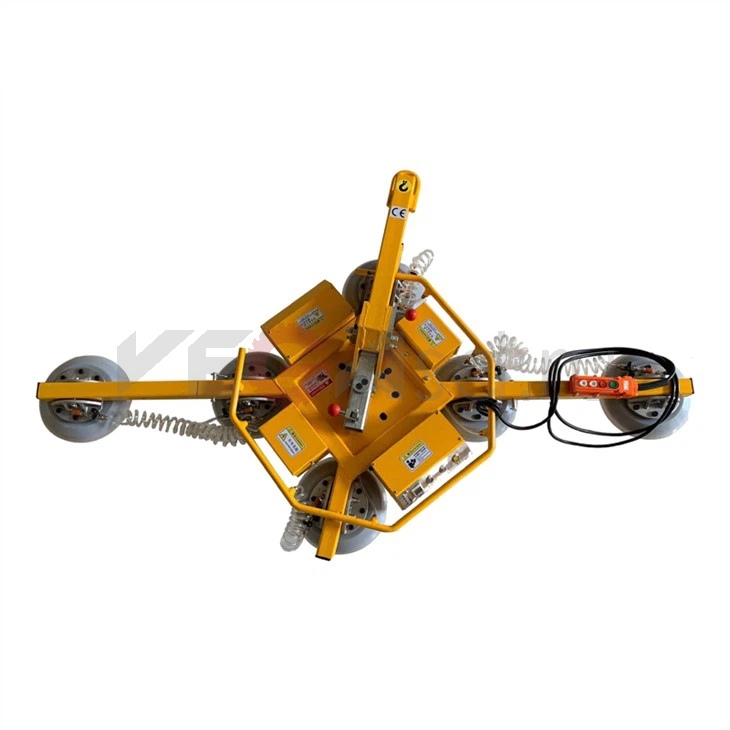

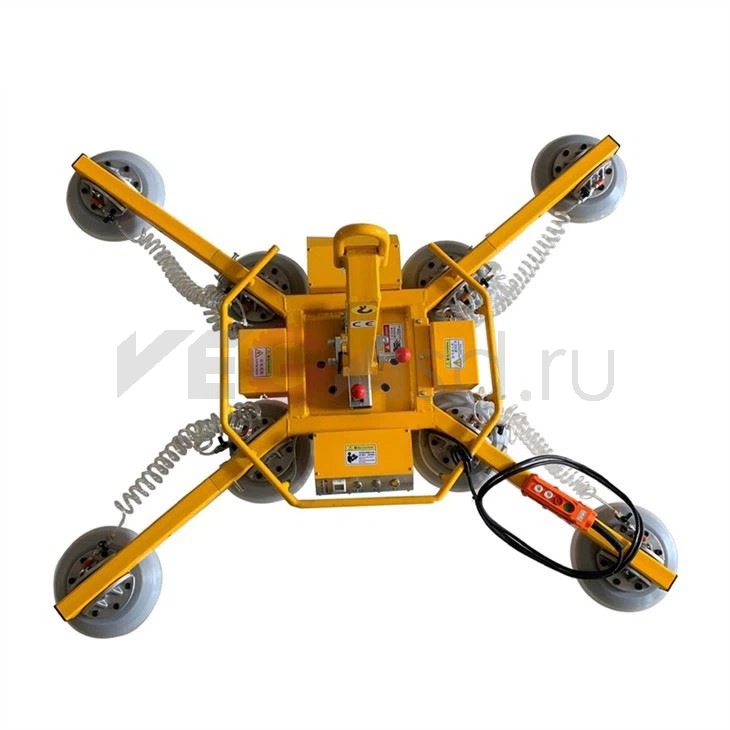

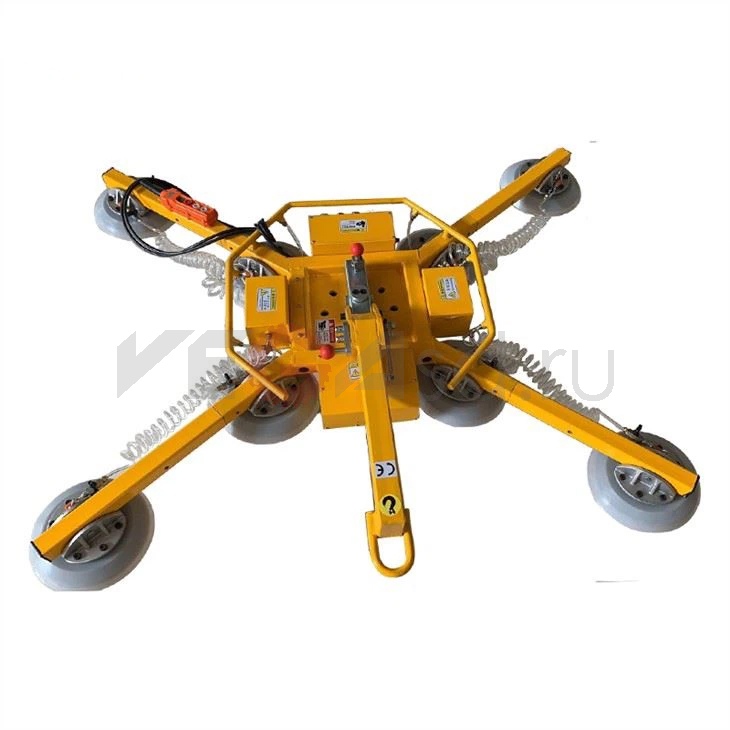

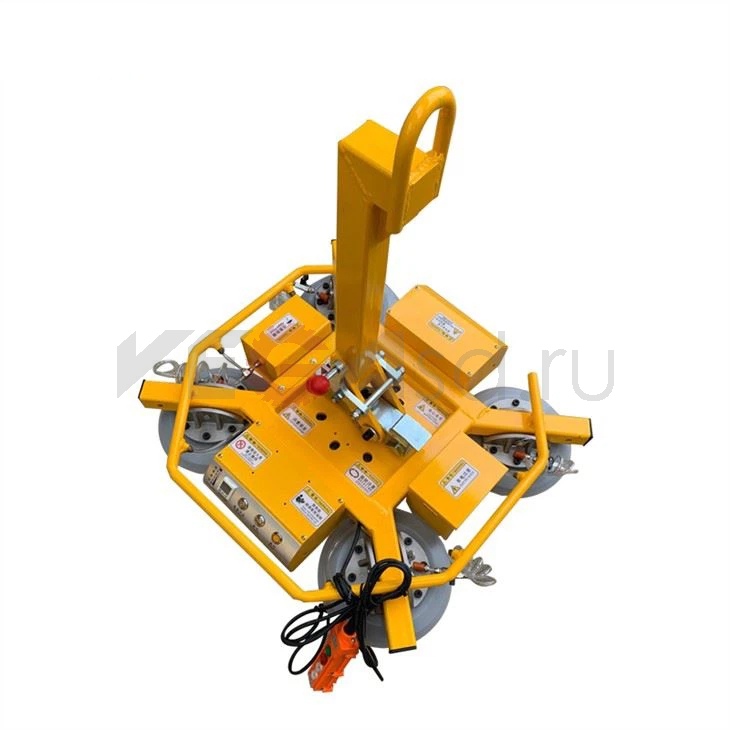

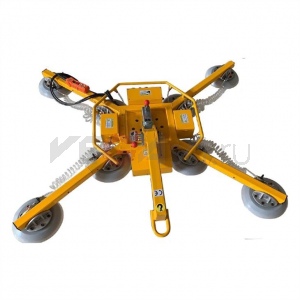

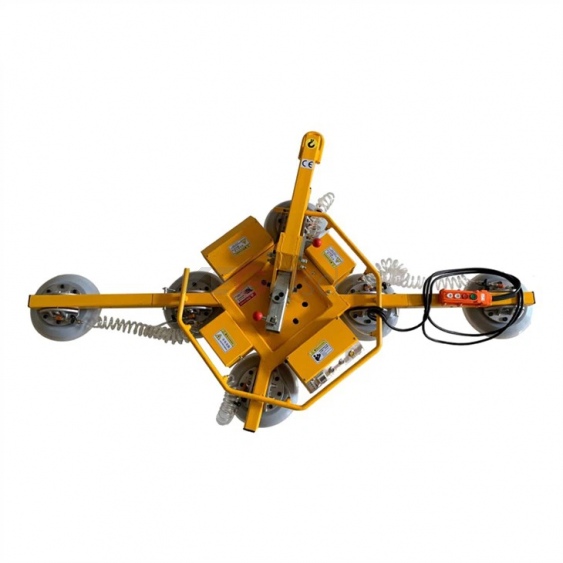

Вакуумная присоска для стекла с аккумулятором PLK Lift

Назначение и принцип работы

Вакуумная присоска для стекла — это специализированное оборудование для безопасного подъёма, перемещения и монтажа листового стекла, стеклопакетов и других гладких непористых материалов. Устройство используется совместно с краном, кран-балкой, манипулятором, штабелеукладчиком или вилочным погрузчиком. Вакуумный захват обеспечивает надёжное удержание груза за счёт создания вакуума между поверхностью материала и присосками.

Особенности и преимущества

Вакуумная присоска оснащена встроенным вакуумным аккумулятором, который сохраняет вакуум в системе до 12 часов при аварийной остановке насоса или отключении электропитания. Это обеспечивает дополнительную безопасность при работе с тяжёлыми грузами. Оборудование поддерживает грузоподъёмность от 400 до 1200 кг и комплектуется вакуумными чашками диаметром 300 мм, каждая из которых способна удерживать до 100 кг.

Когда требуется замена

Замена вакуумной присоски необходима при износе вакуумных чашек, повреждении соединительных шлангов или снижении эффективности работы оборудования. Признаки износа включают ухудшение вакуумного захвата, утечки воздуха и снижение грузоподъёмности.

Совместимость

Вакуумная присоска совместима с оборудованием для подъёма стекла и других гладких материалов. Конкретные модели принтеров или плоттеров не указаны.

Технические характеристики

• Артикул: RSY-DXF-800-8
• Грузоподъёмность: от 400 до 1200 кг
• Количество вакуумных чашек: от 4 до 12 шт.
• Диаметр вакуумных чашек: 300 мм
• Рабочее напряжение: DC 12 В
• Аккумуляторная батарея: Tomas
• Напряжение зарядного устройства: AC 220/110 В
• Пневматические компоненты: SMC
• Габаритные размеры: от 850 × 750 × 300 мм до 1900 × 1600 × 300 мм
• Масса оборудования: от 70 до 120 кг

Почему выгодно купить в Vega

В интернет-магазине Vega вы можете приобрести оригинальную вакуумную присоску для стекла с гарантией качества. Мы предлагаем широкий ассортимент оборудования для работы с листовыми материалами, оперативную доставку по России и СНГ, а также профессиональную консультацию по подбору и эксплуатации.

Совместимость и характеристики

Вакуумная присоска для стекла с вакуумным аккумулятором Вакуумная присоска для стекла — это вакуумный захват для безопасного подъёма, перемещения и монтажа листового стекла, стеклопакетов и других гладких непористых материалов. Оборудование используется совместно с краном, кран-балкой, манипулятором, штабелеукладчиком или вилочным погрузчиком. Серия включает модели грузоподъёмностью от 400 до 1200 кг. В зависимости от исполнения вакуумный подъёмник комплектуется 4, 6, 8, 10 или 12 вакуумными чашками диаметром 300 мм. В комплектации применяются аккумуляторные батареи Tomas, пневматические компоненты SMC, встроенный блок управления и беспроводной пульт дистанционного управления. Автономное питание позволяет использовать вакуумную присоску в производственном цехе, на складе и на строительной площадке без постоянного подключения к электрической сети. Ключевой особенностью оборудования является встроенный вакуумный аккумулятор. По заявленным характеристикам производителя он способен сохранять вакуум в системе до 12 часов при аварийной остановке вакуумного насоса, разряде аккумуляторной батареи или отключении электропитания. Это обеспечивает дополнительное время для безопасного опускания и разгрузки удерживаемого изделия. Ключевые преимущества Вакуумный аккумулятор с удержанием вакуума до 12 часов Обеспечивает дополнительный уровень безопасности при остановке вакуумного насоса, разряде аккумуляторной батареи или отключении питания. Грузоподъёмность от 400 до 1200 кг Линейка включает модели для работы со стандартными листами стекла, крупноформатным стеклом и тяжёлыми стеклопакетами. Аккумуляторная батарея Tomas Обеспечивает автономную работу вакуумного подъёмника без постоянного подключения к электрической сети. Пневматические компоненты SMC Применение компонентов SMC обеспечивает стабильную работу вакуумной и пневматической системы оборудования. Беспроводной пульт дистанционного управления Позволяет оператору управлять вакуумным захватом с удобного и безопасного расстояния. Встроенный блок управления Объединяет основные элементы управления, контроля вакуума и электропитания оборудования. Ручное вращение на 360° Позволяет разворачивать удерживаемое стекло вокруг оси и точно позиционировать его при монтаже. Ручной наклон на 90° Обеспечивает перевод стекла из вертикального положения в горизонтальное и обратно. Автономное питание DC 12 В Подходит для эксплуатации в производственном цехе, на складе и на строительной площадке. Зарядное устройство AC 220/110 В Позволяет заряжать аккумуляторную батарею от электрической сети с соответствующим напряжением. Вакуумные чашки диаметром 300 мм Заявленная грузоподъёмность одной вакуумной чашки составляет 100 кг. Чашки предназначены для захвата гладких непористых поверхностей. Удлинители длиной 500 мм Позволяют изменять расположение вакуумных чашек и адаптировать подъёмник под размеры перемещаемого изделия. Области применения Вакуумный подъёмник для стекла применяется для: погрузки и разгрузки листового стекла и стеклопакетов; снятия стекла с транспортировочных пирамид; перемещения стекла по производственному цеху или складу; монтажа фасадного остекления, витражей и стеклянных перегородок; установки окон и крупноформатных стеклопакетов; подачи стекла на столы раскроя; загрузки и разгрузки моечных машин; подачи стекла на линии производства стеклопакетов; перемещения гладких листовых материалов с непористой поверхностью; работы с листовым металлом, камнем и панелями после проверки совместимости поверхности с вакуумными чашками. Перед началом работы необходимо убедиться, что поверхность изделия чистая, ровная, непористая и подходит для создания устойчивого вакуума. Комплектация В стандартную комплектацию вакуумной присоски входят: аккумуляторная батарея Tomas; зарядное устройство AC 220/110 В; пневматические компоненты SMC; встроенный вакуумный аккумулятор; вакуумные чашки диаметром 300 мм; встроенный блок управления; беспроводной пульт дистанционного управления; удлинители длиной 500 мм; система контроля уровня вакуума. Аккумуляторная батарея Tomas и вакуумный аккумулятор выполняют разные функции. Электрическая аккумуляторная батарея обеспечивает питание оборудования, а вакуумный аккумулятор создаёт резерв вакуума для дополнительного удержания груза в аварийной ситуации. Технические характеристики Параметр Ед. изм. GL-SC-400X GL-SC-600X RSY-DXF-800 GL-SC-1000X GL-SC-1200X Грузоподъёмность кг 400 600 800 1000 1200 Количество вакуумных чашек шт. 4 6 8 10 12 Диаметр одной вакуумной чашки мм 300 300 300 300 300 Заявленная грузоподъёмность одной чашки кг 100 100 100 100 100 Вращение — Ручное, 360° Ручное, 360° Ручное, 360° Ручное, 360° Ручное, 360° Наклон — Ручной, 90° Ручной, 90° Ручной, 90° Ручной, 90° Ручной, 90° Рабочее напряжение В DC 12 DC 12 DC 12 DC 12 DC 12 Аккумуляторная батарея — Tomas Tomas Tomas Tomas Tomas Напряжение зарядного устройства В AC 220/110 AC 220/110 AC 220/110 AC 220/110 AC 220/110 Пневматические компоненты — SMC SMC SMC SMC SMC Масса оборудования кг 70 90 100 110 120 Габаритные размеры мм 850 × 750 × 300 1800 × 900 × 300 1760 × 1460 × 300 1900 × 1600 × 300 1900 × 1600 × 300 Длина удлинителя мм 500 500 500 500 500 Система управления — Встроенный блок управления и беспроводной пульт Встроенный блок управления и беспроводной пульт Встроенный блок управления и беспроводной пульт Встроенный блок управления и беспроводной пульт Встроенный блок управления и беспроводной пульт Размер упаковки мм 1230 × 910 × 390 1230 × 910 × 390 1230 × 910 × 390 1230 × 910 × 390 1230 × 910 × 390 Масса с упаковкой кг 97 110 123 150 163 Как выбрать вакуумный подъёмник Модель вакуумной присоски подбирается с учётом: максимальной массы стекла или стеклопакета; габаритных размеров изделия; положения стекла при подъёме; типа и состояния поверхности; условий эксплуатации в помещении или на открытой площадке; способа подвешивания к крану или погрузочной технике; необходимости наклона и вращения; требуемой схемы расположения вакуумных чашек. Грузоподъёмность оборудования необходимо выбирать с запасом относительно фактической массы изделия. Возможность работы с рифлёным, матовым, изогнутым, шероховатым стеклом или материалами со специальным покрытием необходимо проверять отдельно. Безопасность эксплуатации Перед каждым подъёмом необходимо: Проверить состояние вакуумных чашек и соединительных шлангов. Очистить поверхность стекла от пыли, влаги, масла и других загрязнений. Убедиться в плотном прилегании всех используемых вакуумных чашек. Проверить уровень вакуума по системе контроля. Убедиться в достаточном заряде аккумуляторной батареи. Проверить работу беспроводного пульта управления. Выполнить пробный подъём изделия на минимальную высоту. Исключить нахождение людей под поднятым грузом. Перемещать стекло плавно, без рывков и ударных нагрузок. Выполнять сброс вакуума только после установки изделия на надёжную опору. Вакуумный аккумулятор является дополнительным элементом безопасности, но не отменяет обязательный контроль состояния оборудования и соблюдение правил выполнения подъёмных работ.
