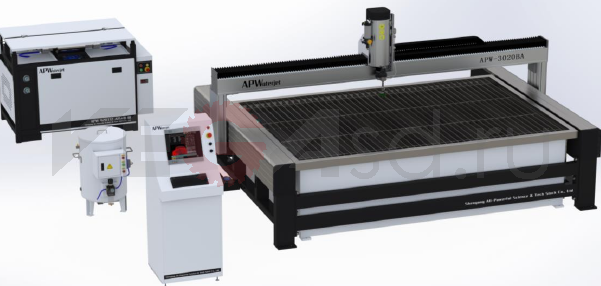

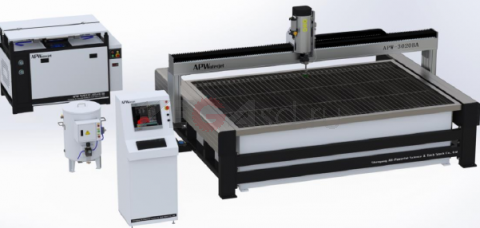

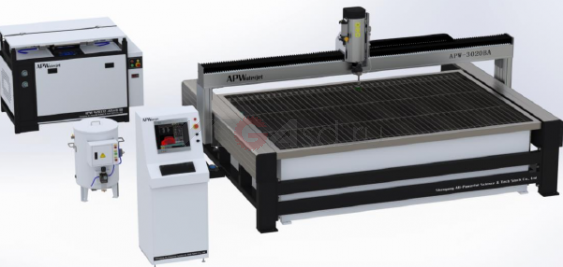

Станок гидроабразивной резки стекла APW-3020BA

Назначение и принцип работы

Станок гидроабразивной резки стекла APW-3020BA предназначен для точной обработки стекла и других материалов с использованием воды и абразива. Принцип работы основан на подаче воды под высоким давлением через сопло, что позволяет добиться высокой точности и чистоты реза.

Особенности и преимущества

Станок отличается высокой точностью резки (до 0.1 мм), повторяемостью (0.03 мм) и скоростью траверсы (6 м/мин). Консольная структура и система ЧПУ обеспечивают удобство управления и стабильность работы. Шариковый винт TBI и линейная направляющая ВОН гарантируют долговечность и надежность.

Когда требуется замена

Замена станка или его компонентов требуется при снижении точности резки, износе сопла или шарикового винта, а также при появлении неисправностей в системе управления.

Совместимость

• Станок совместим с насосами APW-A15-B, APW-V6PLUS, APW-A22S.
• Поддерживает системы управления ЧПУ ECS и WEIHONG.

Технические характеристики

• Перемещение по оси X: 1000 мм
• Перемещение по оси Y: 2000 мм
• Точность резки: 0.1 мм
• Скорость траверсы: 6 м/мин
• Грузоподъемность: 500 КГ/㎡
• Структура: Консольный тип
• Система управления: Система ЧПУ
• Способ привода: Сервоуправление
• Шариковый винт: TBI (Тайвань)
• Линейная направляющая: ВОН (Корея)
• Режущая головка: 3-осевой / 5-осевой
• Рабочая температура: 15-30℃
• Складская трамбовка: 2-40℃
• Сопло и отверстие: Сделано в США

Почему выгодно купить в Vega

В Vega вы можете приобрести станок гидроабразивной резки стекла APW-3020BA с гарантией качества. Мы предлагаем оригинальное оборудование, доставку по России и СНГ, а также профессиональный подбор и сервис.

Совместимость и характеристики

Спецификация Перемещение по оси X 1000 мм Перемещение по оси Y 2000 мм Повторяемость 0.03 мм Точность резки 0.1 мм Скорость траверсы 6 м/мин Грузоподъемность 500 КГ/㎡ Структура Консольный тип Система управления Система ЧПУ Способ привода Сервоуправление Шариковый винт TBI (Тайвань) Линейная направляющая ВОН (Корея) Режущая головка 3-осевой / 5-осевой Рабочая температура 15-30℃ Складская трамбовка 2-40℃ Сопло и отверстие Сделано в США Другие размеры доступны Модель Маршрут X Маршрут Y Маршрут Z 2010BB 2000мм 1000мм 150мм 2015BB 2000мм 1500мм 150мм 2515BB 2500мм 1500мм 150мм 3015BB 3000мм 1500мм 150мм 4015BB 4000мм 1500мм 150мм Насос APW-A15-B Спецификация Мощность главного двигателя 37КВТ (50БВ) Макс. Давление 420 Мпа Макс. расход воды 3.7 л/мин Макс. доступный диаметр сопла 0.33 мм Электропитание 380В/50Гц/3PH Рабочая температура 5 - 40°C Температура хранения 2 - 40°C Объем аккумулятора 1.2Л Масляный бак 114Л Размер 1710*1025*1191мм Вес 980КГ Давление охлаждающей воды на входе 15.1 л/мин 0.24 МПа Давление на входе в систему подачи воды для резки 11.4 л/мин 0.3МПа Насос APW-V6PLUS Спецификация Мощность Макс. Давление 75КВТ Макс. Давление 420 Мпа Макс. расход воды 7.4 л/мин Макс. доступный диаметр сопла 0.45 мм Электропитание 380В/50Гц/3PH Рабочая температура 5 - 40°C Температура хранения 2 - 40°C Объем аккумулятора 1.2Л Масляный бак 200Л Размер 2100*1270*1420мм Вес 1700 КГ Давление охлаждающей воды на входе 15.1 л/мин 0.24 МПа Давление на входе в систему подачи воды для резки 11.4 л/мин 0.3МПа Насос APW-A22S Спецификация Мощность главного двигателя 32.8КВТ Макс. Давление 420 Мпа Макс. расход воды 4 л/мин Макс. доступный диаметр сопла 0.35 мм Электропитание 380В/50Гц/3PH Рабочая температура 5 - 40°C Температура хранения 2 - 40°C Объем аккумулятора 1.2Л Масляный бак 200Л Размер 2715*1035*1191мм Вес 1100 КГ Давление охлаждающей воды на входе 15.1 л/мин 0.24 МПа Давление на входе в систему подачи воды для резки 11.4 л/мин 0.3МПа СИСТЕМА УПРАВЛЕНИЯ ЧПУ ECS Программное обеспечение для ЧПУ марки ECS итальянского производства. зрелое и стабильное Управление перемещениями по шине EtherCAT Графика в реальном времени: в программе предусмотрен ручной и/или автоматический зум для визуализации контура плиты Установка начальной и конечной точек резания Процедуры: получение и автоматическое управление смещением пластин Возможность приостановить текущую операцию. начать другую и. по окончании. автоматически перезапустить первую На базе операционной системы Window 10 Обеспечивает многоязычный интерфейс работы Встроенное программное обеспечение для програмирования ECSCAM СИСТЕМА УПРАВЛЕНИЯ СТАНКАМИ С ЧПУ WEIHONG Промышленная компьютерная платформа; Интеграция профессионального управления движением с высокой производительностью. Управление перемещениями по шине; специализированное CAM-программное обеспечение для гидроабразивной обработки; импорт файлов DXF. 2D-графика автоматически преобразуется в файлы G -кода; Автоматический анализ косого резания с фиксированным углом. Поддержка 3D-моделирования и резки; автоматическая генерация линий подвода и отвода. Интеграция базы данных гидроабразивной обработки. Автоматическое измерение высоты. Управление расходными материалами. Резервуар для абразивных материалов Мини-бункер Спецификация Мин. Давление воздуха на входе 0.2 Мпа Производительность по абразиву 120 кгс Мин. Расход воздуха на входе 0.3 м3/мин Управление самоподачей Воздушный клапан для предотвращения заклинивания и поломки Самоуплотнение ОПЦИИ Воздушный охладитель Агрегат масляного охлаждения Умягчитель воды Дистанционный контроллер Полностью закрытый стол Автоматический гранатоудалитель Лазерный детектор высоты Конструкция с двойным усилителем Программное обеспечение для раскроя Alma Постпроцессор Alma 3-D Система загрузки и выгрузки .spec-list { padding-right: 15px; width: 70%; } .content-wrapper { padding-top: 20px; } .spec { flex-direction: column; } .title-row { text-align: center; } .name-row { width: 199pt; border-left-style: solid; border-left-width: 1pt; } .value-row { width: 99pt; border-right-style: solid; border-right-width: 1pt; word-break: break-all; } .title-tr .name-row { text-align: center; } .description { width: 100% } table { border-collapse: collapse; } .border_bottom { border-bottom: 1px solid black; } .pageTextCeo table { border: 1px solid; } .pageTextCeo table td { border: 0; } .pageTextCeo .apw table td { line-height: 1em; font-size: 0.80rem; } @media (max-width: 450px) { .pageTextCeo table td { font-size: 11px } } .table-wrapper { display: flex; padding-top: 20px; align-items: center; } @media (max-width: 1024px) { .table-wrapper { flex-direction: column; align-items: center; } } .table, .table-image { width: 50%; text-align: center; } .max-width { width: 100%; } .max-width .value-row { text-align: center; } .pageTextCeo .header-table { display: flex; justify-content: center; } .header-table { margin-top: 20px; background: #c22026;; min-height: 2rem; display: flex; justify-content: center; } .header-title { text-align: center; color: #fff; } .title_center { text-align: center; } .content-wrapper { display: flex; flex-direction: column; } .product-item { display: flex; } .product-image { display: flex; align-items: center; max-width: 30%; } @media (max-width: 1024px) { .product-item { flex-direction: column; } }
