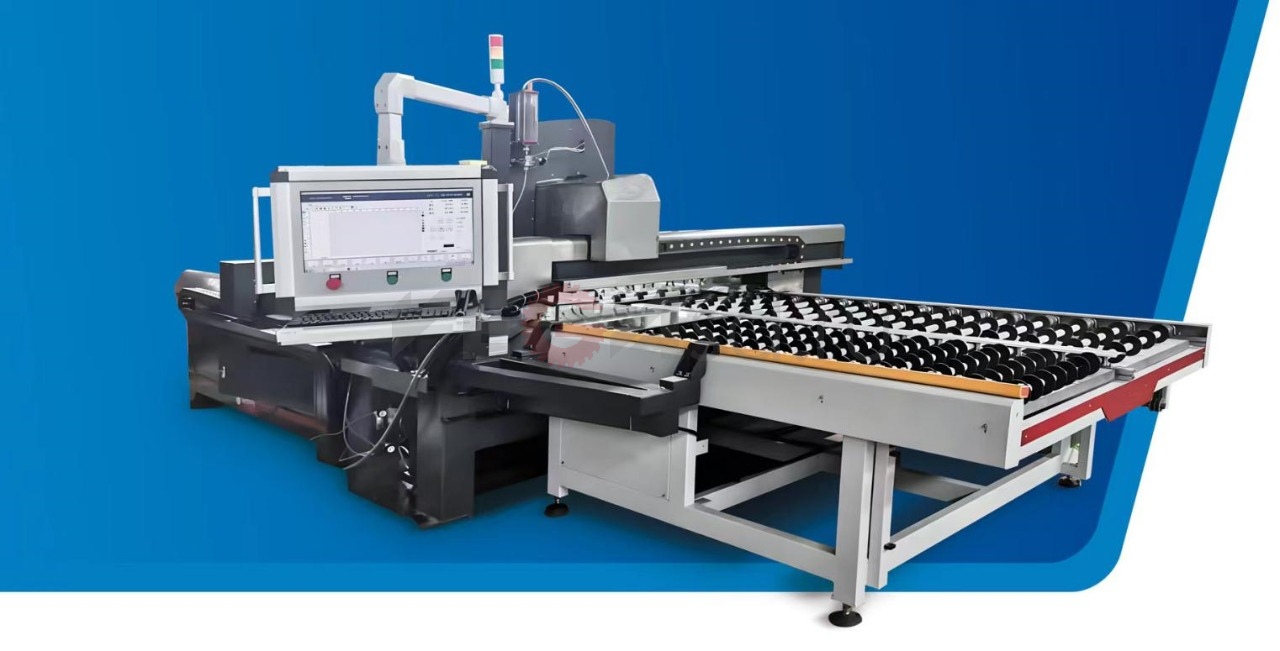

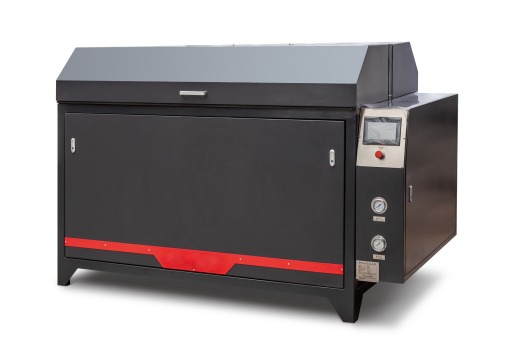

Станок для водоструйной резки VitReX 4025

Назначение и принцип работы

Станок VitReX 4025 предназначен для высокоточного раскроя стекла и других материалов методом гидроабразивной резки. Оборудование оснащено трехосевой режущей головкой, которая подает смесь воды и абразива под давлением до 450 МПа. Автоматизированная система управления позволяет выполнять сложные контуры с точностью ±0.1 мм.

Особенности и преимущества

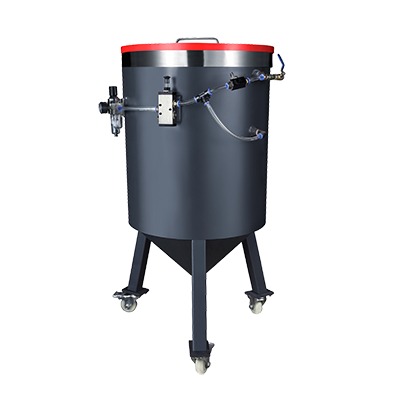

Консольная конструкция станка обеспечивает удобство обслуживания и высокую жесткость при обработке. Погружная винтовая направляющая балка и съемный слив упрощают очистку рабочей зоны. Пневматическая система подачи песка не требует электричества высокого напряжения, что повышает безопасность эксплуатации.

Когда требуется замена

Регулярная замена расходных компонентов (сопел, уплотнений, абразивных трубок) необходима для поддержания качества резки. Износ деталей проявляется снижением точности обработки, увеличением шероховатости кромок и падением давления в системе.

Технические характеристики

• Максимальный размер обрабатываемого стекла: 4000×2500 мм
• Точность резки: ±0.1 мм
• Максимальное давление: 450 МПа
• Мощность основного двигателя: 28.3 кВт
• Источник питания: 380 В, 50 Гц
• Скорость резки: 0.05–3.5 м/мин
• Установленная мощность: 40 кВт

Почему выгодно купить в Vega

Компания Vega предлагает оригинальное промышленное оборудование с гарантией. В наличии полный комплект запасных частей и расходных материалов. Осуществляем доставку по всей России и СНГ, предоставляем профессиональную консультацию по подбору и обслуживанию станков.

Совместимость и характеристики

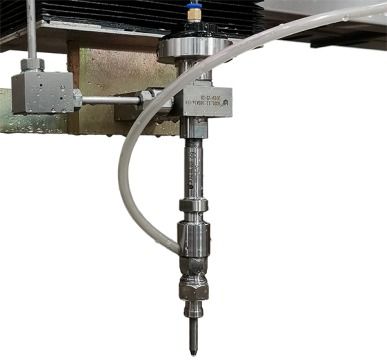

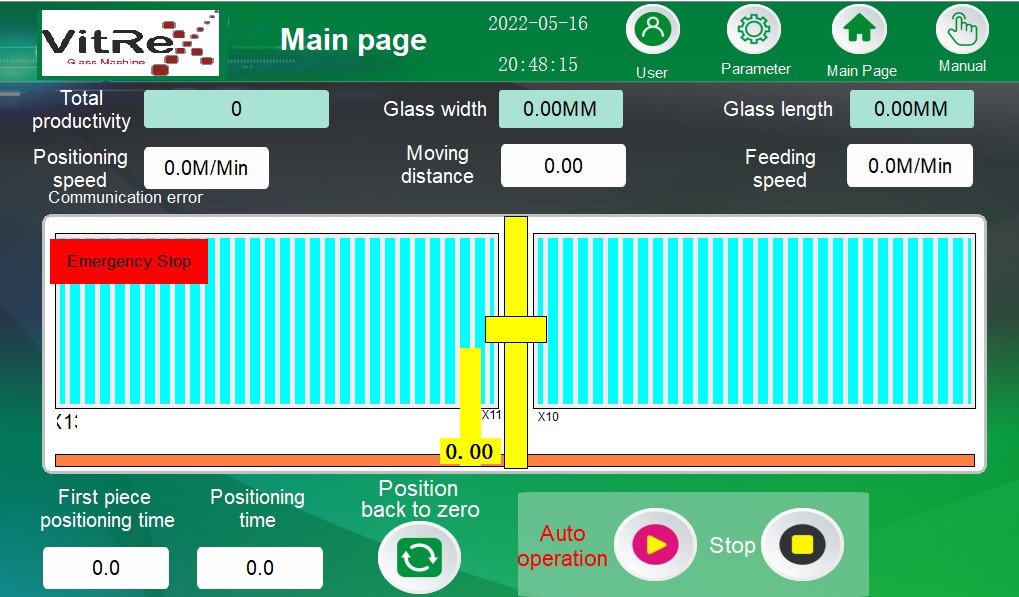

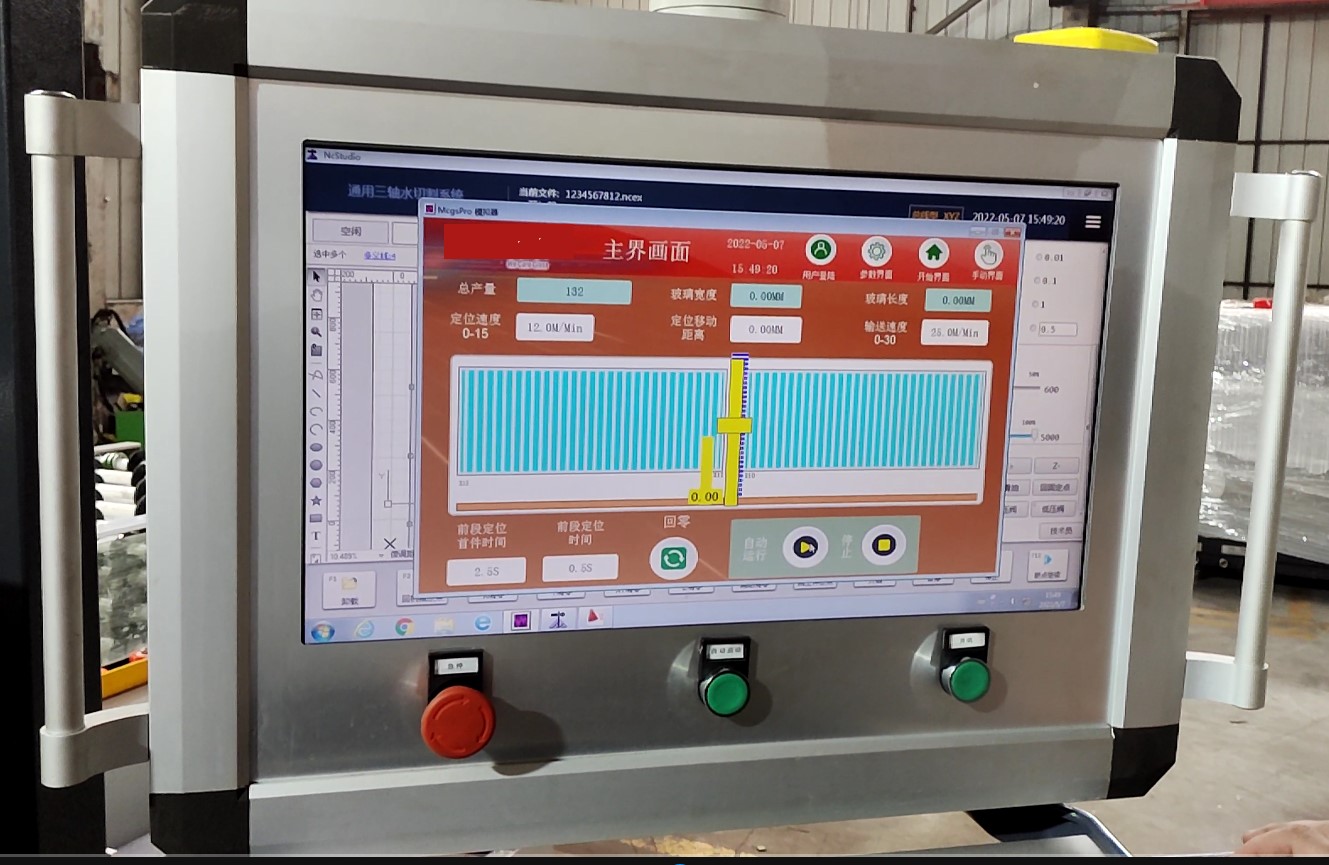

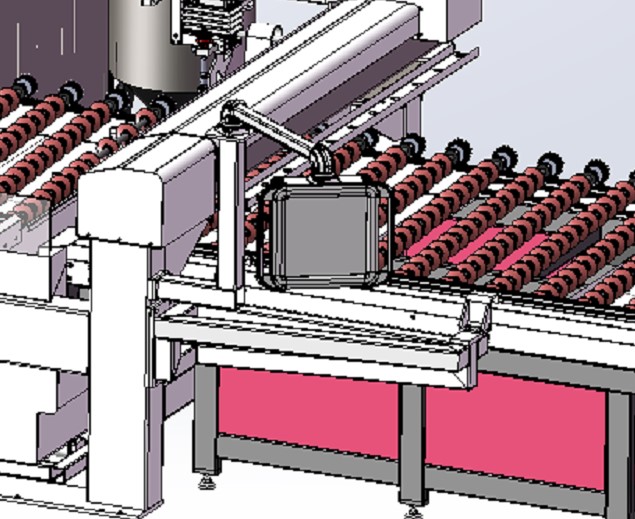

Конфигурация оборудования Режущая головка Режущая головка для водоструйной резки: трехосевая. Преимущества: удобство в эксплуатации, простая конструкция, лёгкость в обслуживании. Можно настроить автоматическое перемещение в контрольную точку во время резки и автоматический подъем режущей головки после завершения операции. Противопесочный клапан находится спереди (с той же стороны, что и труба пневмосистемы режущей головки для простоты обслуживания). Зона резки Конструкция: консольная. Ход вала: ось X 140 мм, ось Y 1500 мм, ось Z 60~80 мм. Общая площадь зон резания: X 4000 мм, Y 2500 мм, Z 60~80 мм. Макс. размер стекла: 4000x2500 мм. Мин. размер стекла: 800x400 мм. Макс. диаметр отверстия: 140 мм. Точность резки: ± 0,1 мм. Точность повторного позиционирования: ± 0,15 мм. Погружная винтовая направляющая балка. Съемный слив для простой очистки и обслуживания. Загрузочный транспортёр: максимальная скорость перемещения 25 м/мин. Разгрузочный транспортёр: максимальная скорость перемещения 25 м/мин. Контроллер ЧПУ Встроенный блок управления станком ЧПУ и экран дисплея просты в обслуживании и эксплуатации. Высокоэнергетичная установка Режим запуска стартового двигателя: гидропривод. Мощность основного двигателя: серводвигатель с постоянными магнитами 28,3 кВт. Максимальное давление сброса: 450 МПа. Нормальное рабочее давление: 350-380 МПа. Источник питания: 380 В, 50 Гц. Способ охлаждения: охлаждение циркуляцией масла. Аккумулятор: высокого давления, импортированный из Тайваня. Интерфейс «человек-машина»: интерфейс нагнетателя отображает аварийные сигналы, такие как утечка воды, аномальное давление, перегрев, запросы на обслуживание и автоматическая диагностика различных ошибок. Система подачи абразива. Пневматическая система подачи песка, которая не нуждается в электричестве высокого напряжения, она безопасна и надежна. Максимальный объем воды для гидроабразивной резки: 200 кг. Последовательность технологического процесса № Процесс 01 Поступление в точку позиционирования скан-кода и останов 02 Механизм сканирования выполняет идентификацию, а также открывает и загружает файлы обработки из указанной папки (возможно ручное управление) 03 Конвейерная линия транспортирует листы стекла к центру 04 Струя воды начинает резку 05 Подается сигнал для транспортировки после завершения резки 06 Линия загрузки и разгрузки взаимодействуют для транспортировки готовой продукции 07 В процессе выгрузки готовой продукции из разгрузочной линии производится грубая очистка от скопившегося песка на ее поверхности. 08 Разгрузочная линия транспортирует готовый продукт Интерфейс оператора Образец стекла Параметр Основные технические характеристики: Скорость резки 0,05~3,5 м/мин (в зависимости от материала) Установленная мощность 40 кВт Давление воды на входе 0,2~0,4 МПа Максимальный коэффициент расхода воды 3,7 л/мин Коэффициент расхода отработавшего масла 10~71 л/мин Степень сжатия воды 20:1 Размер выходного отверстия 0,33 мм Скорость резания (для справки) Толщина стекла (мм) 4 мм 6 мм 8 мм 10 мм 15 мм 20 мм Скорость резания (мм/мин) 2000~3000 1200~1800 1000~1500 600~1100 250~600 300~400 II Характеристики насоса высокого давления RC-450B Описание деталей усилителя Изготовитель корпуса резервуара Foshan RICH Поршень импортный Прокладки импортируется из США Цилиндр высокого давления импортируется из США Керамический плунжер (керамический стержень) импортный Уплотнение высокого давления импортное Клапан пуска воды импортный Производитель аккумуляторов Foshan RICH (импортный) Тип масляного насоса Плунжерный насос Максимальное давление масляного насоса 31,5 МПа Мощность основного двигателя 28,3 кВт Объем масляного бака 70 л Пропорциональный клапан HUADE Обратный клапан для электролита HYTEK, США Программное обеспечение системы управления станком ЧПУ WEIHONG, Шанхай Программное обеспечение для ЧПУ Auto CAD, win7 Конструкция выключателя воды высокого давления Пневматический выключатель Поставщик осевых двигателей и приводов WEIHONG, Шанхай Насос PEDROLLO, Италия Гусеница импортная Шариковый винт импортный Другое оборудование Schneider Приложение 1: Запасные части установки для водоструйной резки (для цилиндра насоса высокого давления RC450B) № Описание Размер Кол-во 01 Выходное отверстие 0,33 мм 4 02 Оправка для трубы подачи абразивного материала 7,14 2 03 Труба пневмосистемы 7,14 1 04 Защитный экран 2 05 Крепежная гайка для трубы пневмосистемы 2 06 Корпус сопла для 3-осевой головки 7,14 1 07 Накладка переключающего клапана 2 08 Уплотнение переключающего клапана 2 09 Гайка дверцы (I) 3/4” 2 10 Гайка дверцы (II) 3/4” 1 11 Муфта трубки высокого давления (I) 3/8” 2 12 Муфта трубки высокого давления (Ⅱ) 1/4” 2 13 Накладка клапана соотношения давлений 2 14 Накладка обратного клапана (новая) 2 15 Накладка шарового клапана 2 16 Крепежная гайка крышки впускного клапана 2 17 Керамический шарик впускного клапана 2 18 Крышка впускного клапана 2 19 Набор уплотнений высокого давления 2 20 Пружина датчика сдвига 2 21 Привод датчика сдвига 2 22 Комплект инструментальных средств 1 23 Наждачная бумага №320 5 24 Наждачная бумага №1000 5 25 Наждачная бумага №2000 5 26 Наждачная бумага 5 27 Инструмент для демонтажа переключателя давления - 1 28 Инструмент для демонтажа комплекта уплотнений высокого давления - 1 29 Ключ для демонтажа цилиндра высокого давления - 1 30 Разводной ключ - 1 31 Ключ - 1 32 Крестовая отвертка 1 33 Шлицевая отвертка 1 34 Отвертка 1 35 Отвертка 1 36 Индикатор показания по круговой шкале 1 37 Плоскогубцы 1 38 Масло 1 39 Принципиальная электрическая схема 0 1 40 Микрометр 1 41 Абразив #80 сито 80 500 кг 42 USB-накопитель (CAD на английском языке + руководство по эксплуатации) 1 шт. 43 Винт 5*10 20 шт. 44 Винт 6*10 20 шт. 45 Тройниковый соединитель для воздушного компрессора Тройниковый соединитель для воздушного компрессора (быстроразъемное соединение) 8 см 2 46 Каталог запчастей 3 47 Каталог паркетных узоров 5 48 Клавиатура и мышь 1 Приложение 2: Срок службы расходных деталей для станка гидроабразивной резки (для насоса высокого давления RC-450B) Сер. № Подсистема Описание Срок службы (часы) На русском языке На китайском языке 01 Шарнир Шарнир 300 ~ 600 02 Реле уровня воды Комплект уплотнений реле уровня воды 200 ~ 400 03 Накладка на реле уровня воды 200 ~ 400 04 Детали сопла Соединительный стержень режущей головки 600 05 Отверстие 30 ~ 50 06 Корпус сопла 300 07 Оправка для трубы подачи абразивного материала 100 ~ 200 08 Труба подачи абразивного материала (сопло) 80 ~ 120 09 Муфта трубы подачи абразивного материала 100 ~ 200 10 Защитный экран 100 ~ 200 11 Усилитель Комплект для ремонта обратного клапана 300 ~ 500 12 Комплект уплотнений высокого давления 200 ~ 500 13 Накладка на клапан // изменяемый размер 14 Впускной клапан изменяемый размер 15 Бесконтактный переключатель изменяемый размер 16 Масляный цилиндр Упорное кольцо изменяемый размер 17 Уплотнительное кольцо/сальники изменяемый размер 18 Детали масляной системы Масляный фильтр 70 ~ 100 19 Основной контроллер ЧПУ Мышь и клавиатура изменяемый размер 20 Средства соединения под давлением Трубки высокого давления 800 ~ 1200
