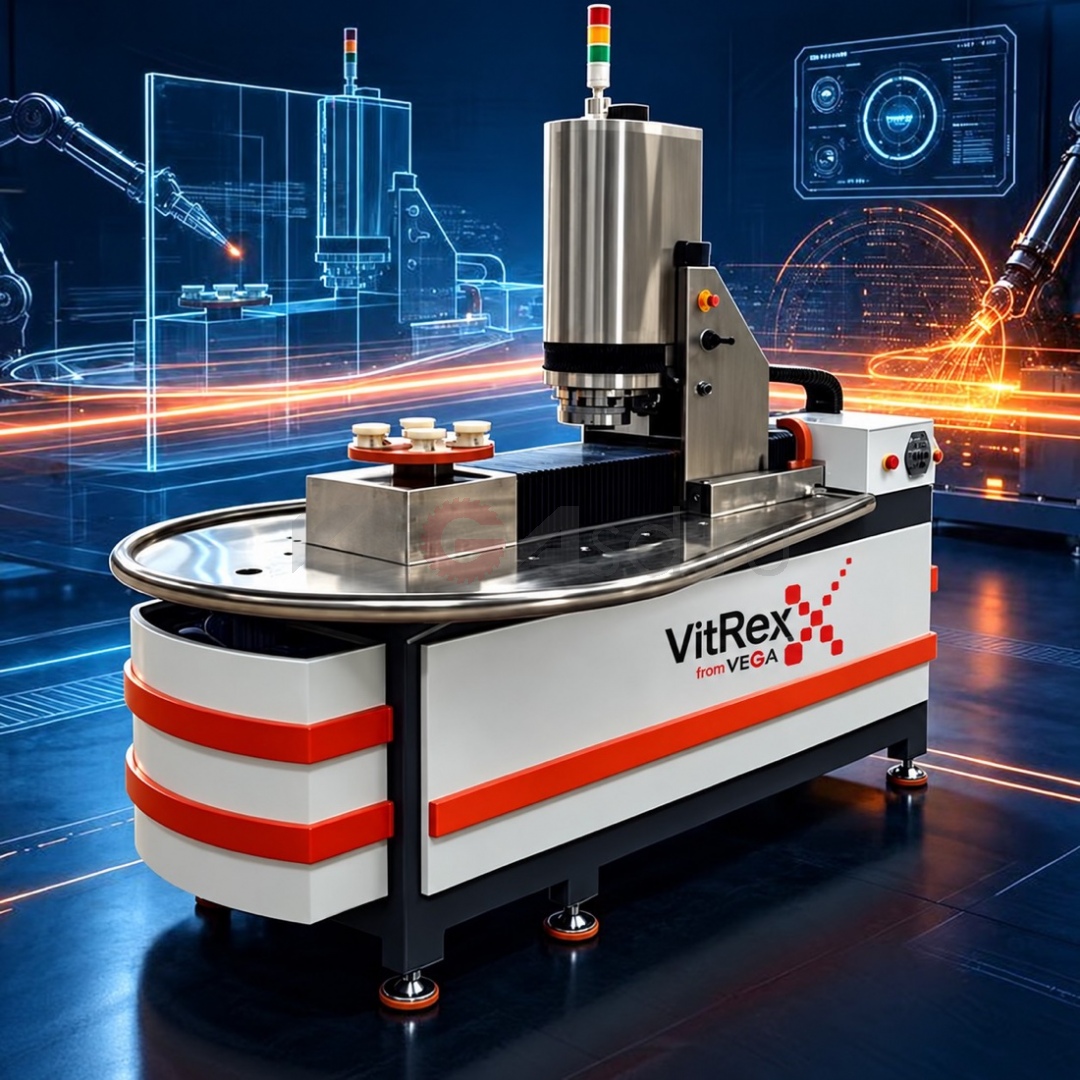

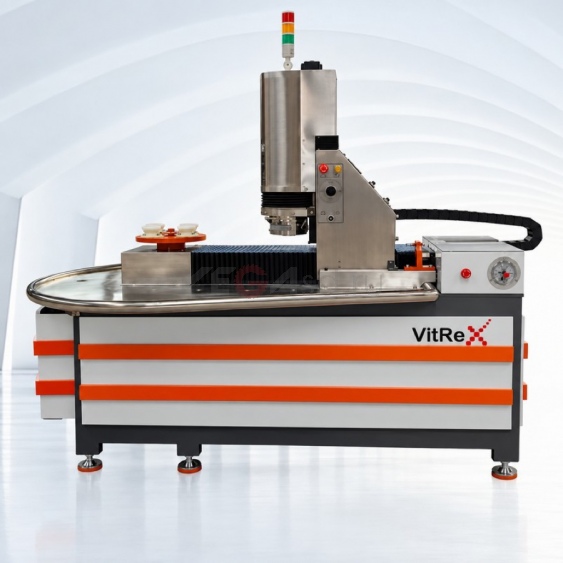

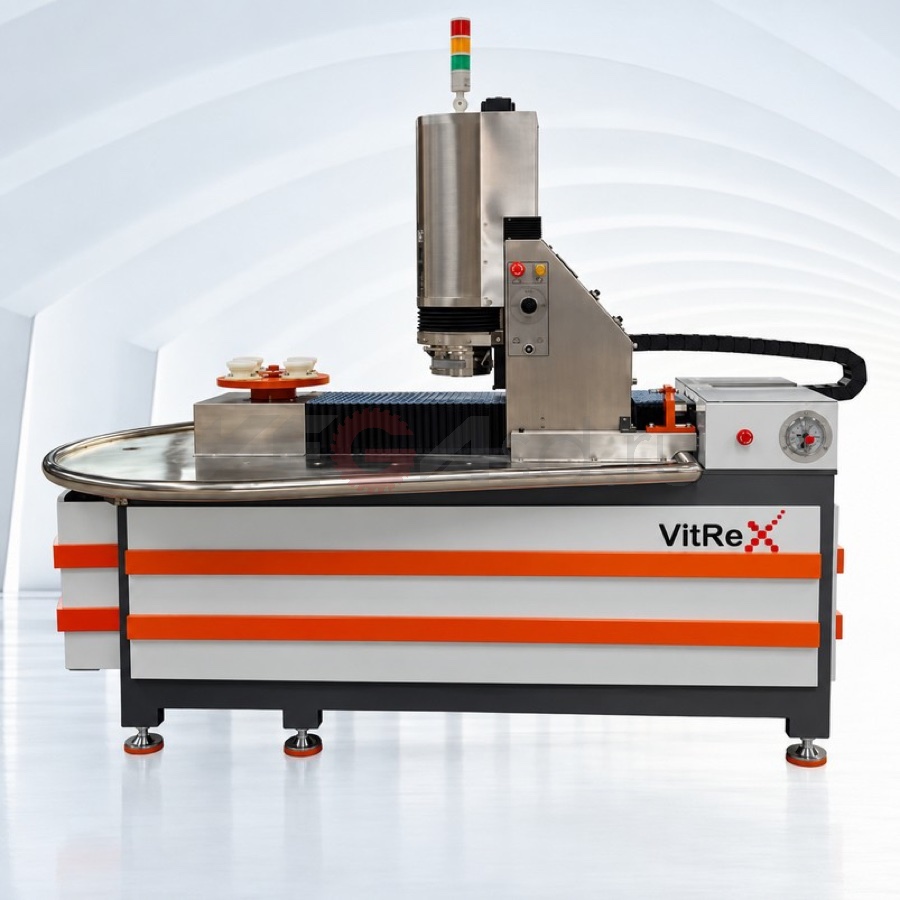

Автоматический станок для шлифования фигурной и криволинейной кромки стекла VitReX

VitReX — автоматический станок для шлифования фигурной и криволинейной кромки стекла. Контур определяется по фактической геометрии заготовки: от автоматического поиска кромки до управляемого шлифования по найденной траектории.

Для задач, где требуется именно шлифование фигурной кромки, нет необходимости приобретать функционально избыточный и дорогостоящий CNC-центр — специализированный VitReX выполняет целевую операцию в пределах подтверждённых параметров.

Назначение и принцип работы

Станок предназначен для автоматизированного шлифования кромки фигурного и криволинейного стекла. Основной технологический принцип — определение фактической границы установленной заготовки и построение рабочей траектории непосредственно по её геометрии. Сложный контур распознаётся без предварительного построения чертежа и ручной привязки детали; после определения кромки рабочий узел выполняет последовательное шлифование по найденному контуру.

Рабочий цикл

• Установка стекла — заготовка размещается на рабочей поверхности и фиксируется вакуумным присосом.
• Автоматический поиск кромки — система определяет фактический контур детали и формирует рабочую траекторию.
• Шлифование — рабочий узел следует по найденной кромке; съём за один проход составляет 0,5–2 мм.
• Контроль процесса — алгоритмическая система контролирует рабочий цикл; шлифовальный круг охлаждается водой.

Обрабатываемые формы и возможности

• Свобода геометрии — удлинённые, прямоугольные, квадратные, круглые, многоугольные детали и произвольные криволинейные контуры.
• Траектория по реальной заготовке — обработка строится по фактическому контуру стекла, а не только по заранее заданной геометрии.
• Алгоритмическая адаптация — автоматическое сопоставление параметров шлифования с распознанной формой.
• Управляемый процесс — оператор задаёт количество циклов шлифования в зависимости от требуемого результата.
• Стабильная фиксация — стекло удерживается на рабочей позиции вакуумным присосом.

Технические характеристики

Требования к установке

• Электроснабжение: 380 В, установленная мощность 3 кВт.
• Охлаждение: водяное охлаждение шлифовального круга (требуется заполнение бака водой).
• Размещение: габариты 2600 × 1300 × 1800 мм, масса 800 кг — учитывайте рабочую зону и доступ к узлам обслуживания.

Перед заказом уточните форму и максимальные размеры типовых деталей, требуемое качество кромки и комплектацию поставки. Технические параметры приведены по материалам производителя и фиксируются в спецификации к договору.
