Двусторонний станок CMS DE для шлифовки и полировки кромки стекла

Цена по запросу
Запросить предложение

Комплектация и условия — в предложении.

Другие способы связи
Доставка и оплата

Крупные грузы — со склада в Мытищах, мелкие — из офиса. Условия перевозки и оплаты — в предложении.

Сервис и поддержка

Пусконаладка, обучение, обслуживание и запчасти — по согласованному объёму работ.

  • Особенности

    Назначение и принцип работы

    Дабл-эджер CMS DE предназначен для синхронной обработки двух противоположных кромок стекла. Заготовка последовательно проходит грубую шлифовку, чистовую обработку и полирование. При объединении двух модулей передаточным столом формируется L-образная линия обработки четырёх сторон с одной загрузкой.

    Последовательность работы

    1. Подготовить программу профиля, рабочую ширину и положение стекла на подающем конвейере.
    2. Выполнить синхронную обработку обеих сторон с контролем подачи и давления полировальных кругов.
    3. Проверить геометрию и передать заготовку на выходной конвейер либо на второй модуль линии.

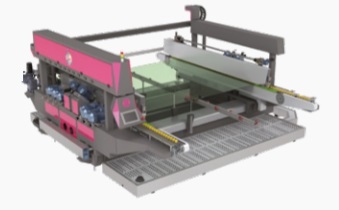

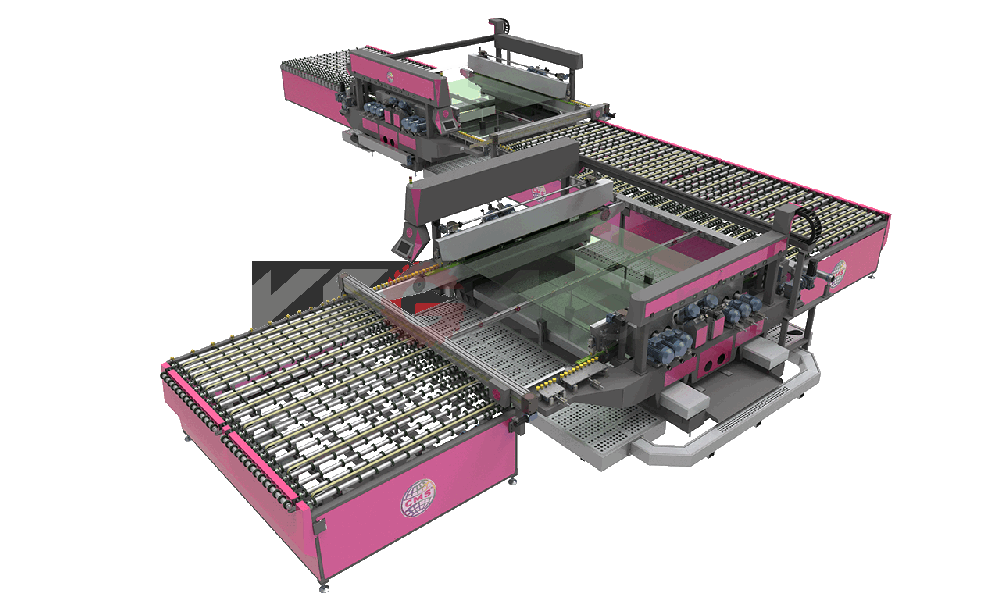

    L-образная линия двусторонней обработки CMS DE
    L-образная линия двусторонней обработки CMS DE

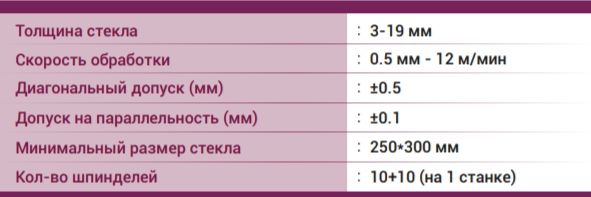

    Исходная техническая таблица CMS DE
    Исходная техническая таблица CMS DE

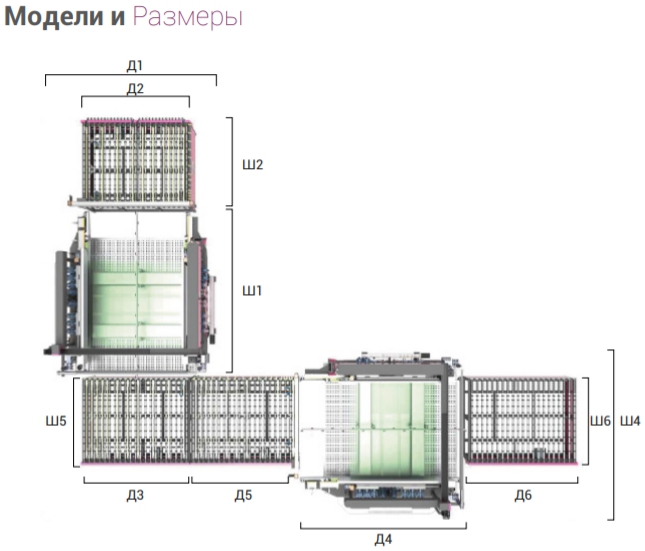

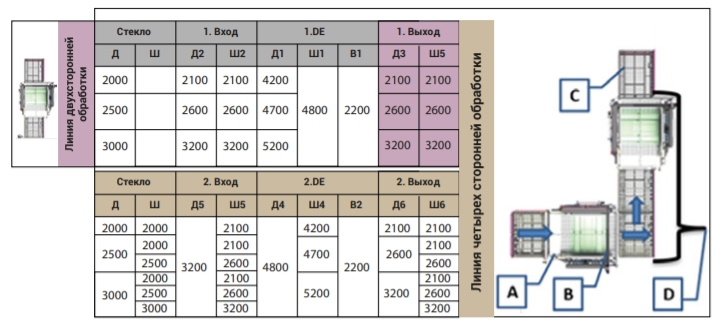

    Габаритная схема L-образной линии
    Габаритная схема L-образной линии
    Исполнения и схема модулей линии
    Исполнения и схема модулей линии

    Конфигурация

    Станок для двухсторонней обработки кромки стекла или Дабл-Эджер предназначен для чистовой шлифовки и полировки кромки стекла с целью устранения неровностей после разлома и профилирования прямой еврокромки с фасками под углом 45˚ с двух сторон за один проход. Станок отличается высокой производительностью и идеально подходит для серийного производства и потоковой обработке одинаковых заготовок.

    A- Подающий конвейер

    Удобная загрузка стекла на обрабатывающий станок с помощью автоматизированного подающего конвейера.

    - Экономия времени и предотвращение ошибок человеческого фактора

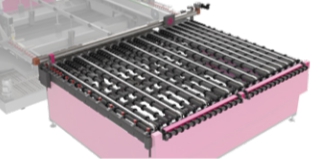

    Подающий конвейер
    Подающий конвейер

    B- Дабл-Эджер

    Станок оснащен 20 шпинделями и системой с ЧПУ, управляющей обработкой и подачей. При помощи 10+10 шпинделей две стороны стеклянной заготовки обрабатываются синхронно. Направляющие выдерживают повышенные нагрузки на высоких скоростях обработки, улучшают стабильность, надежность, точность и качество обработки.

    - Сервоприводная система
    - Автоматический контроль давления полировальных кругов
    - Точная параллельность
    - Грубая шлифовка, чистовая шлифовка и полировка.

    Кромкообрабатывающий модуль
    Кромкообрабатывающий модуль

    C- Выходной конвейер

    Используется для удобной выгрузки или автоматической подачи стекла на следующую стадию процесса изготовления изделия.

    - Надёжная конструкция из толстой стали
    - Автоматическая остановка стекла

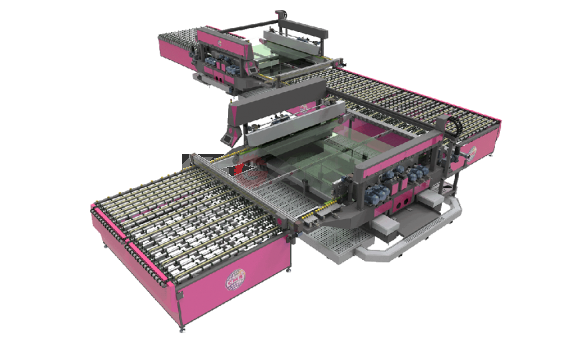

    D- L-образная линия Дабл-Эжер

    При совместном использовании двух станков Дабл-Эжер и соединяющего стола-транспортера образуется полностью автоматизированная высокоскоростная L-образная линия обработки кромки стекла с четырех сторон за одну загрузку, вдвое увеличивая производительность работ. Линию Дабл-Эжер также возможно выстроить в цепь из нескольких автоматических стеклообрабатывающих станков CMS или интегрировать с существующим оборудованием других производителей, обеспечивая беспрерывный производственный поток, работающий под минимальным контролем операторов.

    - Размер второго станка может быть отличным
    - Функционально полностью идентичный станок
    - Переход с помощью соединяющего стола-транспортера

    Основные характеристики

    1. Автоматическое позиционирование

    2. Автоматизированная система смазки

    3. Простое обслуживание

    4. Механизм системы подачи
    Механизм системы подачи стекла более точно выравнивает стекло по перпендикуляру, что гарантирует большую точность его обработки. Также это удобно при обработке стекла больших размеров и толщины.

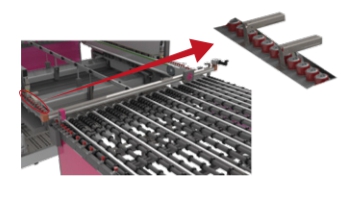

    Передача стекла между модулями
    Передача стекла между модулями

    5. Управление профилем
    Создание, редактирование и запись параметров

    6. Панель управления
    Простая и удобная для пользователя мультиязычная контрольная панель.

    7. Удаленный доступ
    Позволяет проведение диагностики и выявления неисправностей, устранения неполадок и обновления ПО дистанционно, сокращая время и затраты на технический сервис.

    8. Автономный привод
    Обработка стекла с обеих сторон осуществляется с помощью автономных сервоприводов. Синхронизированная электронная система обеспечивает простоту в обслуживании и повышает сроки эксплуатации станка.

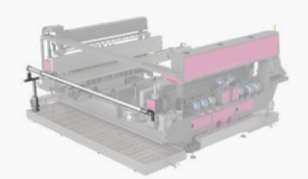

    Рабочий модуль двусторонней обработки
    Рабочий модуль двусторонней обработки

    9. Механизм средней опоры располагается в соответствии со стеклом
    10. Повышенный срок эксплуатации и максимальное удобство в использовании

    Дополнительные опции

    Опц. GRS: Автоматическое определения размеров стекла

    С целью достижения полной автоматизации процессов разработана функция измерения ширины и толщины подаваемого стекла. Система автоматически настраивает линию соответственно определенным размерам. Станок также имеет функцию автоматической коррекции ошибок. Опция включает функцию автоматического позиционирования.

    - Автоматическое измерение ширины
    - Автоматическое измерение толщины
    - Обработка данных
    - Регулировка параметров

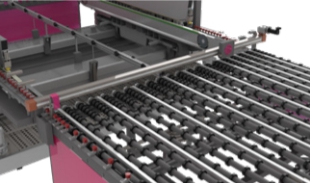

    Роликовый стол выгрузки
    Роликовый стол выгрузки

    Опц. PSW - Автоматическое позиционирование опорного механизма

    Нижний опорный механизм представляет собой устойчивую основу для поддержки стеклянных заготовок. Позиционирование происходит автоматически в соответствии с параметрами заданными оператором или функцией измерения длины и толщины стекла. Наличие нижней опоры позволяет минимизировать риск повреждения стекла и возможных травм операторов на производстве при ручных манипуляциях.

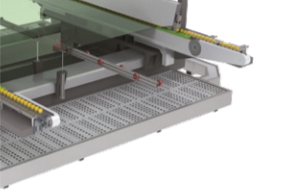

    Направляющие и рабочая группа
    Направляющие и рабочая группа

    Опц. OAK - Воздушный нож

    Для просушки стекла используется технология «воздушных нож», обеспечивая мощный воздушный поток для эффективного удаления с поверхности стекла остатков воды и стеклянной пыли.

    Кромкообрабатывающий модуль в составе линии
    Кромкообрабатывающий модуль в составе линии

    Опц. IAP - Автоматическое позиционирование подающего конвейера

    Подающий конвейер оснащен функцией автоматического позиционирования. Автоматическая проверка на перпендикулярность, при позиционировании стеклянной заготовки на подающем конвейере, ускоряет производственный процесс и устраняет возможные ошибки оператора. После контроля точности загрузки, стекло автоматически передается на обрабатывающий станок.

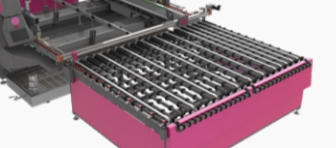

    Выходной конвейер
    Выходной конвейер

    Подбор исполнения и технологического режима

    Параметры первого и второго станков могут отличаться. При заказе согласовывают рабочие размеры каждого модуля, состав соединительного стола, направление потока и интеграцию с существующим оборудованием.
