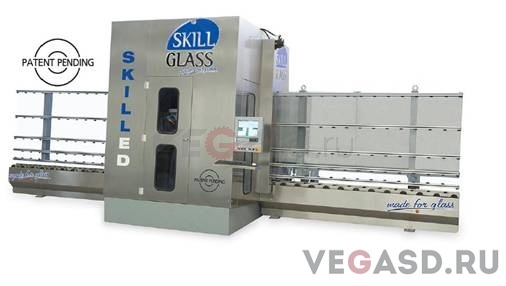

Вертикальный обрабатывающий центр для стекла с ЧПУ Skill Sfill 9 осевой

Связь с ведущим специалистом
+7 (495) - 505 - 79 - 78 / info@vegasd.ru

Наш инстаграм:

  • Особенности

    Автоматическая вертикальная 9ти осевой шлифовальный станок и кромочная машина для шлифовки и обработки фигурного стекла

    SKILL SFILL представляет собой 9ти осевой ЧПУ вертикальную шлифовальную и кромочную машину для автоматической обработки кромки, шлифования и полирования плоского и профилированного листового стекла (только на 3х сторонах) с толщиной 4-20мм. Машина состоит из 9ти осей и двух электрошпиндельный, установленных бок о бок друг с другом. Один электрошпиндель работает на нижнем плоском основании стекла в то время как другой следует за профилем фигурного стекла согласно запрограммированным формам в ЧПУ.

    Видео Skill Sfill

    ОПЕРАЦИИ ПО ОБРАБОТКЕ

    Машина может выполнять несколько операций по обработке:

    ШЛИФОВАНИЕ: этот тип обработки осуществляется алмазным колесом диаметром 150 мм, и может быть выполнен на плоском или форменном стекле, даже если оно слоистое или обработанным.

    ПОЛИРОВКА: полировка может быть выполнена на широких поверхностях 150мм диаметром колес.

    ПРИТУПЛЕНИЕ КРОМКИ: может быть осуществлено двумя головами с периферийными V-образными алмазными кругами.

    Неточные изменения должны быть меньше чем маршрутизация инструмента, используемого для обработки.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    SKILL E-D 3000x2000mm/6100x3200mm

    Габариты машины с роликами

    длина 8450 мм

    ширина 2910 мм

    высота 3300 мм

    Мин. размер поверхности стекла

    600 x 300 мм

    Макс. размер поверхности стекла

    3000x2000mm/6100x3200mm

    Мин. толщина обрабатываемого стекла

    4 мм

    Макс. толщина обрабатываемого стекла

    20 мм

    Высота рабочего уровня

    620 мм

    Скорость работы около

    0-15 м/мин.

    Поперечный ход - Y ось

    2000 мм

    Продольный ход- X ось

    3000 мм

    Электропитание (стандарт)

    380 В 50 Гц трехфазный

    Суммарно установленная мощность системы машины

    30 кВт

    Номинальная мощность шпинделя. N° 2 от:

    10 кВт (13,6 л.с.) каждого

    Скорость шпинделя с внутренним охлаждением инструмента

    0 - 10.000 об/мин

    ЧПУ 1600



    9 ось

    Числовая автоматическая смена инструмента

    8x2

    БАЗОВАЯ КОНФИГУРАЦИЯ МАШИНЫ

    - n. 2 зарядное устройство для инструмента с 8 станциями каждая;

    - n. 2 электрошпиндели 10 кВт (13,6 л.с.) до 10.000 об/мин. С внутренним жидкостным каналом охлаждения инструмента;

    - n. 1 входной ролик фланца;

    - n. 1 выходной ролик фланца;

    - n. 1 подача системы для поступательного движения стекла;

    - n. 1 ЧПУ CNI - NC1600;

    - Набор руководств для пользователей, программное обеспечение Skillglass Cad-Cam и ЧПУ;

    - автоматическая система смазки.

    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

    Операционная система Windows XP Embedded, используемая как современное ПО делает машину простой в использовании, даже для начинающих операторов.

    Программа, которую оператор использует для обработки позволяет осуществлять полный контроль всех параметров работы, настроек и инструментов детали.

    Обработка давлением полировочным колесом установлена на основе более ранних параметров, таких как полировка стекла и окончательная отделка, результаты отличные.

    С помощью специальных функций ПО можно просто и безопасно создать серию с числовым управлением заданных конструкций и обрабатываемых типов.

    Другое ПО, поставляемое с самой системой Skillglass Cad-Cam, позволяет оператору создавать стекло любой формы и дизайна, а также за импорта DXF файлов, которые потом могут быть использованы для создания программы для работы с машиной. Программа является параметрической, а также позволяет менее опытным пользователям творить просто и быстро в связи с использованием заданной формы, для оптимизации сроков и процедур.

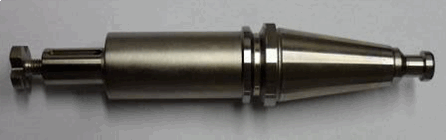

    КРЕПЛЕНИЕ ИНСТРУМЕНТОВ ISO 40 КОЛЕСА

    Никелированные крепежи ISO 40 со сдвигом O22 для крепления колеса (или нескольких колес одновременно) с максимальной толщиной в 40 мм.

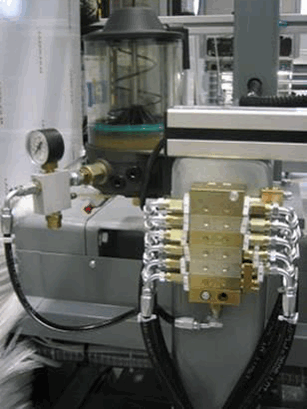

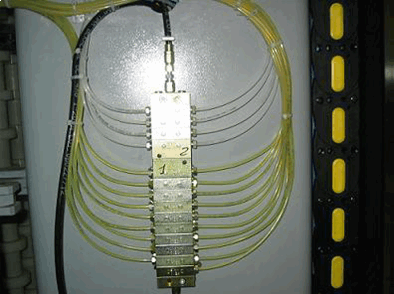

    АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

    Эта система состоит и система центрального насоса и множества точек смазки, которые подают смазку одновременно, в нужное время и с нужным количеством.

    Регулярная смазка позволяет предотвратить изнашивание таких важных компонентов как подшипники и линейные движки. Любой возможный риск сбоя сводиться к минимуму, а расходы на обслуживание существенно снижаются.

    СИСТЕМА РЕГЕНЕРАЦИИ ВОДЫ

    (ОПЦИЯ)

    Эта система состоит из двух пластиковых емкостей для восстановления воды и ее повторного использования в качестве внешнего охлаждения инструментов во время работы.

    АВТОМАТИЧЕСКОЕ СЧИТЫВАНИЕ ДАННЫХ ЛИСТОВ СТЕКЛА

    (ОПЦИЯ)

    Считывание прямого положения стекла может быть полностью автоматическим благодаря механическому датчику, который считывает высоту, и двух высококачественных лазерных датчиков, которые считывают толщину и длину. Действительно для обработки прямоугольных листок стекла, даже при различном размере и толщине, оператор может присутствовать только при загрузке и выгрузке листа стекла, потому что все размеры автоматически считываются машиной и также самостоятельно заменяется инструмент по толщине стекла.

    Недостаточно точные измерения должна быть меньше, чем маршрутизация инструментов, используемых для обработки.

    СИСТЕМА ДЛЯ РАБОТЫ НИЗКОЭМИССИОННОГО СТЕКЛА

    (ОПЦИЯ)

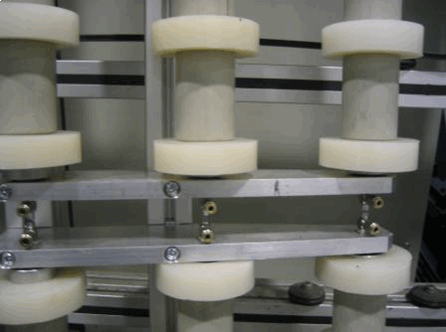

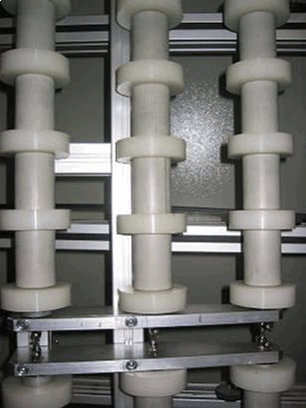

    Система обработки низкоэмиссионного стекла (LOW-E) состоит из системы центрального пресса, включающий серию роликов, которые в отличии от стандартной версии, состоят из специальных литых силиконовых колец и механической системы, которая запускает боковые силиконовые щетки на поверхность стекла, таким образом что щетки остаются закрытыми во время всей обработки и открываются только когда стекло проходит через них, не касаясь поверхности.

    Эти новые приложения позволяют машине обрабатывать все виды стекл, особенно самые деликатные низкоэмисионные стекла.

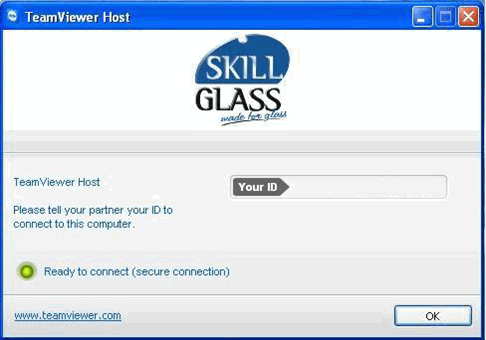

    ТЕЛЕ-помощь

    (ОПЦИЯ)

    Консультация по ЧПУ NC 1600

    Благодаря соединению интернета непосредственно с CN его можно связать с нашим ON-LINE техническим сервисом для решения возможных проблем. Услуги, предоставляемые нашим ON-LINE специализированными техниками это:

    - системная диагностика и передачу программ;

    - двустороннюю передачу программ, данных машины, т.п.;

    - приобретение данных машины через PLC;

    - CNC решение проблем и устранение неполадок без необходимости присутствия технического персонала;

    - контракт на годовую дистанционную помощь.

    КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА

    (ОПЦИЯ)

    Кондиционер для электрошкафа с холодильной мощностью 2000 Вт.

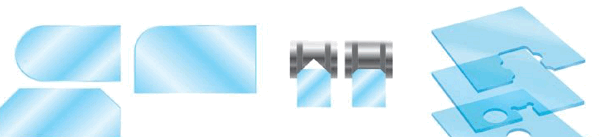

    ОБРАЗЦЫ РАБОЧИХ ПОВЕРХНОСТЕЙ СТЕКЛА
