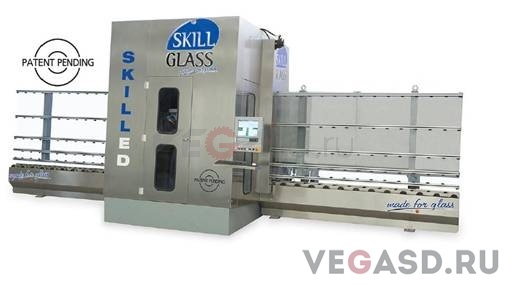

Вертикальный обрабатывающий центр для стекла с ЧПУ Skill Drill 6 осевой

Связь с ведущим специалистом
+7 (495) - 505 - 79 - 78 / info@vegasd.ru

Наш инстаграм:

  • Особенности

    Автоматическая вертикальная 6ти осевой сверлильный станок для сверления и фрезерования прямых листов стекла

    SKILL DRILL представляет собой 6ти осевой сверлильный станок, предназначенный для изготовления отверстий, пазов, снятия фаски и создания отверстий любого типа на прямых плоских листах стекла толщиной от 4 до 20 мм.

    Машина состоит из 6ти интерполированных осей, X XG YVZW, и двух электрошпинделей, которые расположены напротив друг друга, закрепляющие центральную часть, идеально подходящую для просверливания отверстия.

    Видео Skill Drill

    ОПЕРАЦИИ ПО ОБРАБОТКЕ

    Машина может выполнять несколько операций по обработке:

    БУРЕНИЕ: благодаря противоположным головам, выполняется с максимальной скоростью и всегда гарантирует оптимальное качество и точность.

    ФРЕЗЕРОВАНИЕ: в связи с высоким уровнем системы точности и надежности, фрезерование это быстрая и простая операция для раздробления вставки в считанные секунды с множеством измельчающих инструментов.

    ПОЛИРОВКА: полировка может осуществляться в небольших вставках с 50 или 30 мм шлифовальным кругом.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    SKILL E-D 3000x2000/3200*6100

    Габариты машины с роликами

    длина 8450 мм

    ширина 2910 мм

    высота 3300 мм

    Мин. размер поверхности стекла

    600 x 300 мм

    Макс. размер поверхности стекла

    3000 x 2000 мм/ 6100 x 3200 мм

    Мин. толщина обрабатываемого стекла

    4 мм



    Макс. толщина обрабатываемого стекла

    20 мм

    Высота рабочего уровня

    620 мм

    Скорость работы около

    0-15 м/мин.

    Поперечный ход - Y ось

    2000 мм

    Продольный ход- X ось

    3000 мм

    Электропитание (стандарт)

    380 В 50 Гцтрехфазный

    Суммарно установленная мощность системы машины

    20 кВт

    Номинальная мощность шпинделя. N° 2 от:

    4 кВт (5,3 л.с.) каждого

    Скорость шпинделя с внутренним охлаждением инструмента

    0 - 12.000 об/мин

    ЧПУ 1600



    6 ось

    Числовая автоматическая смена инструмента слотов

    8x2





    БАЗОВАЯ КОНФИГУРАЦИЯ МАШИНЫ

    - n. 2 зарядное устройство для инструмента с 8 станциями каждая;

    - n. 2 электрошпиндели 10 кВт (13,6 л.с.) до 10.000 об/мин. С внутренним жидкостным каналом охлаждения инструмента;

    - n. 1 входной ролик фланца;

    - n. 1 выходной ролик фланца;

    - n. 1 подача системы для поступательного движения стекла;

    - n. 1 ЧПУ CNI - NC1600;

    - Набор руководств для пользователей, программное обеспечение Skillglass Cad-Cam и ЧПУ;

    - автоматическая система смазки.

    ПРОГРАММНОЕ БЕСПЕЧЕНИЕ

    Операционная система Windows XP Embedded, используемая как современное ПО делает машину простой в использовании, даже для начинающих операторов.

    Программа, которую оператор использует для обработки позволяет осуществлять полный контроль всех параметров работы, настроек и инструментов детали.

    Обработка давлением полировочным колесом установлена на основе более ранних параметров, таких как полировка стекла и окончательная отделка, результаты отличные.

    С помощью специальных функций ПО можно просто и безопасно создать серию с числовым управлением заданных конструкций и обрабатываемых типов.

    Другое ПО, поставляемое с самой системой Skillglass Cad-Cam, позволяет оператору создавать стекло любой формы и дизайна, а также за импорта DXF файлов, которые потом могут быть использованы для создания программы для работы с машиной. Программа является параметрической, а также позволяет менее опытным пользователям творить просто и быстро в связи с использованием заданной формы, для оптимизации сроков и процедур.

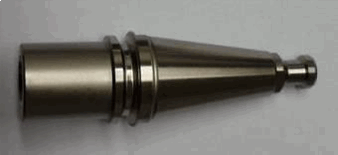

    КРЕПЛЕНИЕ ИНСТРУМЕНТОВ ISO 40 РОУТЕР И СВЕРЛА

    Никелированные крепежи ISO 40 с 1/2” соединением для крепления роутера, сверл и конического зенкера.

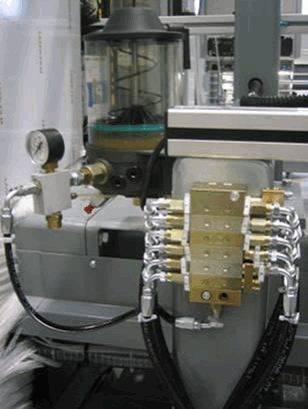

    АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

    Эта система состоит и система центрального насоса и множества точек смазки, которые подают смазку одновременно, в нужное время и с нужным количеством.

    Регулярная смазка позволяет предотвратить изнашивание таких важных компонентов как подшипники и линейные движки. Любой возможный риск сбоя сводиться к минимуму, а расходы на обслуживание существенно снижаются.

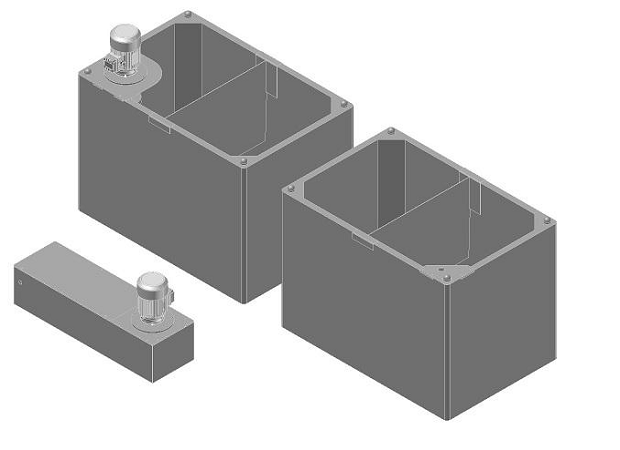

    СИСТЕМА РЕГЕНЕРАЦИИ ВОДЫ

    (ОПЦИЯ)

    Эта система состоит из двух пластиковых емкостей для восстановления воды и ее повторного использования в качестве внешнего охлаждения инструментов во время работы.

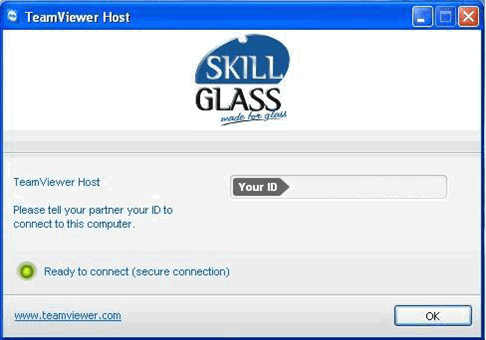

    ТЕЛЕ-помощь

    (ОПЦИЯ)

    Консультация по ЧПУ NC 1600

    Благодаря соединению интернета непосредственно с CN его можно связать с нашим ON-LINE техническим сервисом для решения возможных проблем. Услуги, предоставляемые нашим ON-LINE специализированными техниками это:

    - системная диагностика и передачу программ;

    - двустороннюю передачу программ, данных машины, т.п.;

    - приобретение данных машины через PLC;

    - CNC решение проблем и устранение неполадок без необходимости присутствия технического персонала;

    - контракт на годовую дистанционную помощь.



    КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА

    (ОПЦИЯ)

    Кондиционер для электрошкафа с холодильной мощностью 2000 Вт.

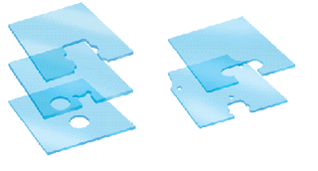

    ОБРАЗЦЫ РАБОЧИХ ПОВЕРХНОСТЕЙ СТЕКЛА
