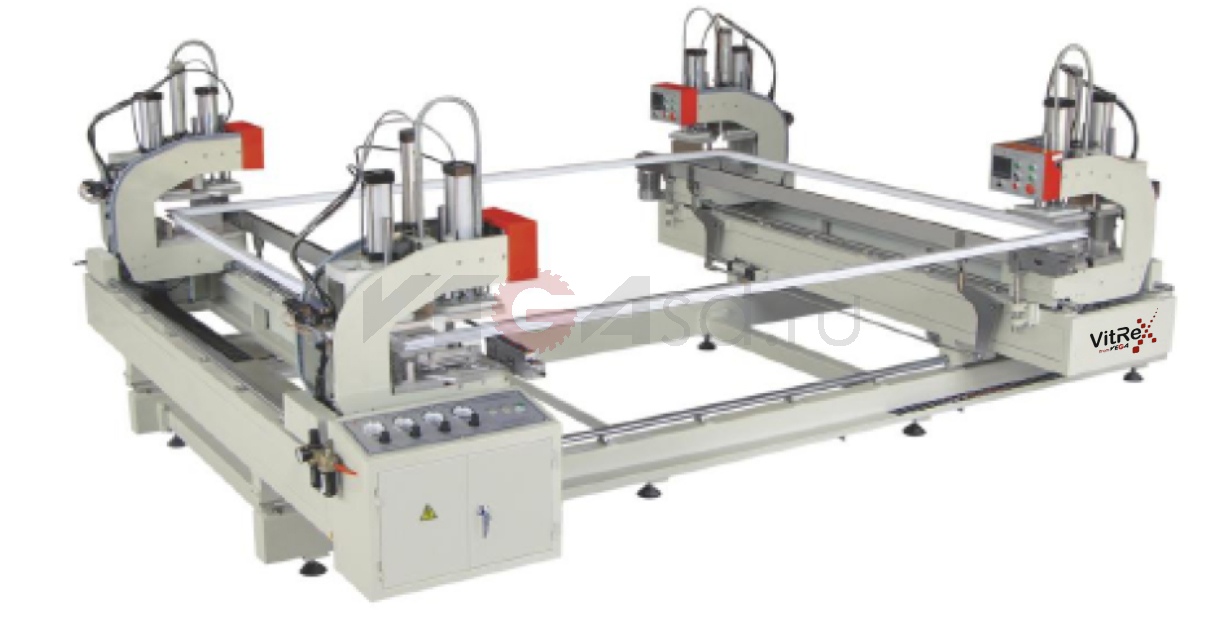

SHP4-CNC-4300B Горизонтальный четырехточечный сварочный аппарат
Комплектация и условия — в предложении.
Другие способы связи
Крупные грузы — со склада в Мытищах, мелкие — из офиса. Условия перевозки и оплаты — в предложении.
Пусконаладка, обучение, обслуживание и запчасти — по согласованному объёму работ.
-
Особенности
SHP4-CNC-4300B Горизонтальный четырехточечный сварочный аппарат — сварочное оборудование для ПВХ-профилей, применяемое на участке сборки рам и створок после раскроя и подготовки профиля. Станок организует последовательный цикл зажима, нагрева и соединения ПВХ-профилей под давлением, переводя качество сварки из ручной операции в управляемый технологический процесс.
Назначение и принцип работы
Четыре отрезка ПВХ-профиля устанавливаются в сварочные головы и зажимаются. После разогрева торцов нагревательные пластины уходят из зоны соединения, головы сводят элементы и формируют четыре сварных угла. ЧПУ/ПЛК управляет позиционированием и циклом для заданного размера рамы или створки.
Применение в производственном процессе
Сварочное оборудование применяется после подготовки ПВХ-профилей и формирует угловые соединения рамы или створки перед последующей зачисткой шва и сборочными операциями. Количество головок и компоновка определяют, сколько углов может обрабатываться за цикл. При оценке решения важно учитывать размеры изделий, профильную систему, требования к видимой части шва и организацию следующей операции. Для привязки к реальной номенклатуре полезно сразу сопоставить два подтвержденных параметра: «Рабочее давление воздуха» — 0,6–0,8 МПа; «Диапазон сварки» — 400 × 1000 – 2550 × 4300 мм.
Практическая оценка работы и преимущества
- Формирует сварной цикл с контролируемой последовательностью зажима, нагрева, сведения и выдержки профилей.
- Многоголовочная компоновка, если предусмотрена моделью, уменьшает количество отдельных сварочных установов на одну раму.
- Стабильная оснастка и заданный цикл упрощают повторяемую сборку серийных рам и створок.
Технические характеристики
Электропитание 380 В, 50 Гц Установленная мощность 4,5 кВт Рабочее давление воздуха 0,6–0,8 МПа Расход воздуха 280 л/мин Высота свариваемого профиля 20–120 мм Ширина профиля до 120 мм Диапазон сварки 400 × 1000 – 2550 × 4300 мм Габариты 5100 × 3500 × 1800 мм Что учитывать при подборе и интеграции
При подборе критичны максимальный размер рамы/створки, сечение профиля, количество сварочных голов, тип видимой поверхности, требования к шву, питание и расход сжатого воздуха. Для цветного профиля необходимо отдельно согласовать технологию ограничения или удаления сварочного наплыва.
Поставка, ввод в эксплуатацию и сервис
VEGA (ООО «Витрекс») выполняет подбор оборудования под профильную систему и номенклатуру изделий, согласование технической комплектации и поставку. Монтаж, пусконаладочные работы, обучение персонала, гарантийное и послегарантийное обслуживание выполняются в объеме, согласованном договором и спецификацией.
-
