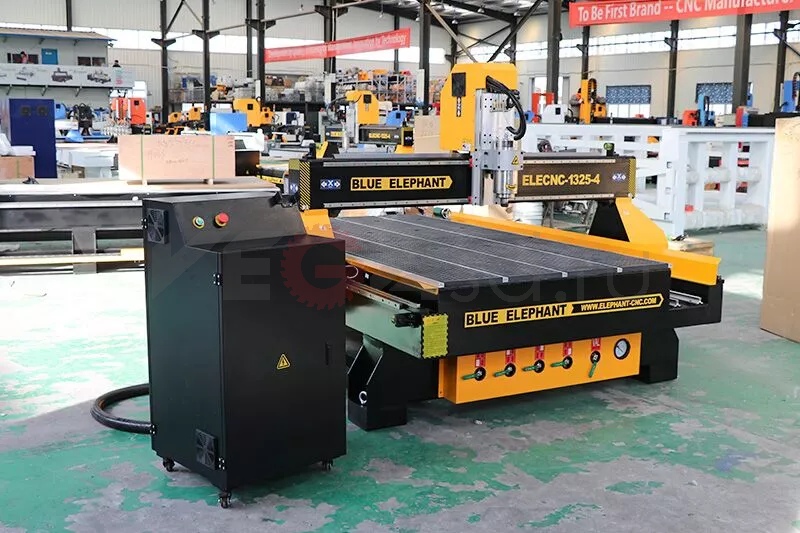

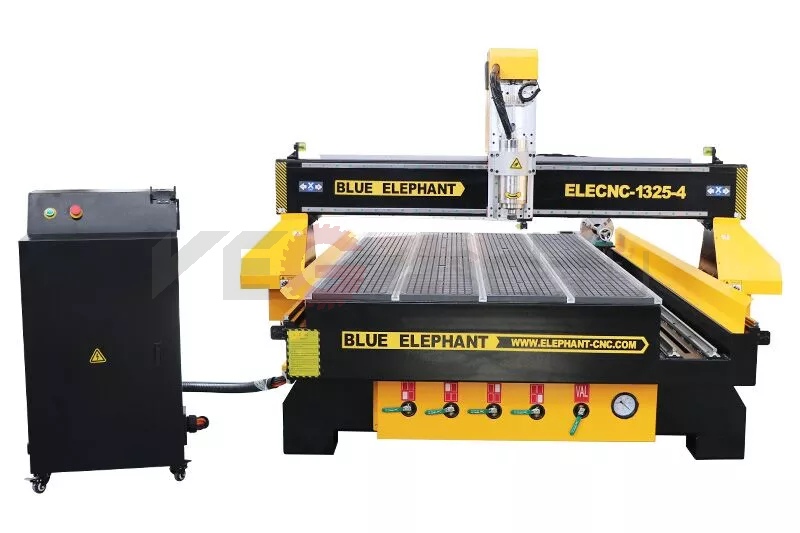

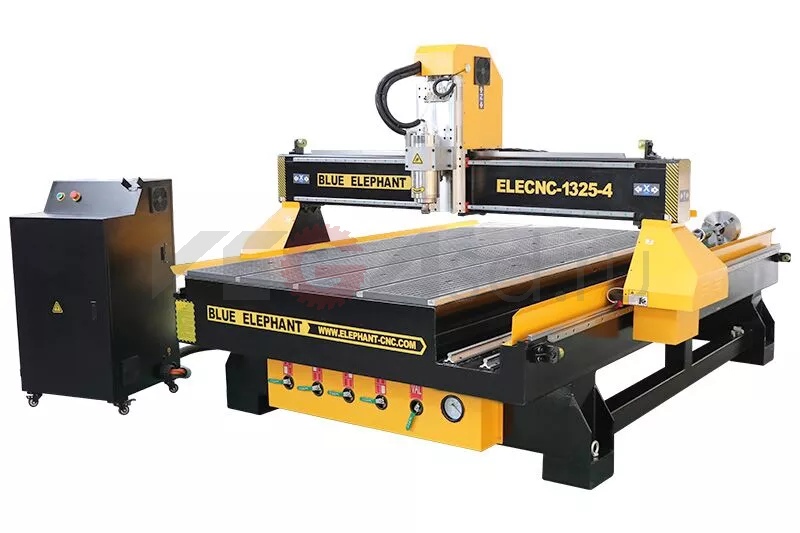

Фрезерный станок с ЧПУ ELECNC1325-R с поворотной осью

Назначение и принцип работы

Фрезерный станок с ЧПУ ELECNC1325-R — это экономичное решение для обработки как плоских, так и цилиндрических заготовок. Благодаря 4-осевой конструкции с поворотным столом станок позволяет выполнять сложные фрезерные работы, включая 3D-резьбу по дереву и другим материалам. Основные оси (X, Y, Z) обеспечивают стандартное фрезерование, а 4-я ось (A) с прецизионным редуктором позволяет обрабатывать заготовки под различными углами в диапазоне от -90 до +90 градусов.

Особенности и преимущества

• Шпиндель с водяным охлаждением 3 кВт обеспечивает высокую скорость обработки при низком уровне шума.
• Тяжелая станина из квадратной трубы гарантирует устойчивость и плавность работы.
• Высокоточные тайваньские линейные направляющие и шариковые винты TBI обеспечивают точность позиционирования ±0,03 мм.
• Автоматическая система смазки увеличивает ресурс механических компонентов.
• Совместимость с популярным ПО для ЧПУ (Artcam, Aspire и др.) и поддержка G-кода/M-кода.

Когда требуется замена

Станок ELECNC1325-R — это готовое решение, не требующее замены компонентов при правильной эксплуатации. Однако при интенсивном использовании могут потребовать обслуживания или замены шпиндель, направляющие или шариковые винты. Признаками износа могут быть повышенный шум, снижение точности обработки или вибрации.

Технические характеристики

• Модель: ELECNC1325-R
• Рабочая область (X/Y/Z): 1300×2500×200 мм (возможны варианты 1500×3000 мм, 2100×3000 мм, 2100×4000 мм)
• Шпиндель: водяное охлаждение, 3 кВт
• Инвертор: 3,7 кВт
• 4-я ось: прецизионный редуктор с циклоидальным штифтом (±90°)
• Система управления: контроллер DSPB18
• Привод: двигатель FL118 с драйвером Leadshine
• Линейные направляющие: тайваньского производства
• Передача: ось X/Y — тайваньская спиральная зубчатая рейка, ось Z — шариковый винт TBI
• Рабочее напряжение: 220В 1Ф/3Ф или 380В 3Ф, 50/60 Гц
• Скорость перемещения: до 80 м/мин
• Рабочая скорость: 0-25 м/мин
• Точность: ±0,03 мм

Почему выгодно купить в Vega

Компания Vega предлагает оригинальные станки Blue Elephant с гарантией качества. В наличии на складе, возможна доставка по всей России и СНГ. Наши специалисты помогут с выбором конфигурации станка и обеспечат сервисную поддержку.

Совместимость и характеристики

Модель: ELECNC1325-R Бренд: Blue Elephant Категория: Станки с ЧПУ Описание Это экономичный фрезерный станок с ЧПУ с поворотной осью. Этот тип фрезерного станка с ЧПУ с осью вращения может обрабатывать не только плоские заготовки, но и цилиндрические заготовки. Поэтому он глубоко любим клиентами дома и за рубежом. Функции Шпиндель с водяным охлаждением отличается высокой скоростью и низким уровнем шума. Новый тип тяжелой станины квадратной трубы для обеспечения плавной работы машины. Разработанный с 4-х осевым поворотным столом, он может выполнять обработку плоских заготовок и цилиндрических заготовок. Использование высокоточной винтовой стойки для обеспечения более точной обработки и качества обработки. Параметры Модель ELECNC1325-R Перемещение по осям X, Y 1300х2500мм, вариант: 1500*3000мм; 2100*3000мм; 2100*4000мм и т.д. Перемещение по оси Z 200 мм, вариант: 300 мм, 400 мм и т. Д. Тип шпинделя шпиндель водяного охлаждения 3кВт Тип инвертора 3,7 кВт 4 -я ось Прецизионный редуктор с циклоидальным штифтом, с высокой точностью передачи и жесткостью на кручение , может колебаться от -90 градусов до +90 градусов. Система контроля Контроллер DSPB18 Система вождения Двигатель FL118 и драйвер Leadshine Структура машины Прочный корпус с закалкой Рабочий стол Щелевой и вакуумный рабочий стол Линейная направляющая Тайваньский линейный гид Передача инфекции Ось X, Y: Тайваньская спиральная зубчатая рейка и шестерня Ось Z: Высокоточный шариковый винт TBI, Тайвань Система смазки Автоматическая система смазки Калибровка инструмента Ручная калибровка датчика инструмента Кабели Кабели Igus, Германия, с сертификатом CE, cUL Совместимое программное обеспечение Artcam/Aspire и т. д. Язык команд G-код и М-код Скорость движения 80м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,03 мм Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц Дополнительные элементы Вакуумный насос Циркуляция воды Кольцо воздуходувки Роторно-лопастной, безмасляный: Tongyou, Тайвань Eurovac, Германия Becker Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, полный комплект Новый тип Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор Устройство защиты Световой занавес Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. Д. 1212 Вращающаяся ось станка для обработки древесины с ЧПУ 1530 4-осевой роторный маршрутизатор с ЧПУ
