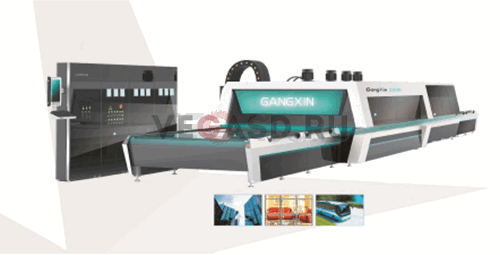

Печь закалки для плоского стекла

Цена
по запросу
Заказать

Основное применение

Подходит для архитектурного стекла, мебельного стекла, декоративного стекла, стекла для душевых, стекла для автомобилей, поездов и кораблей, промышленного инструмента, стекла для светильников и пр.

Технические характеристики

Меньшая пространственные требования, более низкая установленная мощность.

Технические параметры

Модель Толщина, мм Площадь макс. загрузки, мм Мин. размер стекла, мм Производительность, кв.м/час. Мощность нагрева, кВт Мощность электропитания, кВА
GX‑P0609 4-12 600x900 50x100 8 42 75
GX-P0620 4-12 600х2000 50x100 17 80 105
GX-P0920 4-12 900х2000 50x140 25 112 130
GX-P1220 4-12 1250х2000 100x250 34 150 195
GX-P1525 4-19 1500х2500 100x250 52 234 234
GX-P1530 4-19 1500х3000 100x250 63 281 281
GX-P1730 4-19 1700х3000 100x280 70 318 400
GX-P1736 4-19 1700х3600 100x280 85 382 430
GX-P2036 4-19 2000х3660 100x300 100 450 470
GX-P2042 4-19 2000х4200 100x300 117 525 500
GX-P2436 4-19 2440х3660 100x300 120 558 550
GX-P2442 4-19 2440х4200 100x300 141 640 630
GX-P2450 4-19 2440х5000 100x300 168 762 740
GX-P2460 4-19 2440х6000 100x300 201 915 864
GX-P2842 5-19 2850х4200 350x350 164 748 641
GX-P2850 5-19 2850х5000 350x350 196 890 745
GX-P2860 5-19 2850х6000 350x350 235 1068 880
GX-P3050 5-19 3000х5000 400x400 210 937 782
GX-P3060 5-19 3000х6000 400x400 252 1125 955
GX-P3580 6-19 3000х8000 400x400 392 1750 1235

Структура оборудования и стандарты производства

  1. С лампами для проверки качества стекла.
  2. Безопасное и удобное отделение для инструментов, использующихся при ремонте.
  3. Сохраняйте коробку с контентом, чтобы положить инструменты и другие мелочи для производства.
  4. Приводной двигатель с инверторами, что позволяет подавать стекло в печь на высокой скорости.
  5. С подъемным столом для загрузки стекла большого размера.
  1. Верхняя нагревательная секция может подниматься и опускаться подъемной системой, установленной в верхней части печи, высота подъема может составлять 500 мм, что удобно для очистки печи.
  2. Изоляционная плита изготовлена из керамического волокна высокой плотности, поверхность покрыта термостойким клеем, вся изоляция будет закрыта алюминиевыми пластинами, которые позволяют предотвратить любые падения частиц на стекло.
  3. Высококачественный изоляционный материал, нагрев печи от 25℃ до 700℃ займет не более 3-4 часов, остывание не быстрее 15℃ в час.
Система привода с двойными ремнями, что улучшает синхронность и безопасность.
  1. Материал нагревательных элементов Beijing Shougang Co.,Ltd.
  2. Расположение нагревательных элементов будет отличаться в зависимости от размеров секции нагрева.
  3. Простота установки, удобство обслуживания и замены нагревательных элементов.
  4. Нагревательные элементы независимы, обслуживание или замена не влияют на другие нагревательные элементы.
  5. Определение температуры осуществляется при помощи отдельной термопары, и температура и мощность в каждой секции могут устанавливаться независимо друг от друга, что позволит обеспечить более равномерную температуру в секции нагрева печи.
  1. В нижней части секции нагрева печи, над нагревательными элементами, расположены радиационные пластины, которые имеют гофрированную форму и не деформируются при высокой температуре.
  2. Осколки стекла будут падать на пластины излучения, предотвращая повреждения нагревательных элементов это позволяет проводить очистку от осколков стекла легко и удобно.
Керамический кирпич, изготавливается по индивидуальному заказу. Точный диаметр, небольшой зазор, долговечность, лучшая изоляция, легкая замена.
  1. Известный бренд и высококачественные керамические валы от компании Vesivius (Франция).
  2. Двойная система приводных ремней.
  3. Инверторы контролируют скорость двигателя, улучшая синхронизацию и стабильность.
  4. Пазы для установки керамических валов позволяет легко и удобно снимать и устанавливать керамические валы.
  5. Герметичные подшипники.

  1. Приводной вал хромирован, поверхность обладает высоким качеством, с высокой прямолинейностью.
  2. V-образный паз в направлении длины вала 45°, используется для закрепления ремней шкива.
  3. Наконечник вала имеет внешний квадрат, а муфты - внутренний квадрат, что позволяет достигнуть более прочного соединения. Люфт между вращающимися валами отсутствует нет рывков, что предотвращает бой стекла.
  1. Верхнюю и нижнюю части секцию охлаждения можно регулировать по высоте, каждую отдельно, что позволяет более равномерно охладить стекло.
  2. Секция охлаждения стекла имеет трубки охлаждения по всей площади, что позволяет максимально быстро и равномерно охладить поверхность стекла.
  3. Секция имеет стальные валы перемещения стекла большого диаметра, что гарантирует долгое использование этих валов без какой-либо деформации.
  4. Цепная система перемещения секций.
Небольшой воздушный бокс можно быстро и удобно очистить, снять и отдельно установить защитные панели на каждом воздушном канале секции охлаждения.
Воздушный вентилятор представляет собой единый блок, монтаж и демонтаж легкий и удобный;
Электрические шкафы управления:
Все провода и электрические компоненты и кабели имеют стандарт CE;
Покупателю будут переданы все силовые кабели (включая кабели между инвертором и воздуходувкой)
PLC: Omron Япония
  1. Стабильное и надёжное программное обеспечение;
  2. Функции аварийной сигнализации (в случаи проблем с датчиками, проблемы с настройкой параметров и т.д.) показывает аварийный сигнал с кодом ошибки, что облегчает поиск и устранение неисправности. Все коды ошибок занесены в справочник технического послепродажного обслуживания.
  Система контроля температуры:
  1. Контроль температуры осуществляется модулями
  2. Больше точности и стабильности при контроле температуры;
  3. В зависимости от размера стекла устанавливается температурная кривая, для каждого нагревательного элемента температура и мощность нагрева устанавливаются отдельно;
  4. Модуль представляет собой маленький компьютер, сигнал температуры выводится на мониторе модуля управления, включение и выключение нагревательных элементов будет контролироваться (установка температуры и мощность нагрева), точность управления в пределах 3 ℃ ;
  5. Контроль температуры осуществляется с помощью I-7018 (модуль определения температуры), высокая точность определения температуры.

Операционная система:
  1. Отдельно работающий стойка с компьютером,
  2. Используемый промышленный компьютер;
  3. При различных операциях или сбоях появляются всплывающие окна, в которых отображаются ошибки, напоминающие оператору о неправильной работе;
  4. Чтобы избежать неправильных операций, существует строгий лимит авторизации для этих параметров, который может повлиять на нормальное производство; разные авторизации для разных уровней доступа (техников или операторов);
  5. Полная функция мониторинга практически для всех датчиков и компонентов;
  6. Автоматическое сохранение и обновление параметров;
  7. Автоматический контроль на термопарах, когда любая из них выходит из строя, появляется предупреждение об ошибке, показывающее, какая из них неисправна.
QR-код имеет каждая печь. Если у вас возникнут проблемы с машиной, отсканируйте этот код и напишите запрос на обслуживание или комментарии для специалистов по обслуживанию. Центральный офис Gangxin получит всю информацию от клиента. Это позволит лучше контролировать качество и эффективность услуг.

Примечание: Производительность рассчитана на основе 80% загрузки 5 мм прозрачным стеклом.
