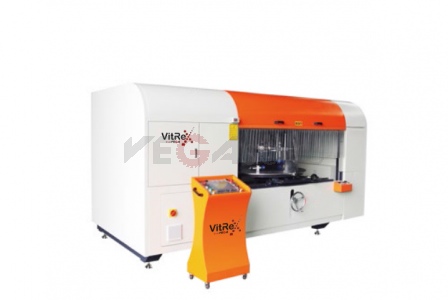

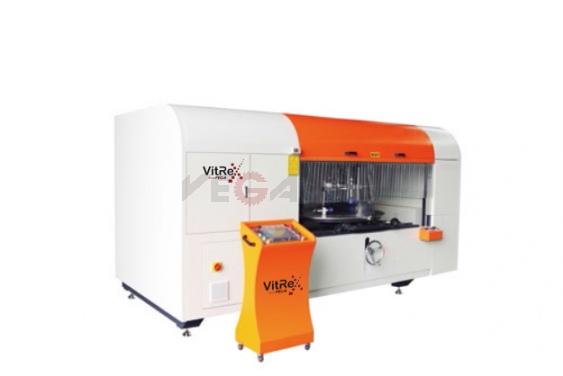

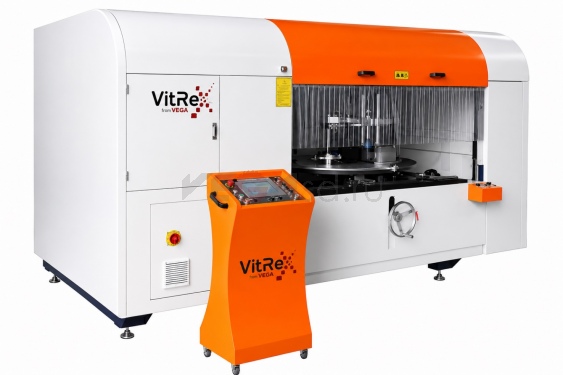

Пила OYT-M550 для прорезания пазов

Пила OYT-M550 для прорезания пазов

OYT-M550 — специализированная пила для прорезания пазов и обработки профильных заготовок. Оборудование представлено в категории станков для производства конструкций из алюминия и предназначено для выполнения технологических резов в профиле перед последующими операциями обработки и сборки.

Станок обеспечивает обработку заготовок шириной до 300 мм, высотой до 220 мм и глубиной до 180 мм. Конструкция предусматривает регулировку угла наклона режущего диска ±45° и угла поворота рабочего стола ±45°, что позволяет выполнять пазы и резы различной пространственной конфигурации.

Назначение

Пила OYT-M550 применяется для прорезания пазов и выполнения локальной режущей обработки алюминиевого профиля. Возможность изменения положения режущего инструмента и рабочего стола позволяет адаптировать станок под разные задачи обработки профильных деталей.

Оборудование может использоваться на участке механической обработки профиля при изготовлении оконных, дверных и других конструкций из алюминия.

Принцип работы

Профильная заготовка устанавливается в рабочую зону станка и позиционируется относительно режущего инструмента. В зависимости от требуемой геометрии обработки оператор устанавливает положение рабочего стола и угол наклона режущего диска.

После настройки выполняется прорезание паза или требуемый рез. Возможность регулировки режущего диска и стола в пределах ±45° расширяет диапазон выполняемых операций по сравнению с оборудованием с фиксированным положением режущего узла.

Технические характеристики

* На странице оборудования параметр точности указан как ±0,1 мм/мин. Единица измерения требует дополнительного подтверждения.

Возможности обработки

Основные возможности OYT-M550:

• прорезание пазов в профильных заготовках;
• обработка заготовок шириной до 300 мм;
• обработка заготовок высотой до 220 мм;
• глубина обработки до 180 мм;
• изменение угла наклона режущего диска в пределах ±45°;
• поворот рабочего стола в пределах ±45°;
• обработка деталей с различной геометрией расположения реза.

Диаметр применяемого пильного диска составляет 550–600 мм.

Конструкция и регулировка

Основным рабочим инструментом станка является пильный диск диаметром 550–600 мм. Конструкция позволяет изменять угол его наклона до 45° в обе стороны.

Рабочий стол также имеет диапазон поворота ±45°. Совместная регулировка положения стола и режущего инструмента позволяет настраивать оборудование под различные варианты выполнения пазов и угловых резов.

Для привода оборудования указаны двигатели мощностью 2,2 кВт и 3 кВт со скоростями вращения 2800 и 1500 об/мин соответственно.

Преимущества OYT-M550

• Большая рабочая зона — обработка профиля шириной до 300 мм и высотой до 220 мм.
• Глубина обработки до 180 мм — позволяет выполнять глубокие технологические пазы в пределах возможностей станка.
• Регулируемый режущий узел — угол наклона пильного диска составляет ±45°.
• Поворотный рабочий стол ±45° — расширяет варианты пространственного расположения реза.
• Пильный диск 550–600 мм — обеспечивает работу с профильными заготовками в заявленном диапазоне.
• Гибкость настройки — сочетание регулировки стола и режущего инструмента позволяет использовать один станок для различных конфигураций обработки.

Область применения

OYT-M550 подходит для предприятий и производственных участков, занимающихся обработкой алюминиевого профиля. Станок применяется там, где необходимо выполнять пазы, технологические вырезы и угловые резы перед дальнейшей обработкой или сборкой профильной конструкции.

В технологической цепочке оборудование располагается на этапе механической обработки профиля:

резка заготовки → прорезание пазов / механическая обработка → подготовка соединений → сборка конструкции.

Требования к подключению

Для работы OYT-M550 требуется:

• электропитание — 380 В / 50 Гц;
• мощность приводов — 2,2 кВт × 1 / 3 кВт × 1;
• давление сжатого воздуха — 0,6–0,8 МПа.

Расход сжатого воздуха, габаритные размеры, масса оборудования и требования к фундаменту на странице оборудования не указаны.
