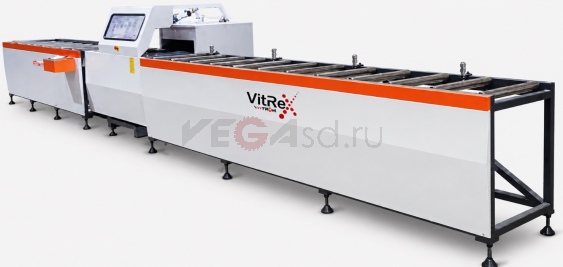

OYT-D606 5-осевая торцовочная пила с ЧПУ с одной головкой

OYT-D606 5-осевая торцовочная пила с ЧПУ с одной головкой

OYT-D606 — 5-осевая одноголовочная торцовочная пила с ЧПУ и нижней подачей режущего узла для резки алюминиевого профиля. Конструкция предусматривает изменение угла наклона пильного диска и угла поворота рабочего стола, что позволяет выполнять резы под различными углами без применения нескольких отдельных станков.

Пила комплектуется режущим диском диаметром 600 или 650 мм и двигателем мощностью 4 кВт со скоростью вращения 2800 об/мин.

Назначение

OYT-D606 предназначена для торцовочной резки алюминиевого профиля с управлением рабочими координатами посредством ЧПУ.

Пятиосевая конструкция расширяет возможности позиционирования режущего узла и заготовки. Угол наклона режущего диска регулируется в диапазоне 45–90°, а угол поворота стола — 22,5–135°.

Модель применяется для операций, где требуется выполнять прямые и угловые резы профильных заготовок с программируемой настройкой положения рабочих механизмов.

Принцип работы

Профиль устанавливается в рабочую зону и фиксируется перед выполнением реза. Необходимое положение режущего узла и стола задается в соответствии с требуемой геометрией обработки.

Пильный диск подается к заготовке снизу. После выполнения реза режущий узел возвращается из рабочей зоны.

Модель обозначена производителем как 5-осевая пила с ЧПУ. При этом подробное распределение пяти управляемых осей по механизмам в опубликованных технических данных не указано и требует уточнения для конкретной конфигурации.

Технические характеристики

*На странице оборудования точность указана как ±0,1 мм/мин. Единица измерения требует технического подтверждения.

ЧПУ и 5-осевая система

OYT-D606 относится к оборудованию с числовым программным управлением. Пятиосевая компоновка предназначена для управления положением рабочих механизмов при настройке углов резки.

В отличие от обычной одноголовочной торцовочной пилы с фиксированным положением диска, OYT-D606 предусматривает регулировку как наклона режущего инструмента, так и поворота рабочего стола.

Это позволяет использовать один станок для выполнения различных вариантов угловой резки профиля.

Регулировка углов резки

Одна из основных особенностей OYT-D606 — широкий диапазон настройки рабочих углов:

• наклон пильного диска — 45–90°;
• поворот рабочего стола — 22,5–135°.

Сочетание двух регулируемых параметров расширяет возможности обработки профильных деталей сложной геометрии.

Пильный узел

В зависимости от конфигурации применяется пильный диск диаметром 600 или 650 мм.

Режущий инструмент приводится двигателем мощностью 4 кВт. Скорость вращения составляет 2800 об/мин.

Нижняя подача означает, что до начала рабочего цикла пильный узел находится под рабочей зоной и подается к установленному профилю непосредственно при выполнении реза.

Подключение

Для работы станка требуется:

• электропитание — 380 В / 50 Гц;
• сжатый воздух — 0,6–0,8 МПа;
• мощность основного двигателя — 4 кВт.

Преимущества OYT-D606

• 5-осевая конструкция с ЧПУ для выполнения различных вариантов угловой резки.
• Регулировка наклона диска 45–90°.
• Поворот рабочего стола 22,5–135°.
• Пильный диск диаметром 600 или 650 мм.
• Нижняя подача режущего узла.
• Двигатель мощностью 4 кВт со скоростью вращения 2800 об/мин.
• Возможность выполнять различные угловые резы на одном станке без использования нескольких отдельных пильных установок.
• Программируемое управление рабочими координатами за счет применения ЧПУ.
