Двухголовочные пилы MAICHEN с переключаемыми углами резки

Модели: ZXN2-CNC-500*4600, YT-CNC-550*4200

Серия двухголовочных пил MAICHEN ZXN2 и YT предназначена для раскроя алюминиевых оконных, дверных и фасадных профилей с переключением рабочих углов. В серии представлены два исполнения с различными дисками, допустимыми сечениями и диапазонами длины.

Назначение и конструкция

ZXN2-CNC-500*4600 использует внутренний поворот пильных головок между 45° и 90°. Сварная рама выполнена из профильной трубы толщиной 6 мм, головки имеют литые элементы. В каталоге указаны пневматика AIRTAC, электрические компоненты Schneider и система ЧПУ.

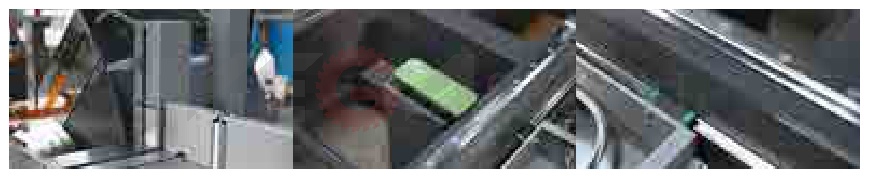

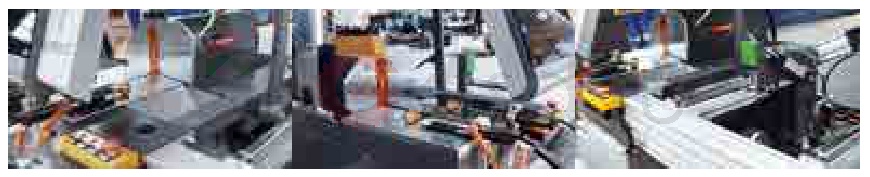

YT-CNC-550*4200 имеет интегрированную литую конструкцию пильных головок. Обработка опорных и посадочных поверхностей за одну установку служит основой для соосности поворотных узлов. Предусмотрены автоматическое измерение высоты профиля, реечное перемещение правой головки, пневмогидравлическое демпфирование подачи и автоматические защитные кожухи.

При подборе важно проверять не только максимальную высоту, но и диаграмму допустимого сечения для каждого положения диска. У ZXN2 высота в таблице отдельно приведена для 90° и 45°.

Технологическое применение

Двухголовочные пилы MAICHEN ZXN2 и YT подходят для алюминиевого производства, где в одной номенклатуре встречаются прямые и угловые резы. Переключение положения пильных головок расширяет технологические возможности по сравнению с пилой, рассчитанной только на постоянный угол. Перед запуском задания согласуют длину, положение диска и допустимое сечение профиля.

Для крупного или сложного сечения особенно важны расположение прижимов, поддержка длинной заготовки и доступ диска к стенкам профиля. Перечень требуемых углов проверяют отдельно для каждого исполнения. Значения угла в разных материалах производителя могут использовать разную систему отсчёта, поэтому рабочую схему закрепляют в технологической карте.

Рабочий цикл

Выбор длины и положения головок → установка профиля на опоры → прижим → рез с регулируемой подачей → снятие детали. Для углового реза допустимое сечение определяется положением диска и диаграммой обработки.

Преимущества для производства

Переключение рабочих углов позволяет использовать один станок для деталей рам, створок и импостов. Автоматическое позиционирование правой головки упрощает переход между длинами. Жёсткость головок и плавная подача инструмента важны для стабильной геометрии стыка.

• Два рабочих угла. Переключение головок для различных деталей рамных конструкций.
• Размерная резка. ЧПУ управляет установкой длины заготовки.
• Литые рабочие узлы. Конструкция головок рассчитана на сохранение геометрии посадочных поверхностей.

Исполнения и выбор модели

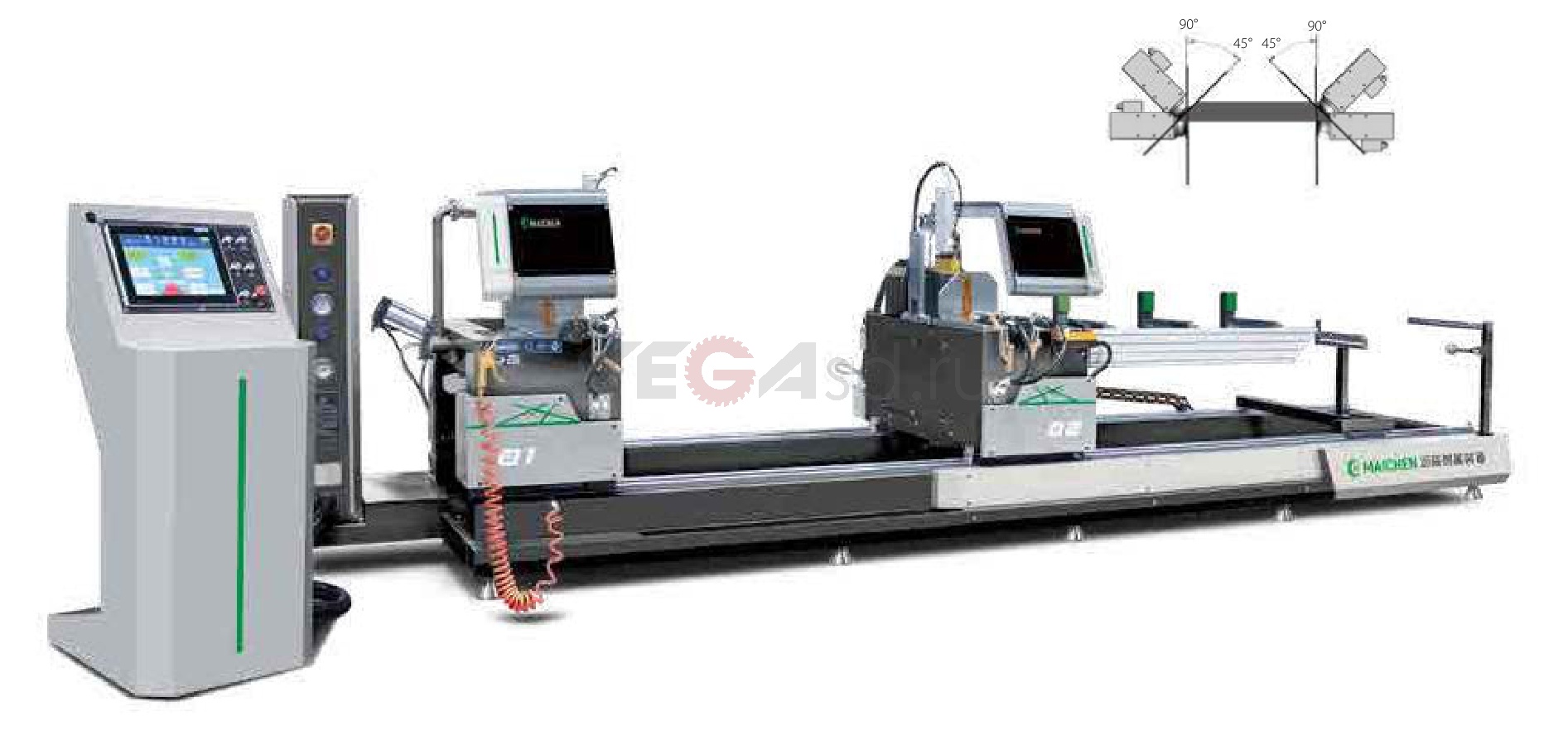

ZXN2-CNC-500*4600

Тяжёлая пила с внутренним поворотом головок. Для раскроя каталог указывает длину до 4500 мм; индекс 4600 не следует использовать как подтверждённый рабочий предел. Электрокомпоненты и пневматика приведены в таблице.

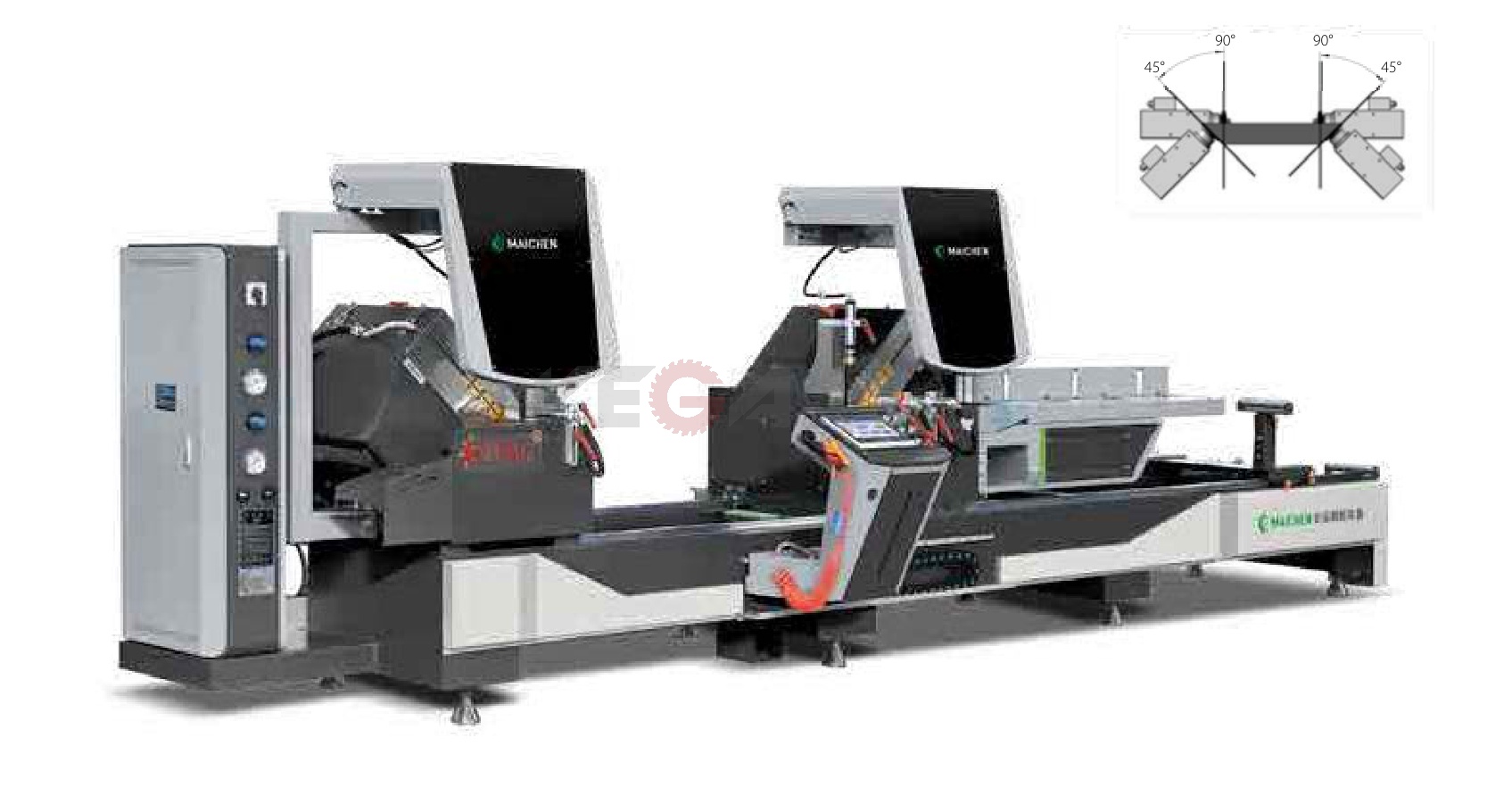

YT-CNC-550*4200

Интегрированная двухголовочная пила для прямого и углового раскроя. Для согласования режима используют схему направления диска, поскольку таблица и текст каталога описывают углы в разных обозначениях.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Для подбора нужны чертежи профилей, длины деталей, углы резки и требуемый объём выпуска. Диаграмму допустимых сечений проверяют отдельно для каждого рабочего угла.

Вопросы по выбору и применению

Для каких задач подходят ZXN2 и YT?

Для раскроя алюминиевых профилей с прямыми и угловыми резами. Перечень углов, диапазон длины и допустимое сечение проверяют отдельно для выбранной модели.

Почему в источниках встречаются разные углы?

У YT каталог использует значения 135° и 90° в таблице и 45° и 90° в описании. До настройки согласуют направление диска и принятую систему отсчёта.

Как проверить качество раскроя?

На детали из рабочей профильной системы измеряют длину, угол и состояние торца. Проверку выполняют при согласованных диске, подаче, положении опор и прижимов.
