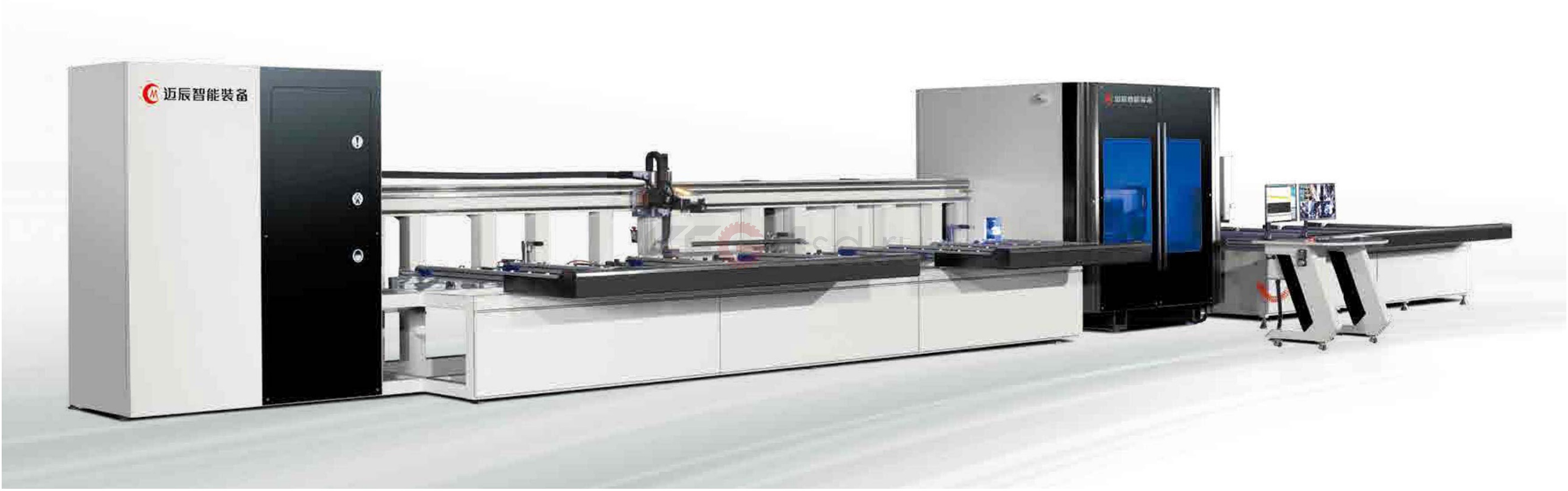

Центр обработки профилей раздвижных дверей MAICHEN MC-S550

Модели: MC-S550

MAICHEN MC-S550 — пильно-фрезерный центр для профилей раздвижных, распашных и синхронно-раздвижных дверных систем. Оборудование объединяет подготовку отверстий и пазов под фурнитуру, резку и идентификацию деталей.

Назначение и конструкция

Рабочая зона включает три передних, три задних и один верхний шпиндель. Установка нескольких инструментов позволяет распределить операции по отверстиям и пазам без ручной замены инструмента между соответствующими переходами. В каталоге перечислены отверстия под угловые соединители, магнитные замки и петли, обработка углов, маркировка и резка под 45° или 90°.

Литая станина объединяет самостоятельную сверлильно-фрезерную зону, задний отрезной узел и основную зону резки. Верхняя пила — поворотная; нижний узел выполняет левый рез 45°. Заднее отрезное устройство описано как трёхосевое с двухсторонним выходом инструмента. Правый стол отводится для освобождения обрезков.

Для фиксации сложных сечений предусмотрены вспомогательные опоры и прижимы рядом с инструментом. В каталоге заявлены обработка профилей без замкнутой полости, запоминание настроек захвата и электрическая блокировка дверей. Совместимость с OPK и другими системами согласуют по конкретным чертежам фурнитуры и профиля.

Технологическое применение

MAICHEN MC-S550 предназначен для подготовки алюминиевых дверных профилей, в том числе элементов раздвижных систем. В таких изделиях обработка включает не только рез по длине, но и посадочные места, отверстия и выборки под конкретный комплект фурнитуры. Несколько установленных шпинделей позволяют распределить эти операции между заранее подобранными инструментами.

При работе со сложным сечением важны опоры и удержание материала вблизи зоны резания. Геометрия видимых поверхностей и тонких стенок влияет на расположение прижимов и доступ инструмента. Технологическую применимость MC-S550 оценивают по комплекту деталей двери: профиль, фурнитура и карта обработки рассматриваются совместно.

Рабочий цикл

Загрузка и захват профиля → обработка отверстий и посадочных мест выбранными шпинделями → работа отдельного отрезного узла и основной пилы → разметка и этикетирование. Конкретная последовательность задаётся программой под профиль и комплект дверной фурнитуры.

Преимущества для производства

Несколько заранее установленных инструментов полезны для дверного профиля с большим числом отверстий и посадочных мест. Вспомогательные опоры и прижим рядом с инструментом поддерживают сложное сечение. Подготовка под фурнитуру и раскрой выполняются в одном центре.

• Семь шпинделей. Несколько инструментов устанавливаются одновременно для разных отверстий и пазов.
• Специализация на дверных системах. Подготовка мест под замки, петли, угловые соединители и другую фурнитуру.
• Обработка сложных сечений. Вспомогательные опоры и близкий к инструменту прижим поддерживают профиль.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте чертежи сечений, длины профиля, карту отверстий и пазов, номенклатуру за смену и название оконного ПО. По этим данным согласуем инструменты, захваты и автоматический маршрут.

Вопросы по выбору и применению

Подходит ли MC-S550 для раздвижных дверей?

Центр предназначен для дверных профилей, включая раздвижные системы. Возможность изготовления конкретного комплекта деталей подтверждают по сечениям, фурнитуре и требуемым углам реза.

Что дают несколько установленных шпинделей?

Разные инструменты можно распределить между технологическими операциями. Это помогает организовать обработку отверстий и посадочных мест под согласованный комплект дверной фурнитуры.

Какие детали передать для проверки?

Передают чертежи профилей, отверстий и выборок, схему дверного изделия и комплект фурнитуры. Особое внимание уделяют базированию тонких стенок и видимых поверхностей.
