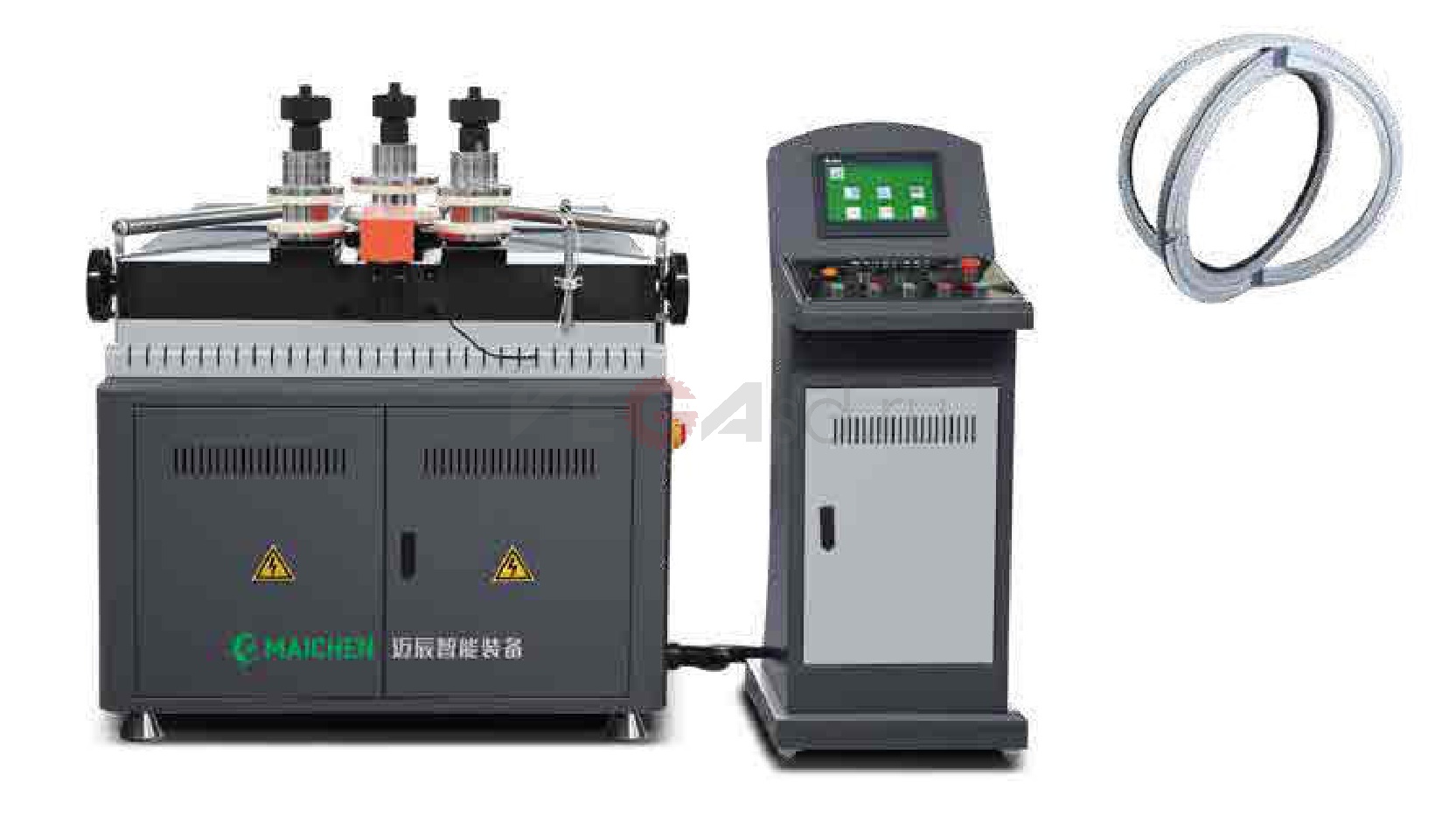

Профилегибочный станок с ЧПУ MAICHEN C360A-CNC

Модели: C360A-CNC

MAICHEN C360A-CNC предназначен для гибки металлического профиля по программируемой траектории. Станок используется при изготовлении архитектурных элементов, оконных и фасадных конструкций, декоративных деталей и других гнутых профилей.

Назначение и конструкция

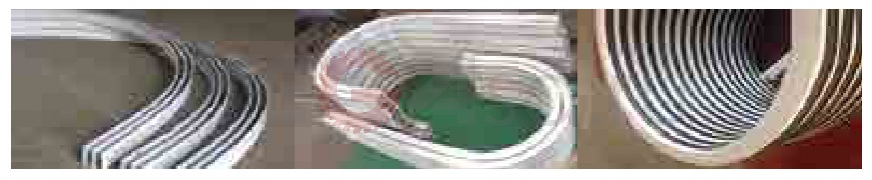

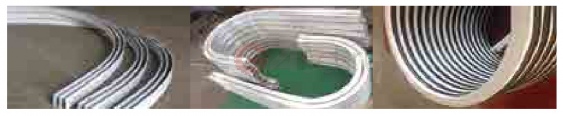

В каталоге перечислены C-, U- и S-образные контуры, окружности, овалы и детали с несколькими радиусами. Управление допускает переход между трёх- и четырёхосевыми режимами в зависимости от формы изделия.

Программное обеспечение учитывает упругое возвращение профиля после деформирования и использует компенсацию пружинения. Перемещения позиционирует система гидравлического управления с ЧПУ. Роликовую оснастку выбирают по сечению, чтобы получить требуемый контур и поддержать форму профиля.

Предельные сечение и радиус из таблицы нельзя рассматривать как одновременно достижимые для любого материала. Для выбора режима потребуются марка сплава, состояние материала, чертёж сечения и заданный радиус детали.

Технологическое применение

Профилегибочный станок MAICHEN C360A-CNC предназначен для формирования криволинейных алюминиевых элементов: дуг, окружностей и контуров с изменяющимся радиусом. Такой участок расширяет возможности производства архитектурных, оконных и фасадных конструкций с непрямолинейной геометрией. Программа задаёт требуемую форму, а профильная оснастка поддерживает сечение при формовании.

Результат гибки зависит от материала, состояния поставки профиля, его стенок и конфигурации роликов. Пружинение оценивают по пробной детали и учитывают при корректировке программы. Вместе с радиусом контролируют сохранение сечения, отсутствие смятия стенок и фактическую длину обработанного контура.

Рабочий цикл

Установка профильных роликов → выбор материала и контура → пробная гибка → измерение фактической формы → коррекция программы с учётом пружинения → повторный выпуск освоенной детали.

Преимущества для производства

Программируемая гибка расширяет номенклатуру архитектурных и фасадных изделий. Компенсация пружинения позволяет корректировать полученный контур по результату пробной детали. Ролики подбираются по сечению, чтобы поддерживать профиль при формовании.

• Криволинейные изделия. Программируемые дуги, окружности и многорадиусные контуры.
• Компенсация пружинения. ПО учитывает упругое возвращение материала после гибки.
• Ролики под сечение. Оснастка выбирается для поддержки геометрии профиля при формовании.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Для подбора нужны чертежи сечений, марка и состояние сплава, толщина стенок, радиусы и допустимая деформация. Комплект роликов подбирается под изделие.

Вопросы по выбору и применению

Какие контуры можно выполнять на C360A-CNC?

Каталог описывает дуги, окружности и контуры с несколькими радиусами. Возможность конкретной формы проверяют совместно с материалом, сечением профиля и роликовой оснасткой.

Почему нужна пробная гибка?

Профиль пружинит после формования. По фактической форме пробной детали корректируют программу и оценивают сохранение сечения перед выпуском повторных изделий.

Можно ли принять 180 мм как универсальный радиус?

Нет. Китайская и английская таблицы различаются в трактовке этого значения как радиуса или диаметра. Минимальную геометрию подтверждают для конкретного профиля на образце.
