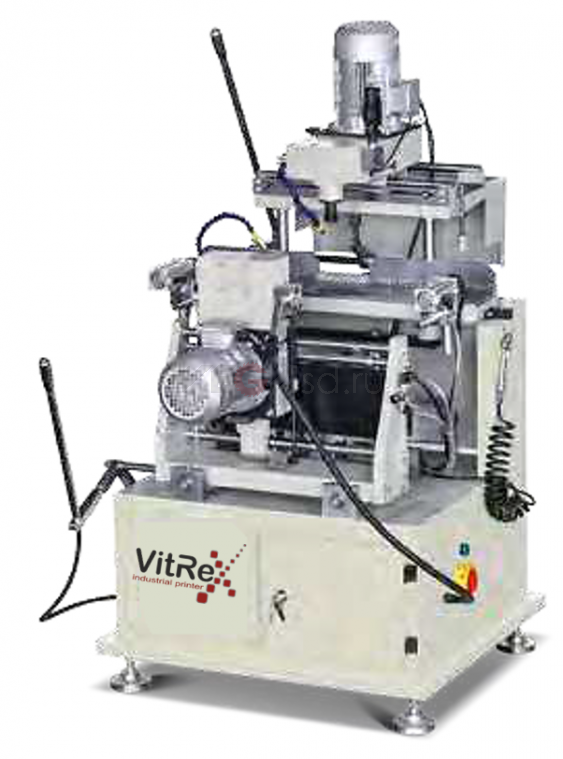

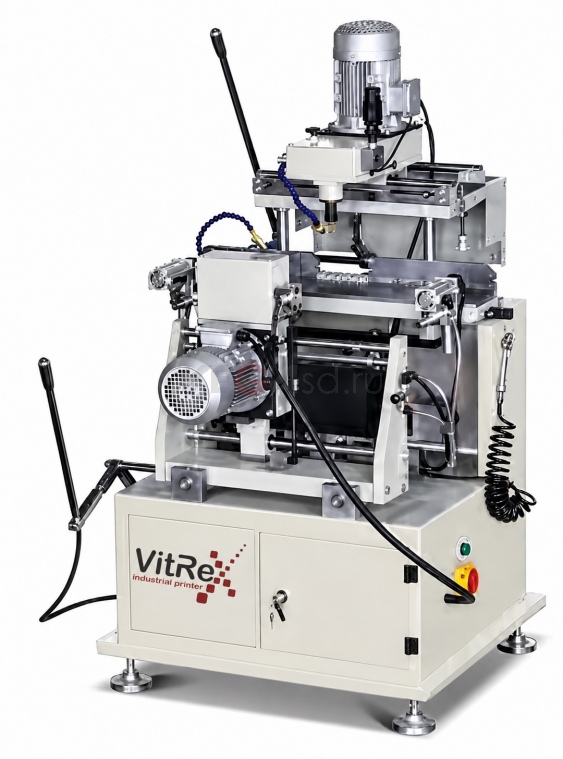

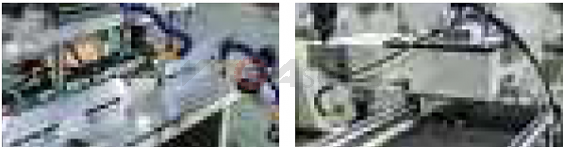

2-координатный копировально-фрезерный станок LXF2A-235x100

LXF2A-235x100 — 2-координатный копировально-фрезерный станок для механической обработки алюминиевого профиля при производстве оконных и дверных конструкций. Оборудование предназначено для выполнения различных отверстий, канавок и дренажных прорезей. Обработка выполняется в горизонтальном и вертикальном направлениях с максимальным диапазоном копирования 235 × 100 мм по каждому направлению.

Важная особенность станка — возможность выполнения обработки при однократном зажиме профиля. Согласно техническому описанию, переворачивать профиль в процессе обработки не требуется, а необходимые операции могут выполняться за один проход.

Назначение оборудования

LXF2A-235x100 применяется для обработки алюминиевых профильных заготовок, используемых при изготовлении окон и дверей. Станок ориентирован на операции, связанные с подготовкой технологических отверстий и пазов в профиле.

Основные выполняемые операции:

• копировальное фрезерование алюминиевого профиля;
• обработка отверстий;
• выполнение канавок и пазов;
• формирование дренажных прорезей;
• горизонтальная обработка;
• вертикальная обработка.

Двухкоординатная схема позволяет выполнять обработку с разных направлений без необходимости переворачивать профиль между операциями.

Принцип работы

Алюминиевый профиль устанавливается в рабочую зону станка и фиксируется. После зажима выполняется копировально-фрезерная обработка в требуемом направлении.

Рабочая зона горизонтального копирования составляет до 235 × 100 мм, вертикального — также до 235 × 100 мм. Для выполнения операций используются фрезы диаметром Ø5 и Ø8 мм.

Однократная фиксация заготовки позволяет последовательно выполнять предусмотренные операции без промежуточного переворачивания профиля. Это уменьшает количество ручных манипуляций с деталью и упрощает обработку однотипных профильных заготовок.

Технические характеристики

Рабочая зона и инструмент

LXF2A-235x100 имеет две рабочие координаты обработки. Максимальная зона копирования в горизонтальном направлении составляет 235 × 100 мм, такой же диапазон предусмотрен для вертикальной обработки.

В качестве режущего инструмента применяются фрезы диаметром Ø5 и Ø8 мм. Выбор инструмента определяется требуемой геометрией отверстия, канавки или дренажной прорези.

Сочетание горизонтальной и вертикальной обработки позволяет выполнять несколько технологических операций на одной установленной профильной заготовке.

Преимущества LXF2A-235x100

• обработка алюминиевого профиля в двух координатах;
• горизонтальное копирование до 235 × 100 мм;
• вертикальное копирование до 235 × 100 мм;
• однократный зажим профильной заготовки;
• отсутствие необходимости переворачивать профиль при обработке;
• возможность выполнения обработки за один проход;
• выполнение отверстий, канавок и дренажных прорезей;
• применение фрез Ø5 и Ø8 мм.

По сравнению с одноосным исполнением двухкоординатная схема расширяет возможности обработки одной установленной заготовки за счёт работы в горизонтальном и вертикальном направлениях.

Требования к подключению и установке

Для работы станка требуется электрическая сеть 380 В / 50 Гц. Суммарная установленная мощность приводов указана как 2 × 1,5 кВт.

Пневматическая система должна обеспечивать рабочее давление сжатого воздуха 0,5–0,8 МПа. Расход воздуха в технической карточке оборудования не указан.

Габариты LXF2A-235x100 составляют 880 × 1150 × 1580 мм, масса — около 370 кг. При размещении станка необходимо дополнительно предусмотреть рабочее пространство для подачи, установки и извлечения длинномерного алюминиевого профиля.

Область применения

LXF2A-235x100 предназначен для предприятий, занимающихся изготовлением алюминиевых оконных и дверных конструкций. Оборудование применяется на участке механической подготовки профильных деталей, где требуется выполнение отверстий, пазов, канавок и дренажных прорезей.

Возможность горизонтального и вертикального копирования при одной установке профиля делает станок удобным для последовательной обработки деталей, требующих выполнения нескольких технологических операций без переворачивания заготовки.
