LXF-235x100 Одноосный копировально-фрезерный сверлильный станок

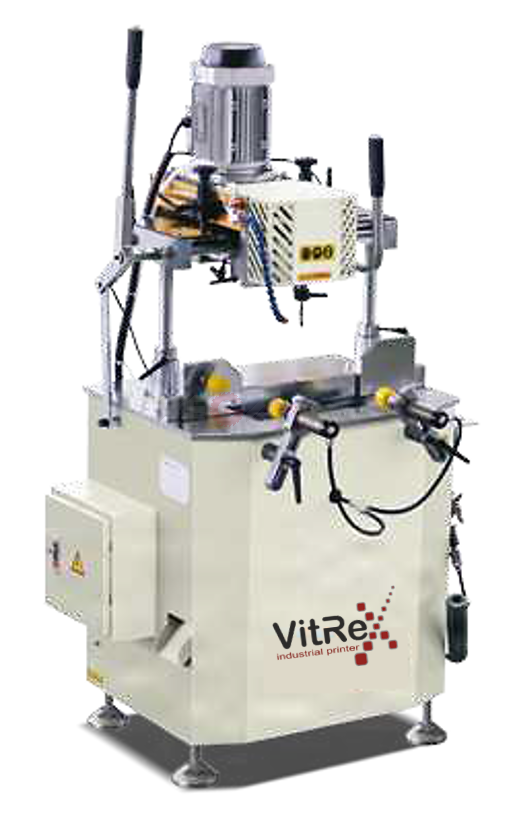

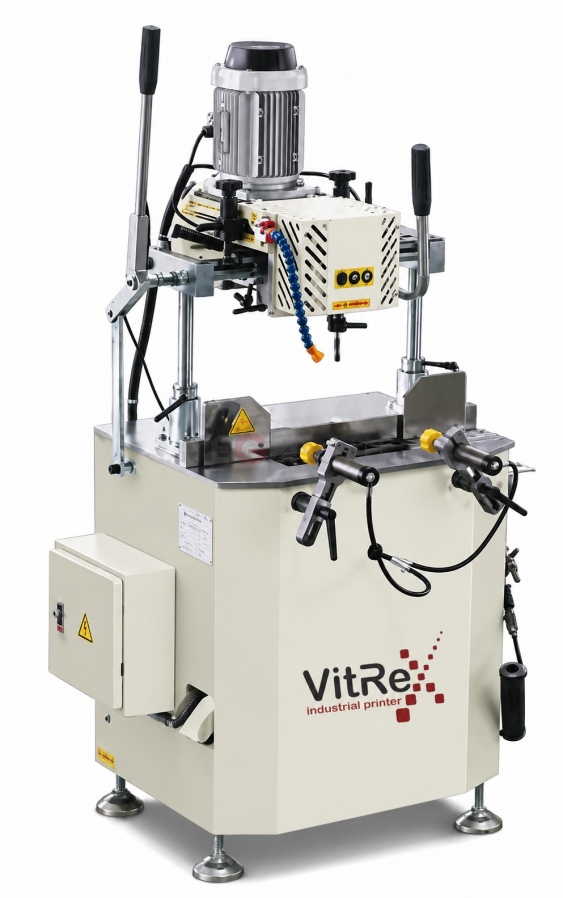

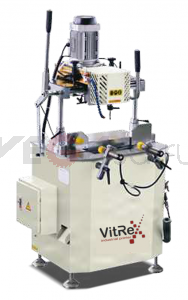

LXF-235x100 — одноосный копировально-фрезерный сверлильный станок для обработки алюминиевого профиля. Оборудование предназначено для копировальной обработки различных отверстий, пазов и дренажных прорезей в алюминиевых профилях, используемых при производстве оконных и дверных конструкций. Рабочий диапазон копирования составляет 235 × 100 мм.

Станок используется на участке механической обработки профиля, где необходимо выполнять повторяющиеся фрезерные и сверлильные операции в пределах установленной рабочей зоны.

Назначение оборудования

LXF-235x100 предназначен для обработки алюминиевых профилей при изготовлении окон и дверей. Основные технологические задачи станка связаны с формированием отверстий, канавок и дренажных прорезей.

Копировальный принцип обработки позволяет использовать оборудование для повторяющихся операций с заданной геометрией в пределах рабочего диапазона 235 × 100 мм.

Принцип работы

Алюминиевый профиль устанавливается в рабочей зоне станка для последующей механической обработки. В зависимости от требуемой операции выполняется копировальное фрезерование отверстий, пазов или дренажных прорезей.

Для обработки применяются фрезы диаметром Ø5 и Ø8 мм. Рабочая зона копирования имеет размеры 235 × 100 мм, что определяет допустимый диапазон перемещения инструмента при выполнении копировальных операций.

Точный порядок фиксации профиля, конструкция копировального устройства и схема перемещения рабочего инструмента в исходных технических данных не указаны и требуют уточнения для конкретной конфигурации оборудования.

Технические характеристики

Технические параметры приведены по действующей карточке оборудования LXF-235x100 на сайте VEGA.

Выполняемые операции

Станок предназначен для выполнения копировальной обработки алюминиевого профиля, включая:

• обработку различных отверстий;
• фрезерование канавок и пазов;
• выполнение дренажных прорезей;
• обработку элементов алюминиевых оконных и дверных профилей.

Конкретная геометрия выполняемой обработки определяется рабочей зоной станка, используемым инструментом и технологической задачей.

Рабочая зона и инструмент

Одним из основных параметров LXF-235x100 является диапазон копирования 235 × 100 мм. Этот размер определяет рабочую область, в пределах которой выполняется обработка профиля.

Для работы предусмотрены фрезы диаметром Ø5 и Ø8 мм. Выбор диаметра инструмента зависит от требуемого размера отверстия, паза или прорези и технологической операции.

Преимущества LXF-235x100

• выполнение нескольких типов механической обработки на одном станке;
• обработка отверстий, канавок и дренажных прорезей;
• рабочий диапазон копирования 235 × 100 мм;
• использование фрез двух диаметров — Ø5 и Ø8 мм;
• компактные габариты 870 × 700 × 1500 мм;
• установленная мощность 1,1 кВт;
• масса около 161 кг.

Сочетание фрезерных и сверлильных операций позволяет применять LXF-235x100 как специализированный станок для подготовки алюминиевого профиля перед последующими операциями производства оконных и дверных конструкций.

Требования к подключению и установке

Для эксплуатации LXF-235x100 требуется электропитание 380 В / 50 Гц. Входная мощность оборудования составляет 1,1 кВт.

Пневматическая система должна обеспечивать рабочее давление сжатого воздуха 0,6–0,8 МПа. Значение расхода воздуха в исходной карточке оборудования не указано.

Габаритные размеры станка составляют 870 × 700 × 1500 мм, масса — около 161 кг. При размещении оборудования необходимо предусмотреть дополнительное пространство для установки и позиционирования алюминиевых профильных заготовок.

Область применения

LXF-235x100 предназначен прежде всего для предприятий, выпускающих алюминиевые оконные и дверные конструкции, где требуется выполнение отверстий, пазов и дренажных прорезей в профильных деталях.

Станок используется на участке механической обработки алюминиевого профиля перед дальнейшими технологическими операциями и сборкой готовых конструкций.
