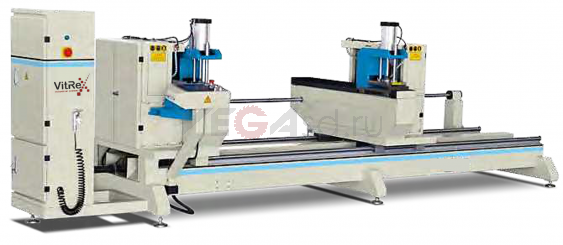

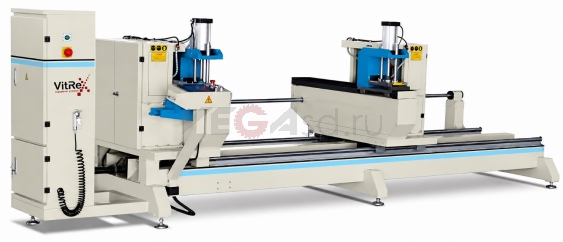

Торцефрезерный станок LXD2-3500 для алюминиевого профиля

LXD2-3500 — торцефрезерный станок с двойной головкой для обработки алюминиевого профиля. Оборудование предназначено для фрезерования торцов профильных заготовок и позволяет одновременно обрабатывать два конца одного профиля, включая выполнение обработки ступенчатых поверхностей.

Такая схема обработки сокращает количество отдельных установок заготовки и подходит для технологических операций подготовки алюминиевого профиля перед последующей сборкой конструкций.

Назначение станка

LXD2-3500 применяется для торцевого фрезерования алюминиевого профиля. Станок позволяет выполнять обработку обоих концов установленной заготовки, что особенно удобно при серийном изготовлении профильных деталей с повторяющейся геометрией торцов.

Максимальный размер обрабатываемого открытого шипа составляет 160 × 50 мм. Для выполнения различных операций используется комплект фрезерных инструментов диаметром Ø200 мм и Ø180 мм.

Принцип работы

Алюминиевый профиль устанавливается на рабочий стол и фиксируется в требуемом положении. Торцевые фрезерные узлы выполняют обработку концов заготовки в соответствии с заданной технологической операцией.

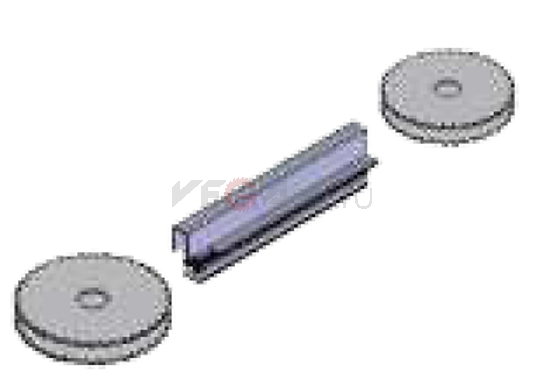

Конструкция станка позволяет обрабатывать два конца одного профиля и ступенчатую поверхность одновременно. Перемещение рабочего стола осуществляется в пределах хода 800 мм.

Для привода фрезерных узлов предусмотрены четыре двигателя мощностью по 2,2 кВт, работающие с частотой вращения 2800 об/мин.

Технические характеристики

Конструкция и рабочие узлы

Станок оснащён несколькими фрезерными инструментами для обработки торцевых поверхностей алюминиевого профиля. В составе привода используются четыре двигателя торцевых фрез мощностью по 2,2 кВт, отдельный двигатель подачи мощностью 1,1 кВт и серводвигатель мощностью 0,9 кВт.

Главная ось имеет диаметр Ø32 мм. На оборудование устанавливаются фрезерные инструменты диаметром Ø200 и Ø180 мм, при этом допустимая толщина устанавливаемых фрез составляет 160 мм.

Рабочий стол размером 200 × 260 мм имеет ход 800 мм, обеспечивая перемещение заготовки относительно зоны обработки.

Выполняемые операции

• торцевое фрезерование алюминиевого профиля;
• одновременная обработка двух концов одной профильной заготовки;
• обработка ступенчатых торцевых поверхностей;
• формирование открытого шипа размером до 160 × 50 мм.

Преимущества LXD2-3500

• обработка двух концов профиля за одну установку;
• возможность одновременной обработки ступенчатой поверхности;
• четыре отдельных двигателя торцевых фрез;
• набор фрезерных инструментов разного диаметра;
• ход рабочего стола до 800 мм;
• сервопривод перемещения;
• возможность обработки открытого шипа размером до 160 × 50 мм.

Использование двухсторонней обработки позволяет уменьшить количество повторных установок профиля и связанных с ними вспомогательных операций.

Требования к подключению

Для эксплуатации LXD2-3500 требуется промышленная электрическая сеть 380 В / 50 Гц. Общая установленная мощность оборудования составляет 10,8 кВт.

Для работы пневматических систем требуется подключение к линии сжатого воздуха с рабочим давлением 0,5–0,8 МПа.

При подготовке места установки необходимо учитывать габариты оборудования 4950 × 1900 × 1570 мм, массу около 1800 кг, а также предусмотреть рабочее пространство для загрузки и выгрузки алюминиевого профиля.

Область применения

LXD2-3500 предназначен для механической обработки алюминиевого профиля на производственных участках, где требуется торцевое фрезерование заготовок перед дальнейшими технологическими операциями и сборкой профильных конструкций.

Возможность обработки двух концов одного профиля и ступенчатых поверхностей делает станок подходящим для серийной обработки деталей с повторяющейся конфигурацией торцов.
