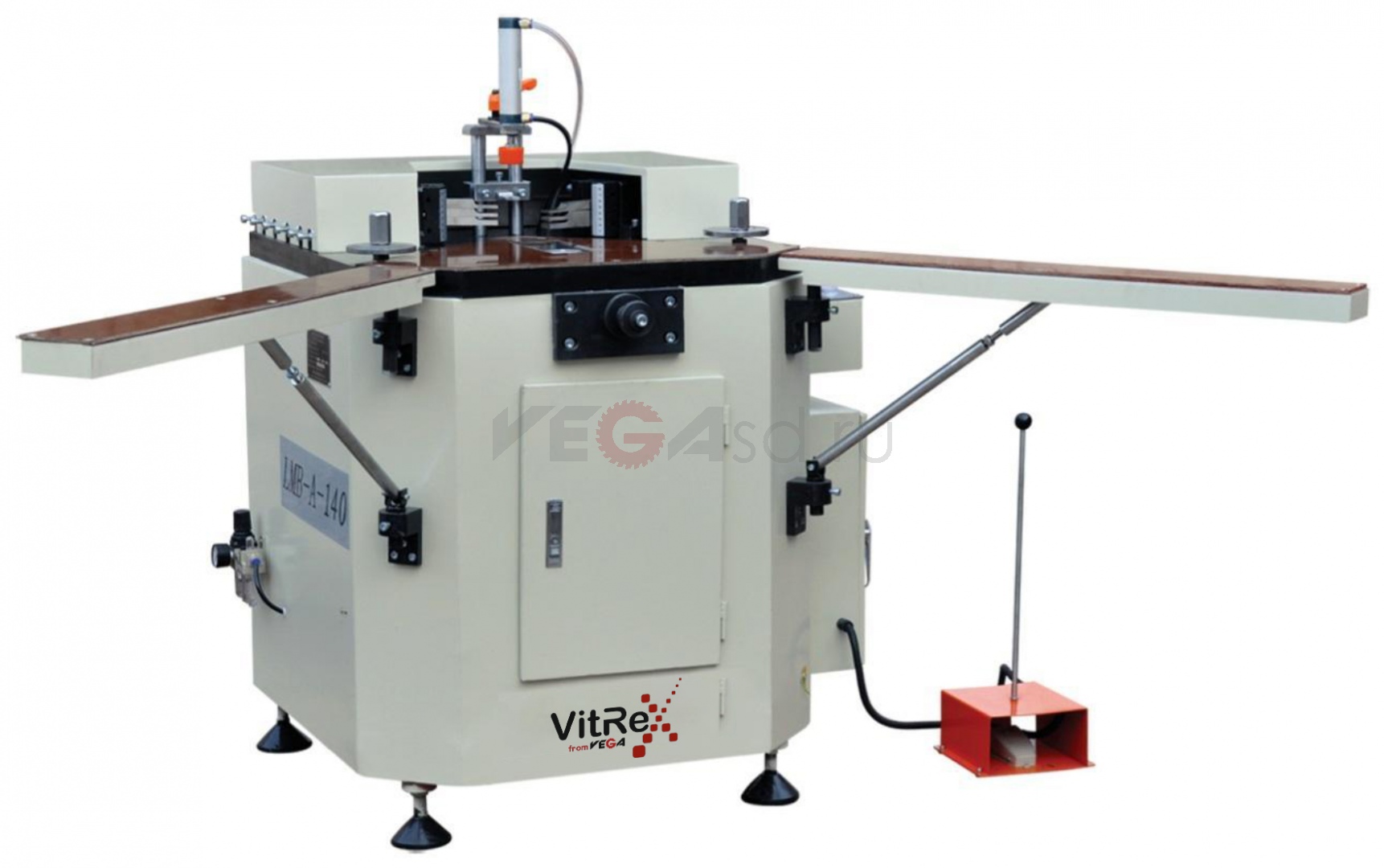

LMB-A-140 Угловой обжимной станок

LMB-A-140 Угловой обжимной станок применяется для механической сборки углов алюминиевых рам и створок. Оборудование позиционирует профиль и воздействует на угловые соединители рабочими ножами/обжимными узлами, формируя жесткое соединение без сварки в соответствии с технологией конкретной профильной системы.

Назначение и принцип работы

Алюминиевый профиль с установленным угловым соединителем фиксируется; гидропневматическая система синхронно подаёт обжимные ножи, деформируя стенки профиля и формируя жёсткое угловое соединение.

Применение в производственном процессе

Оборудование используется при механической сборке углов алюминиевых рам и створок после раскроя и подготовки торцов профиля. Заготовки базируются, фиксируются и обжимаются в зоне соединителя, формируя жесткий угловой узел. Качество результата зависит от соответствия ножей и упоров конкретной профильной системе, точности предварительного реза и правильной настройки усилия. Для привязки к реальной номенклатуре полезно сразу сопоставить два подтвержденных параметра: «Рабочее давление воздуха» — 0,4–0,6 МПа; «Диапазон регулировки» — 115 мм.

Практическая оценка работы и преимущества

• Формирует механическое угловое соединение алюминиевого профиля с заданным рабочим усилием.
• Оснастка обеспечивает базирование рамной заготовки перед обжимом угловых соединителей.
• Гидравлическая/пневматическая схема позволяет перенести критическую операцию сборки из ручного инструмента на стационарное оборудование.

Технические характеристики

Что учитывать при подборе и интеграции

До заказа проверяют максимальный и минимальный размер рамы, ширину профиля, тип углового соединителя, рабочее усилие, комплект обжимных ножей, гидравлическую и пневматическую часть.

Поставка, ввод в эксплуатацию и сервис

VEGA (ООО «Витрекс») выполняет подбор оборудования под профильную систему и номенклатуру изделий, согласование технической комплектации и поставку. Монтаж, пусконаладочные работы, обучение персонала, гарантийное и послегарантийное обслуживание выполняются в объеме, согласованном договором и спецификацией.
