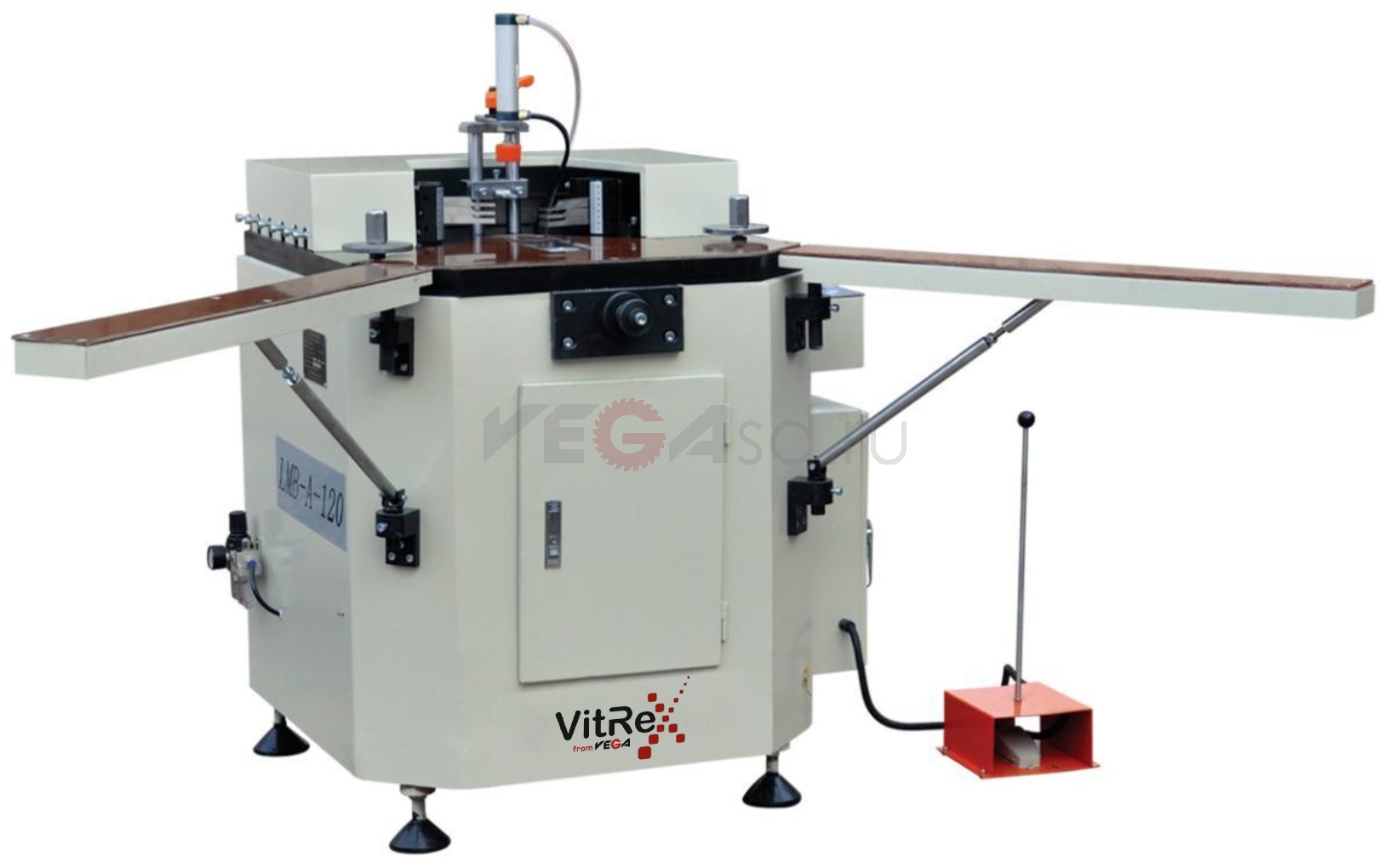

LMB-A-120 Угловой обжимной станок

LMB-A-120 Угловой обжимной станок применяется для механической сборки углов алюминиевых рам и створок. Оборудование позиционирует профиль и воздействует на угловые соединители рабочими ножами/обжимными узлами, формируя жесткое соединение без сварки в соответствии с технологией конкретной профильной системы.

Назначение и принцип работы

Профиль с угловым соединителем устанавливается в упор и фиксируется; рабочие ножи синхронно обжимают профиль в зоне соединения, обеспечивая механическую фиксацию рамного угла.

Применение в производственном процессе

Оборудование используется при механической сборке углов алюминиевых рам и створок после раскроя и подготовки торцов профиля. Заготовки базируются, фиксируются и обжимаются в зоне соединителя, формируя жесткий угловой узел. Качество результата зависит от соответствия ножей и упоров конкретной профильной системе, точности предварительного реза и правильной настройки усилия. В технической оценке модели существенны подтвержденные значения «Рабочее давление воздуха» (0,4–0,6 МПа) и «Диапазон регулировки» (80 мм); их следует проверять относительно типовых деталей предприятия.

Практическая оценка работы и преимущества

• Формирует механическое угловое соединение алюминиевого профиля с заданным рабочим усилием.
• Оснастка обеспечивает базирование рамной заготовки перед обжимом угловых соединителей.
• Гидравлическая/пневматическая схема позволяет перенести критическую операцию сборки из ручного инструмента на стационарное оборудование.

Технические характеристики

Что учитывать при подборе и интеграции

До заказа проверяют максимальный и минимальный размер рамы, ширину профиля, тип углового соединителя, рабочее усилие, комплект обжимных ножей, гидравлическую и пневматическую часть.

Поставка, ввод в эксплуатацию и сервис

VEGA (ООО «Витрекс») выполняет подбор оборудования под профильную систему и номенклатуру изделий, согласование технической комплектации и поставку. Монтаж, пусконаладочные работы, обучение персонала, гарантийное и послегарантийное обслуживание выполняются в объеме, согласованном договором и спецификацией.
