Линия мойки и сборки стеклопакетов CMS OBYM

Цена по запросу
Запросить предложение

Комплектация и условия — в предложении.

Другие способы связи
Доставка и оплата

Крупные грузы — со склада в Мытищах, мелкие — из офиса. Условия перевозки и оплаты — в предложении.

Сервис и поддержка

Пусконаладка, обучение, обслуживание и запчасти — по согласованному объёму работ.

  • Особенности

    CMS OBYM — линия мойки стекла и сборки стеклопакетов с пневматическим панельным прессом. Она очищает и сушит листы, обеспечивает контроль поверхности и равномерное обжатие пакета из двух или трёх стёкол. В таблице приведены исполнения OBYM 1700/6 и 2000/6 для стекла толщиной 2–10 мм.

    Загрузка и мойка

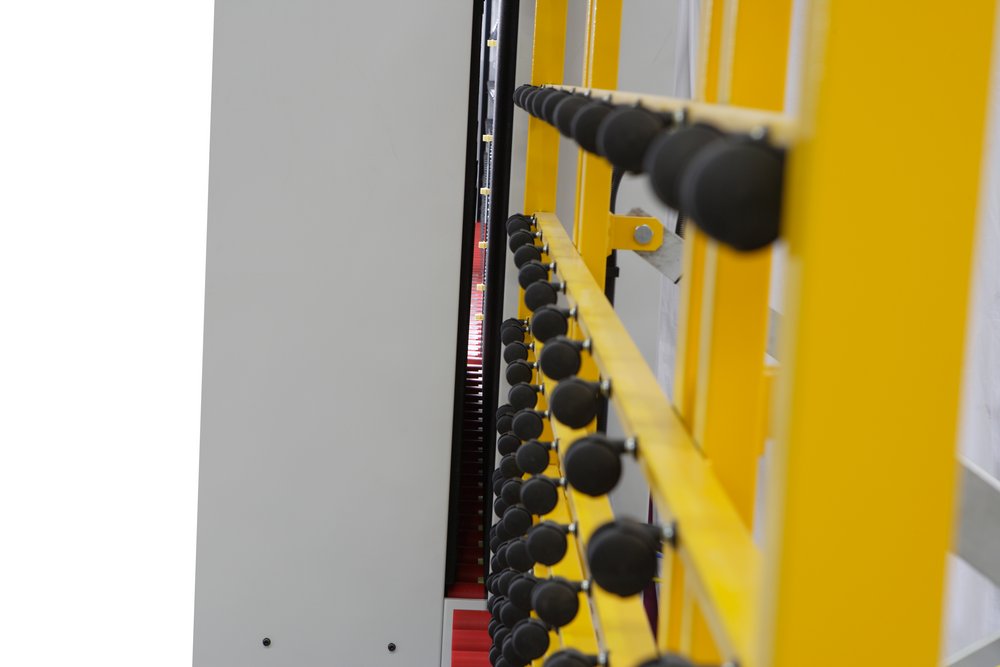

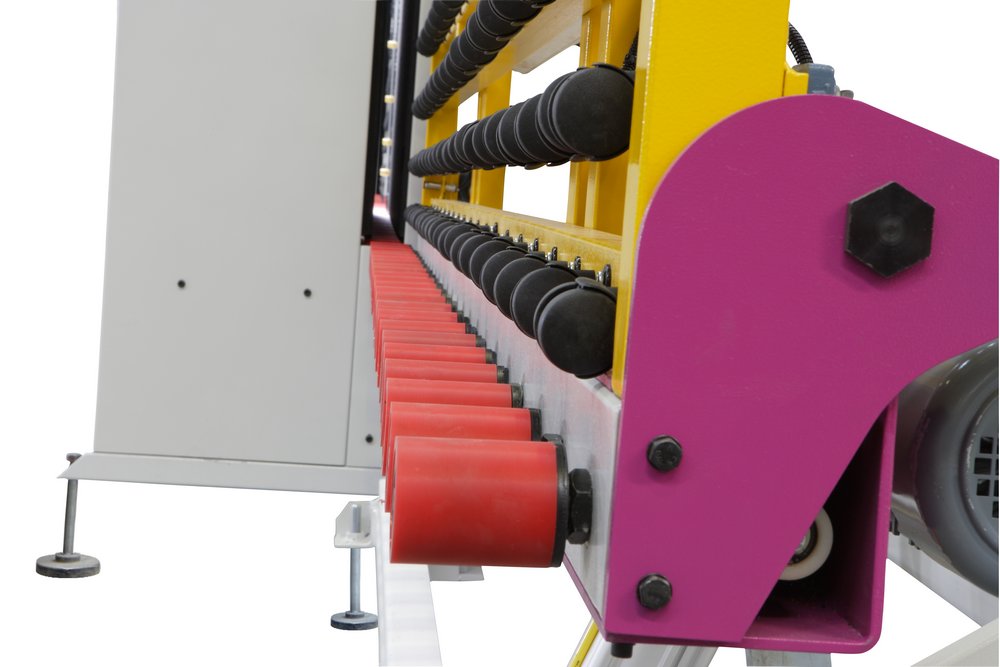

    Входная опорная стенка и конвейер оборудованы поддержками для тяжёлых листов. Скорость транспортирования регулируется с панели управления. В камере мойки и сушки применена транспортная система, независимая от конвейеров остальных участков.

    Моечно-сушильная камера выполнена из нержавеющей стали со звукоизоляцией. Конструкция верха: закрытая / открытая. Предусмотрена мойка Low-E стекла и щёточное оснащение 4 / 6 щёток. Количество моющих камер зависит от исполнения: две у 1700/6 и четыре у 2000/6.

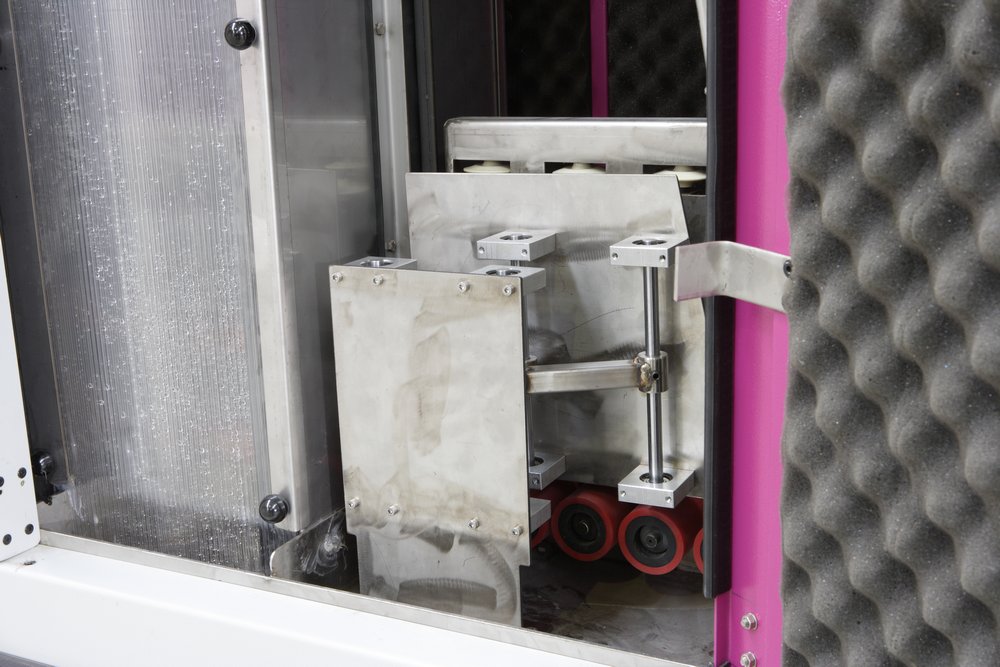

    В описанном четырёхкамерном процессе предусмотрены предварительная мойка, две основные моющие зоны и полоскание. Цепная зубчатая передача в зоне сушки расположена под стеклом и предназначена для уменьшения риска следов на поверхности.

    Вода и воздушная сушка

    Водяной резервуар разделён на отсеки по камерам мойки; для четырёхкамерной схемы предусмотрены четыре отсека. Поплавковая система регулирует уровень, а отдельные вентили позволяют сливать воду из каждого отсека. Предохранительные фотоэлементы контролируют критическое снижение уровня.

    Фильтры на входе и выходе очищают циркулирующую воду от загрязнений и песка. Воздушная фильтрация уменьшает запыление, а электрические нагреватели после фильтров подогревают сушильный воздух. Сушильные вентиляторы размещены в звукоизолированной зоне; их количество указано отдельно для каждой модели.

    Контроль и пневматическое прессование

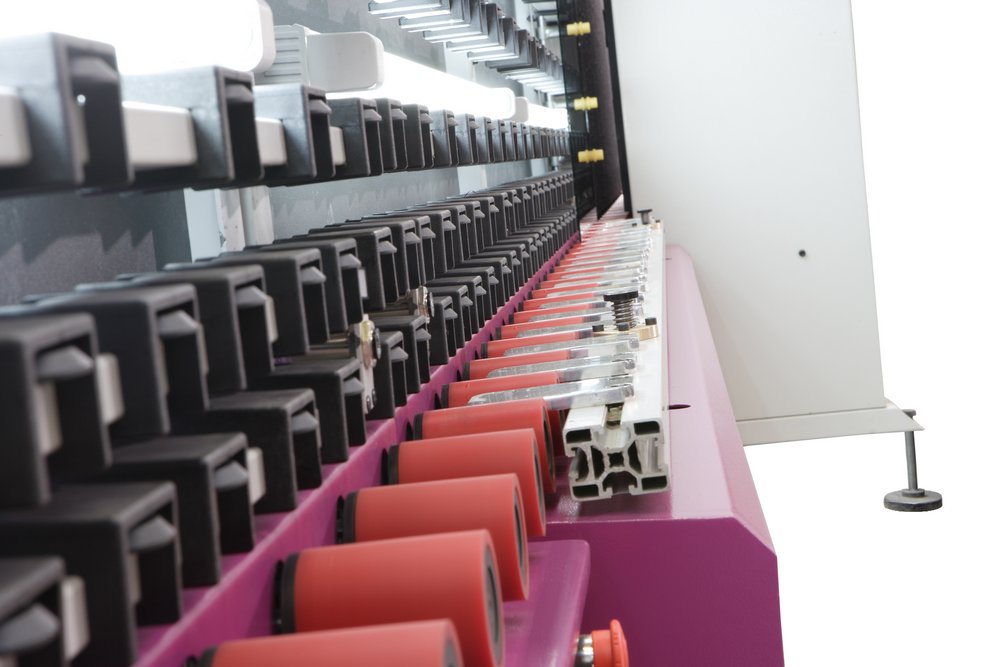

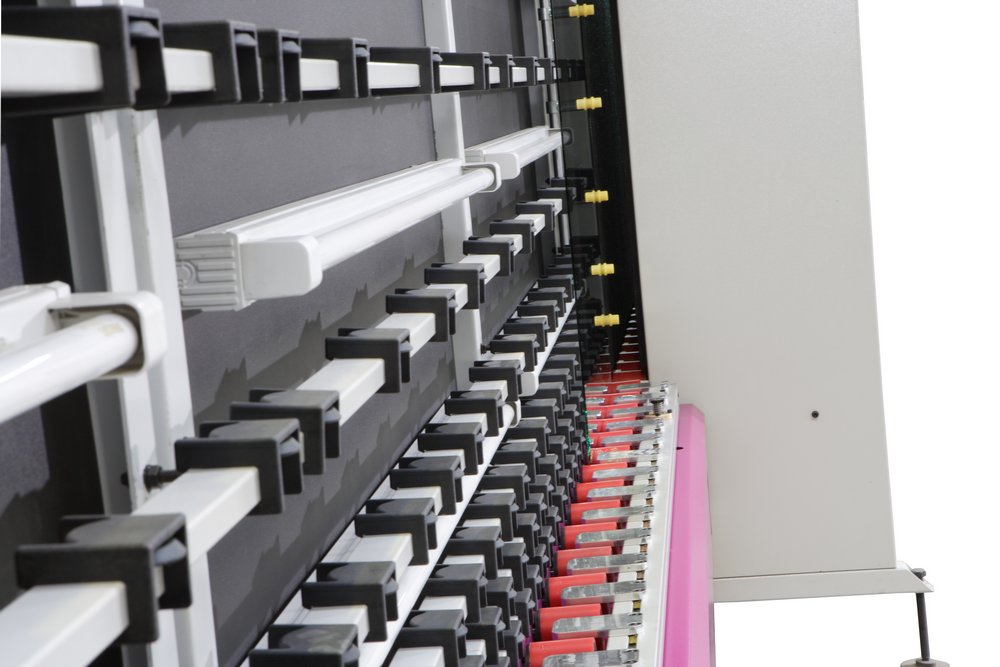

    Горизонтальное освещение за стеклом позволяет проверить качество мойки и сушки. Перед прессом предусмотрены дополнительный контроль и независимая механическая транспортировка. Автоматическое позиционирование с движением по осям X и Y помогает согласовать положение элементов при сборке.

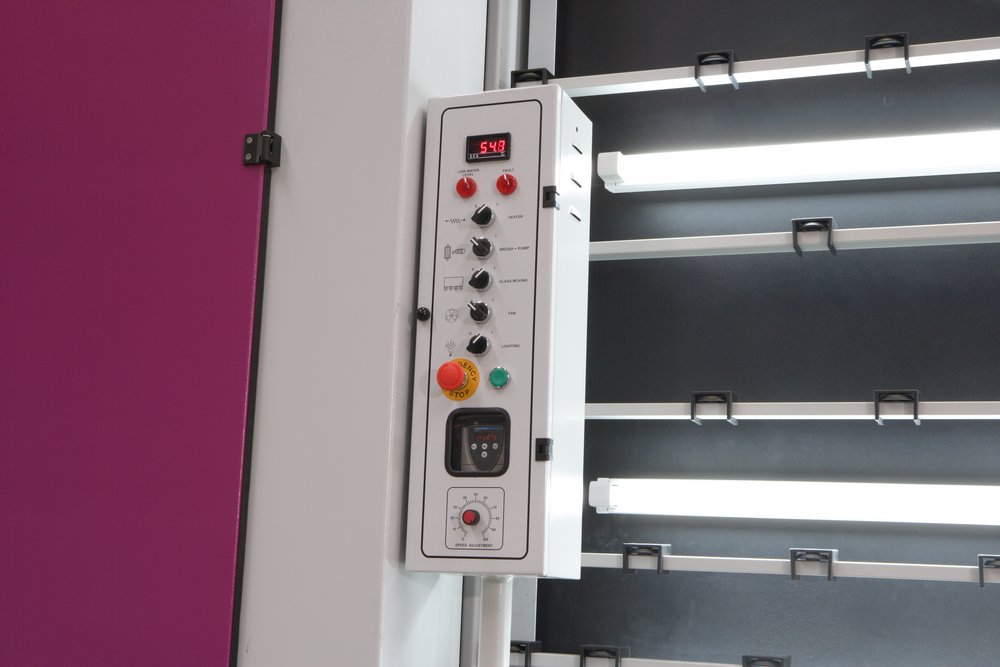

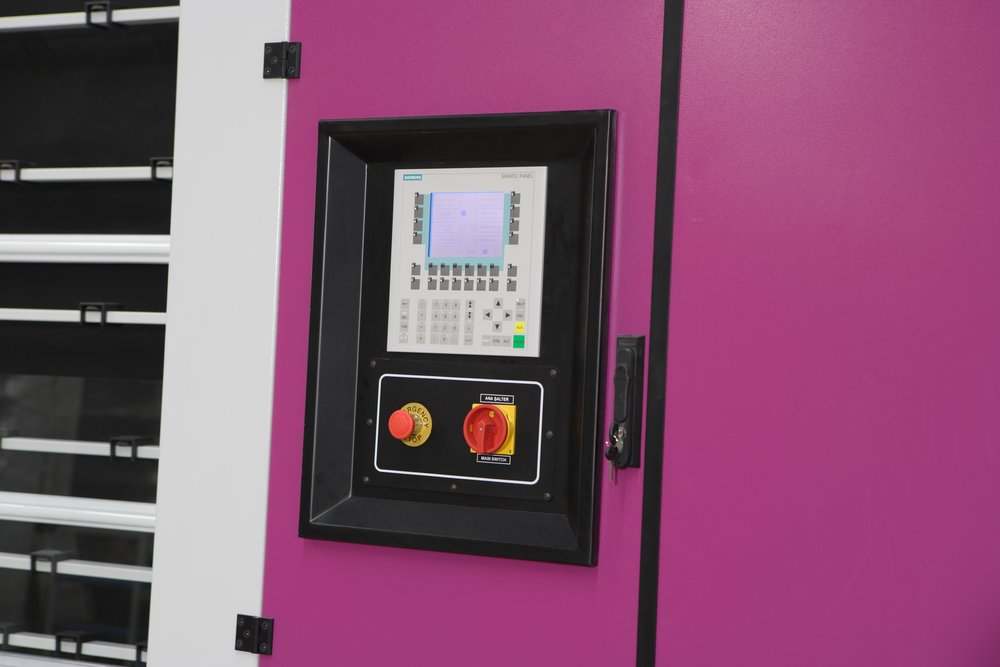

    Пневматическая система автоматически регулирует давление прессования по размеру изделия. Воздушная подушка уменьшает контакт стекла с панелями при транспортировании. Наблюдение и управление функциями выполняются с панели с цифровыми индикаторами; доступны ручной и автоматический режимы.

    Исполнения и выходной участок

    Минимальные и максимальные форматы мойки и прессования различаются. Для компоновки участка также учитывают расход воздуха, электропитание, массу и габариты линии. В исходном описании предусмотрено устройство перевода изделия из вертикального положения в горизонтальное; горизонтальная станция складирования в таблице обозначена как отсутствующая. Ступенчатое прессование для приведённых исполнений не предусмотрено.

    Технические характеристики OBYM

    Параметр OBYM 1700/6 OBYM 2000/6

    Рабочие характеристики

    Толщина моющегося стекла 2-10 мм 2-10 мм
    Размеры моющегося стекла — Миним. 170 x 350 мм 170 x 350 мм
    Размеры моющегося стекла — Максим. 3000 x 1700 мм 3000 x 2000 мм
    Размеры прессуемого стекла — Миним. 225 x 400 мм 225 x 400 мм
    Размеры прессуемого стекла — Максим. 2700 x 1700 мм 2700 x 2000 мм
    Скорость мойки стекла 6 м/мин 6 м/мин
    Количество щеточных редукторов 1 2
    Количество вентиляторов 1 2
    Количество моющих камер 2 4
    Давление воздуха 6 бар 6 бар
    Расход воздуха 500 л/мин 500 л/мин

    Характеристики

    Моечная камера с четырьмя щётками Стандартная комплектация Стандартная комплектация
    Моечная камера с шестью щётками Стандартная комплектация Стандартная комплектация
    Моечная камера полностью выполнена из нержавеющей стали Стандартная комплектация Стандартная комплектация
    Камера мойки и сушки с открытым верхом Стандартная комплектация Дополнительная опция
    Ступенчатое прессование стекла Не предусмотрено Не предусмотрено
    Возможность мойки Low-E стекла Стандартная комплектация Стандартная комплектация
    Горизонтальная станция складирования Не предусмотрено Не предусмотрено
    Работа справа налево Дополнительная опция Дополнительная опция

    Габариты и вес

    Ширина 2000 мм 2000 мм
    Длина 17000 мм 17500 мм
    Высота 2760 мм 3050 мм
    Вес 4350 кг 5260 кг

    Электрические характеристики

    Напряжение 400 V 3NPE 400 V 3NPE
    Частота 50 / 60 Гц 50 / 60 Гц
    Общая мощность 20 кВт 20 кВт
    Дополнительная опцияДополн.опция
    Стандартная комплектацияСтандарт
    Не предусмотреноНет

    Фотографии узлов линии

    Все исходные изображения сохранены и открываются отдельно в полном размере.

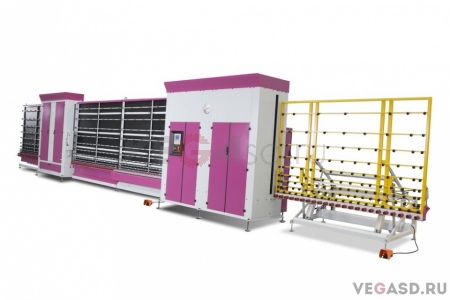

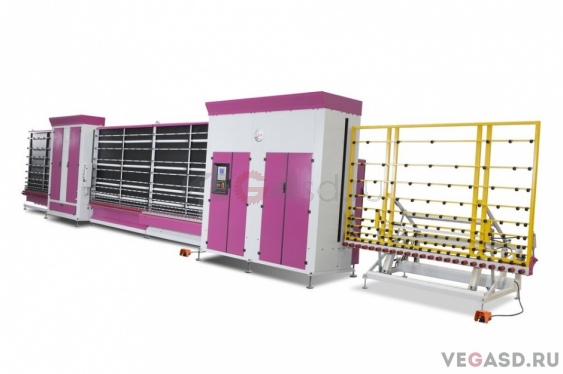

    Линия мойки стекла с пневматическим прессом OBYM Линия мойки стекла с пневматическим прессом OBYM Линия мойки стекла с пневматическим прессом OBYM Линия мойки стекла с пневматическим прессом OBYM Линия мойки стекла с пневматическим прессом OBYM Линия мойки стекла с пневматическим прессом OBYM Линия мойки стекла с пневматическим прессом OBYM Линия мойки стекла с пневматическим прессом OBYM
