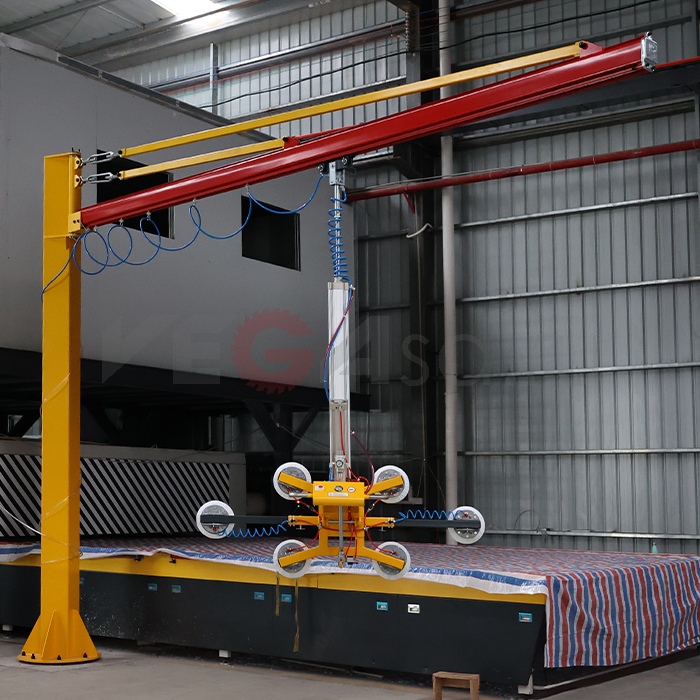

Колонный консольный кран с вакуумным манипулятором для стекла

Назначение и принцип работы

Колонный консольный кран с вакуумным манипулятором предназначен для подъёма и перемещения крупноформатного листового стекла внутри производственного участка. Оборудование применяется для подачи стекла со стоек и пирамид на столы раскроя, моечные машины, линии производства стеклопакетов, печи, рольганги и упаковочные участки.

Кран устанавливается на отдельную напольную колонну с опорной плитой и анкерным креплением к бетонному основанию. Такая конструкция не требует крепления к стенам, балкам или перекрытиям здания. Подъём, наклон и вращение выполняются при помощи пневматических цилиндров. Оборудование работает от сжатого воздуха и не требует подключения к электрической сети.

Особенности и преимущества

Поворотная стрела длиной 6000 мм обеспечивает большую рабочую зону вокруг колонны. В зависимости от планировки участка угол поворота стрелы может составлять 180°, 210° или 270°. Вакуумный захват оснащён шестью присосками и рассчитан на перемещение стекла массой до 450 кг.

Применение консольного крана сокращает объём ручного труда, ускоряет перегрузку стекла, снижает риск боя и травмирования персонала, а также повышает точность укладки листов на технологическое оборудование.

Технические характеристики

• Тип оборудования: Колонный консольный кран с вакуумным манипулятором
• Назначение: Подъём, перемещение и укладка листового стекла
• Максимальная грузоподъёмность: до 450 кг
• Количество вакуумных присосок: 6 шт.
• Наклон стекла: 0–90°
• Поворот вакуумного захвата: 90°
• Ход подъёма и опускания: 1200 мм
• Привод подъёма, наклона и вращения: Пневматические цилиндры
• Источник питания: Сжатый воздух
• Подключение к электросети: Не требуется
• Угол поворота стрелы: 180° / 210° / 270°
• Тип установки: Напольная колонна с анкерным креплением
• Рабочая зона: Радиальная, вокруг колонны

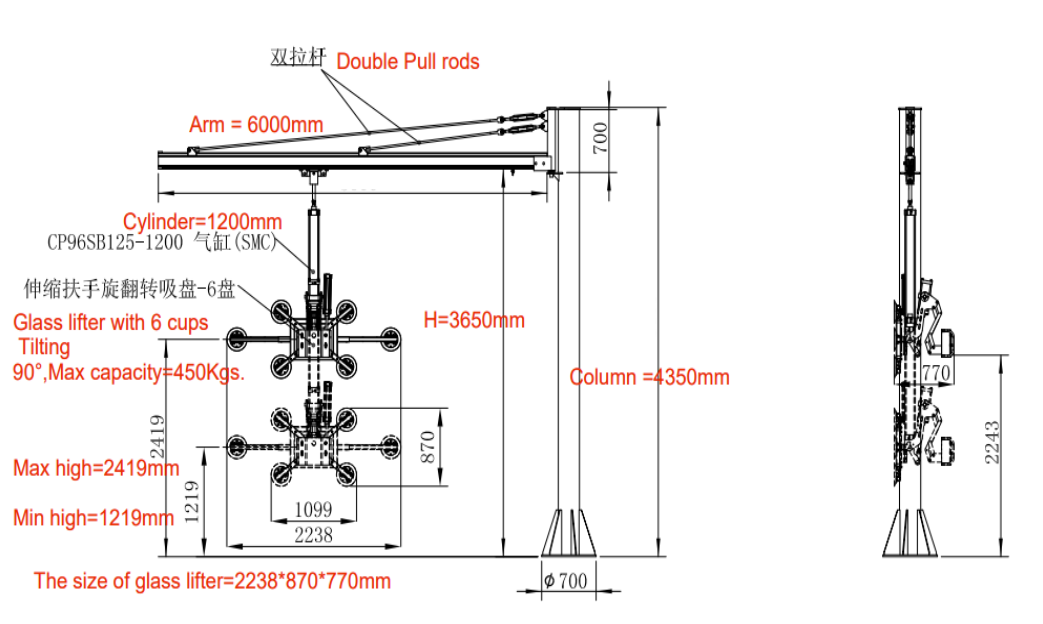

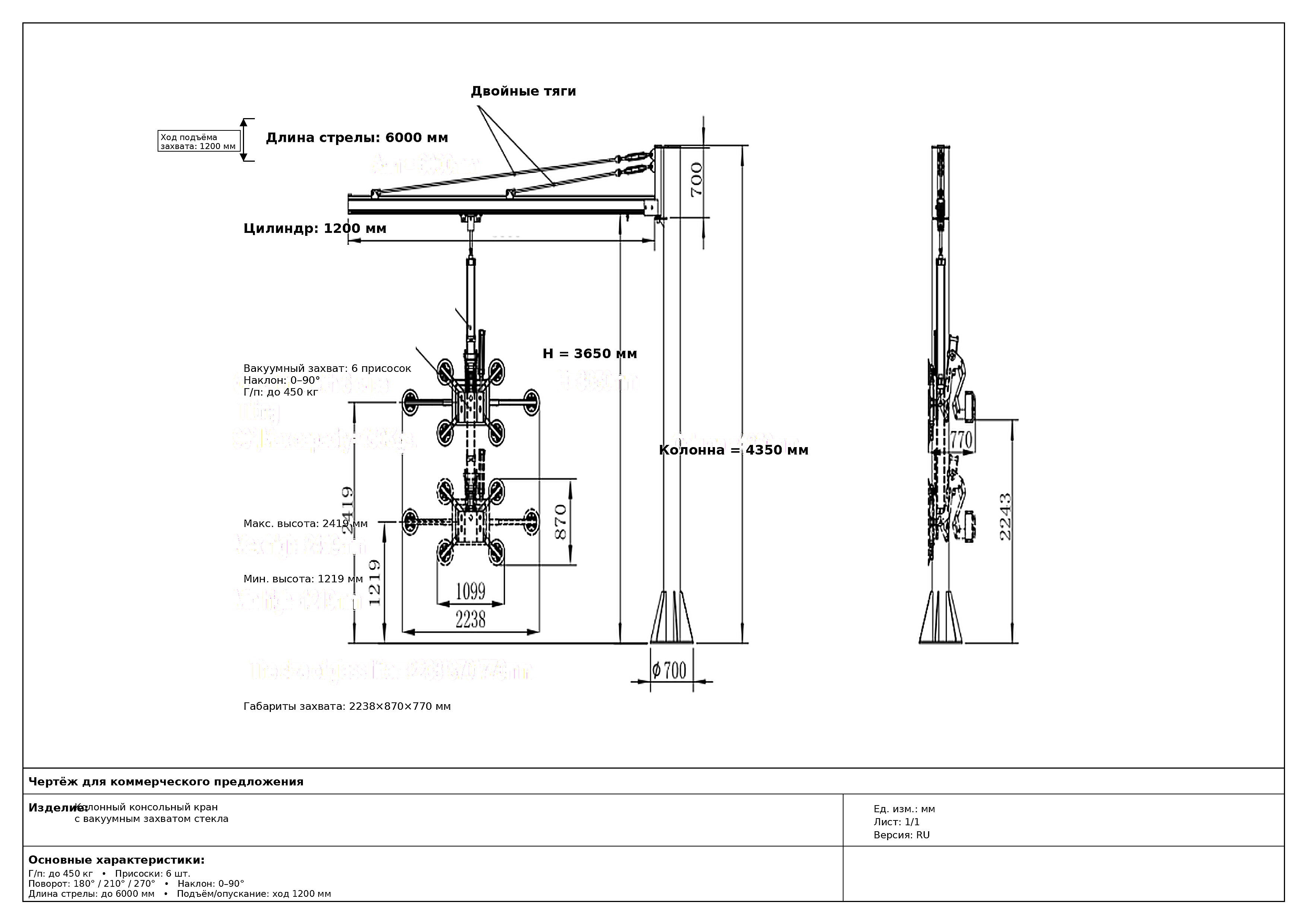

• Длина стрелы: 6000 мм
• Общая высота колонны: 4350 мм
• Рабочая высота под стрелой: 3650 мм
• Высота верхней части колонны над стрелой: 700 мм
• Минимальная рабочая высота захвата: 1219 мм
• Максимальная рабочая высота захвата: 2419 мм
• Габариты вакуумного захвата: 2238 × 870 × 770 мм
• Общая высота манипулятора в вертикальном положении: 2243 мм
• Диаметр основания колонны: Ø700 мм
