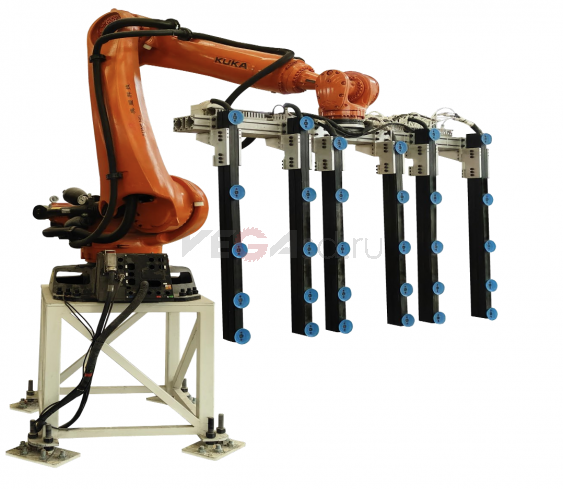

Интеллектуальный стекольный роботизированный манипулятор
Комплектация и условия — в предложении.
Другие способы связи
Крупные грузы — со склада в Мытищах, мелкие — из офиса. Условия перевозки и оплаты — в предложении.
Пусконаладка, обучение, обслуживание и запчасти — по согласованному объёму работ.
-
Особенности
Данный роботизированный манипулятор подходит для работы с архитектурным стеклом, а также со стеклом для окон и дверей с двойным остеклением.
Он применяется для автоматической загрузки и выгрузки листов после операций резки, обработки кромки, производства стеклопакетов и закалки стекла.1. Введение в оборудование
Этот робот выполнен по схеме с 6-осевым шарнирным приводом и может использоваться в связке с линиями резки, шлифовки, закалки и комплексной обработки стекла. Он обеспечивает точный контроль загрузки и выгрузки стекла и обладает такими характеристиками, как низкое энергопотребление, низкие эксплуатационные расходы, минимальные требования к обслуживанию, гибкость установки, компактные размеры и простота эксплуатации. Это оборудование позволяет значительно повысить производительность, снизить риски для безопасности, сократить участие ручного труда и уменьшить физическую нагрузку, являясь одним из незаменимых видов интеллектуальной техники для комплексных линий крупных стекольных предприятий.2. Состав оборудования

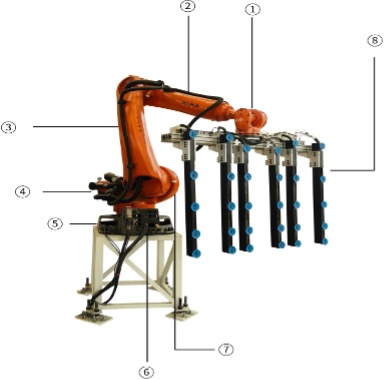

Интеллектуальный стекольный роботизированный манипулятор состоит из: пульта управления, обучающего пульта, запястья робота, малой руки (предплечья), большой руки (стрелы), балансировочного цилиндра, поворотного стола, основания, вакуумной системы присосок для стекла, электрического оборудования и системы управления.Схематическое изображение основных компонентов роботизированного манипулятора

Схема основных компонентов робота и вакуумного захвата 1.Запястье манипулятора
2.Малая рука (предплечье)
3.Большая рука (стрела)
4.Балансировочный цилиндр
5.Основание
6.Электрическое оборудование
7.Поворотный стол
8.Вакуумная система присосок
1. Особенности оборудования
Низкие затраты на обслуживание – данный манипулятор крайне экономичен в эксплуатации. Замена масла требуется лишь каждые 20 000 часов работы. Кроме того, благодаря конструктивным особенностям, количество необходимых запасных частей сведено к минимуму.
Компактность и экономия пространства – за счёт небольших габаритов идеально подходит для работы в стеснённых условиях. Это позволяет создавать компактные автоматизированные модули и снижать затраты.
Быстрая интеграция – легко встраивается в существующую производственную среду. Простой в программировании и управлении. Может быстро объединяться в единую линию с оборудованием для шлифовки кромки, закалки и производства стеклопакетов через ERP.
Низкие эксплуатационные расходы – обеспечивает высокую производительность при минимальных затратах. Роботизированный манипулятор может работать круглосуточно 24/7, значительно увеличивая время безостановочной работы линии и её производительность.
Высокая скорость движения – скорость работы манипулятора значительно выше, чем у человека. Он выполняет быстрые и точные операции с высокой повторяемостью, что позволяет существенно сократить производственный цикл.
Повышение общей эффективности – автоматизация рутинных и трудоёмких операций освобождает персонал для более сложных и ценных задач, оптимизируя весь процесс. Обеспечивается стабильное качество продукции и высокая однородность, снижается уровень брака.
Повышение безопасности труда – замещает работу в опасных условиях, снижая риск производственных травм. Исключаются ситуации с защемлениями, ударами или порезами, которые могут возникать при ручном перемещении стекла.
Высокая грузоподъёмность – способен легко поднимать и транспортировать стекло в течение длительного времени, значительно превышая возможности человека по весу и выносливости. Это снижает физическую нагрузку на работников и уменьшает риски для их здоровья.
Технические характеристики
Параметр Описание / Значение Максимальный вылет руки 3100 мм Номинальная нагрузка 210 кг Номинальная максимальная нагрузка 281 кг Уровень шума < 75 dB (A) Монтажная схема отверстий системы движения S780 Допустимый угол наклона ± 5° Повторяемость позиционирования (ISO 9283) ± 0,05 мм Количество осей 6 Рабочий объём 86,3 м³ Занимаемая площадь 754 × 754 мм Вес 1134 кг Позиция установки пол Диапазон движения A1 ±185° Диапазон движения A2 -140° / -5° Диапазон движения A3 -120° / 168° Диапазон движения A4 ±350° Диапазон движения A5 ±122,5° Диапазон движения A6 ±350° Скорость A1 при номинальной нагрузке 105°/с Скорость A2 при номинальной нагрузке 94°/с Скорость A3 при номинальной нагрузке 100°/с Скорость A4 при номинальной нагрузке 136°/с Скорость A5 при номинальной нагрузке 129°/с Скорость A6 при номинальной нагрузке 206°/с Степень защиты IP65 Контроллер KR C5 M6/M7; KR C4 Пульт обучения KUKA smartPAD Кабель двигателя X20 - X30 Кабель данных X21 - X31 Примечание:
В связи с постоянным совершенствованием оборудования отдельные детали могут изменяться.
Для уточнения ориентируйтесь на последнюю модель у сотрудников компании.
Окончательное право на толкование принадлежит компании VitReX2. Занимаемая площадь
Интеллектуальный стекольный роботизированный манипулятор имеет определённую площадь установки, которая может быть адаптирована под особенности площадки и требования заказчика

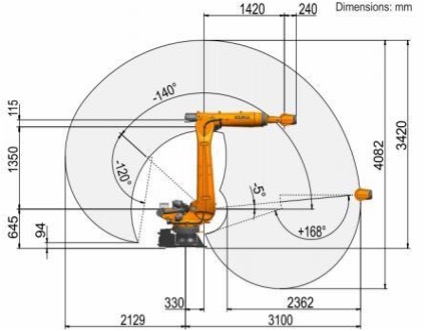

Боковая проекция рабочей зоны робота
Рабочая зона поворота робота в плане Нагрузка и рабочая зона
В документации отдельно приведены номинальная нагрузка 210 кг и номинальная максимальная нагрузка 281 кг. Нагрузочную способность проверяют по диаграмме конкретного робота с учётом массы вакуумного захвата и положения центра тяжести стекла; значение 281 кг не следует считать разрешённой массой любого листа во всей рабочей зоне.
-
