Интеллектуальная система сортировки стекла VitReX-3020-80
Доставка и оплата
СервисНаш инстаграм:
-
Особенности
Описание
Используется для автоматической сортировки и подбора стекла для последующей обработки.
Интеллектуальная система хранения стекла VitReX включает в себя горизонтальные и вертикальные откидные столы (опционально), вертикальные измерительные столы, систему распознавания камер (опционально), устройства для хранения пленки и односторонние конвейеры, расположенные вдоль направления транспортировки стекла. Благодаря координации и взаимодействию различных компонентов выполняется ряд процессов, таких как горизонтальное и вертикальное преобразование стекла, измерение технических характеристик, классификация и хранение, а также доступ по требованию. Стекло в процессе обработки проверяется на вертикальном контрольном стенде на предмет размера стекла, и стекло хранится в соответствующей решетчатой раме в соответствии с требованиями системы, а система, в свою очередь, подает стекло из соответствующей ячейки в соответствии с требованиями процесса для последующей обработки.

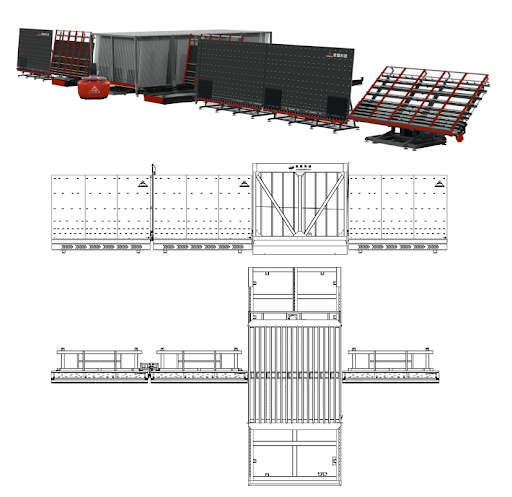

Состоит из четырех частей:
- вертикальный конвейерный стол;
- вертикальный инспекционный стол;
- передвижная сортировочная клетка;
- вертикальная транспортировка.
Стол
Стекло транспортируется на станцию контроля через вертикальный конвейерный стол. Система может быстро и точно проверить размер стекла, а затем положить его на склад. После умного сравнения, оно будет сопоставлено и выведено в соответствии с правилами, исключая возможное возникновение ошибок, вызванных ручной сортировки стекла.
Особенности: полностью заменяет процесс изготовления ручного стекла. Сопоставление, маркировка, избежание ошибок, вызванных ручной подгонкой стекла
Он используется перед линией стеклопакетов, что повышает увеличить эффективность производства на 25-30%.
Дополнительно: поддержка функции сканирования кода, сохранение проверки шага станции и непосредственное сканирование кода для подтверждения информации о сопряжении стекла.
Снижение требований к персоналу: он прост в эксплуатации и снижает требования к навыкам рабочих. Для эксплуатации нужен только 1 работник (установить стеклянные стеллажи, заменить пустые стойки), работать с манипуляторами для разгрузки и выгрузки листового стекла.
Несколько стекол в одной секции: по сравнению с аналогичными продуктами на рынке наша станция сортировки Клеточной системы может хранить 1 или 2 стекла в одной секции и может загружать до 180 шт. стекла непрерывно (длина стекла не более 1350 мм)
Интеллектуальная система хранения стекла VitReX включает в себя горизонтальные и вертикальные откидные столы (опционально), вертикальные измерительные столы, систему распознавания камер (опционально), устройства для хранения пленки и односторонние конвейеры, расположенные вдоль направления транспортировки стекла. Благодаря координации и взаимодействию различных компонентов выполняется ряд процессов, таких как горизонтальное и вертикальное преобразование стекла, измерение технических характеристик, классификация и хранение, а также доступ по требованию. Стекло в процессе обработки проверяется на вертикальном контрольном стенде на предмет размера стекла, и стекло хранится в соответствующей решетчатой раме в соответствии с требованиями системы, а система, в свою очередь, удаляет стекло в соответствии с требованиями процесса для последующей обработки.
Основной параметр техники
Категория
Проект
Информация о складе хранения стекла
Занимаемая площадь склада
84 квадратных метра (12м*7м)
Количество работников
2 человека
Функции
1.Поддержка плавной интеграции с программным обеспечением ERP: нет необходимости импортировать специальные данные, автоматическая обратная связь с отчетами, ERP автоматически генерирует исправления;
2.Рабочие процессы просты и легкие в эксплуатации；
3.Максимизируйте эффективность обработки стекла: мощные программные алгоритмы, такие как несколько фрагментов в одной ячейке (вместо 2 –х фрагментов в ячейке), объединяют один и тот же алгоритм ячейки, производят фрагменты последовательно и в соответствии со спецификациями заказчика, чтобы обеспечить повышенную эффективность работы.；
4.Мощная аппаратная поддержка: начиная с проектирования → выбора материала → обработки → сборки → тестирования → установки и отладки, тщательно контролируется каждый шаг, чтобы обеспечить стабильность продукта；
5.Сочетание мягкого и жесткого материалов решает проблему боя на складе, гарантирует, что меньшие размеры не расколятся, и поддерживает автоматическую настройку склада и принцип приоритета при хранении стекла.
Автоматическая маркировка
(опционально)
Заменяет ручную маркировку. В соответствии с требованиями оборудование распечатывает этикетку, на которой записана информация о стекле, а «пальцы» этикетировочного цилиндра захватывают этикетку и наклеивают ее на соответствующую поверхность стекла. При печати используется печать инструкций, а оборудование и система управления напрямую взаимодействуют, заменяя обычную печать. Исключает задержку печати, неправильную маркировку и другие проблемы.
Конфигурация системы хранения
Механическая часть
Стеллаж
После сварки утолщенного профиля, обработки старением / высокотемпературным отжигом неподвижные пластины боковых балок и прогоны обрабатываются портальным фрезерованием для обеспечения точности и стабильности.
Реечная передача
Импортированная конструкция зубчатой рейки с винтовой зубчатой передачей используется для повышения прочности поверхности зуба и эффективного снижения шума.
Подача масла
Подача масла в ползун направляющей рейки осуществляется пневматическим методом автоматического впрыска масла без ручного вмешательства.
Шест для клетки
Каждая стойка оснащена независимым направляющим механизмом, обеспечивающим плавный ввод стекла в клетку и его выход из нее в пределах диапазона деформации.
Главный компьютер
Выделенный узел промышленного управления + сервер (связь в режиме реального времени с ERP для автоматического получения небольших фрагментов информации о заказе); фирменный дисплей с высоким разрешением.
Системная плата
Материнская плата использует систему управления Siemens для связи с сервошиной PN на сверхвысокой скорости, которая обладает характеристиками быстрой и стабильной скорости.
Оптическое волокно
В оптическом волокне используются лазерные детекторы Panasonic/German Sikorsky, импортированные из Японии.
Компонент
Стабильный блок управления. Вся машина использует шину связи и промышленное экранированное коммуникационное соединение с сетевым портом RJ45, которое обладает высокой скоростью связи, сильной помехозащищенностью, простотой, стабильностью и безопасностью.
Размеры
Длина*ширина*высота: 12000мм*7000мм*2500мм Высота верстака
градус
550±30 мм (регулируемые ножки)
Требования к питанию
380В, 50 Гц
Мощность
6kW
Давление воздуха
0.6Mpa
Тележка AGV
скорость
100m/min
Скорость перемещения
60m/min
Скорость загрузки/выгрузки стекла
Среднее время смены загрузки ≤3 с/штука
толщина стекла
3-12mm
Количество ячеек для хранения стекла
80
Измерение перед загрузкой в ячейку/
скорость
≤6 шт./мин.
Скорость выгрузки стекла
≤15 шт/мин
