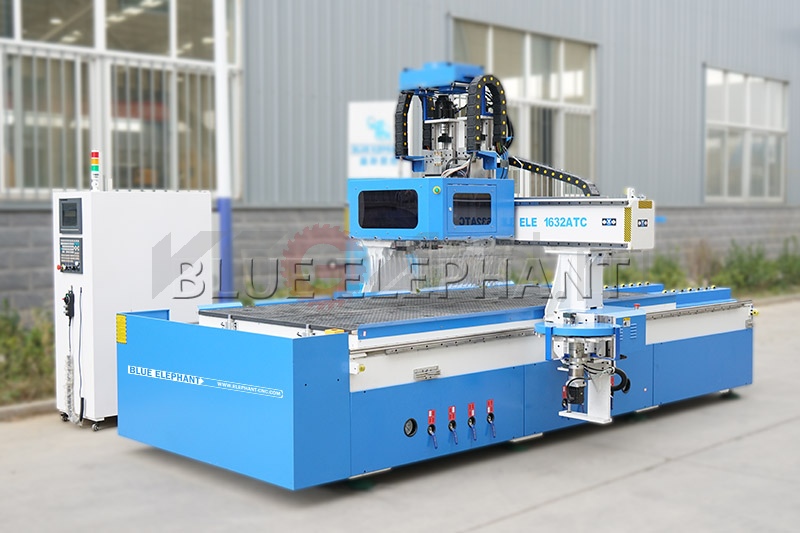

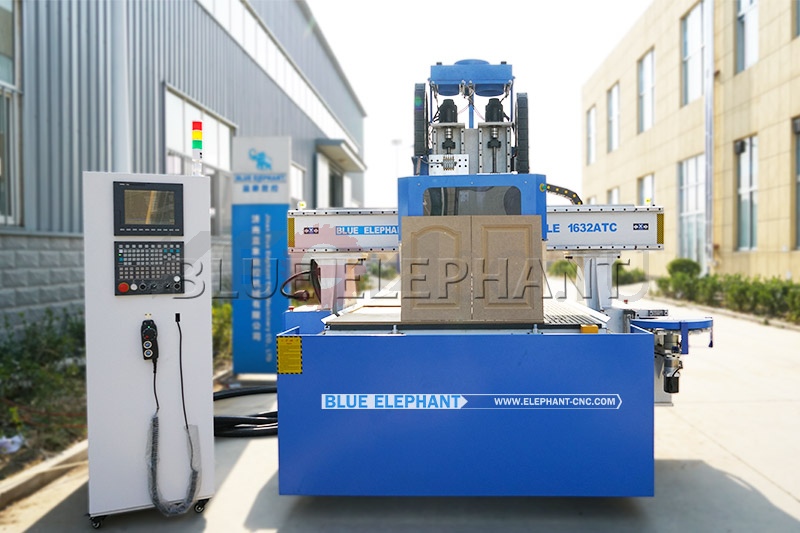

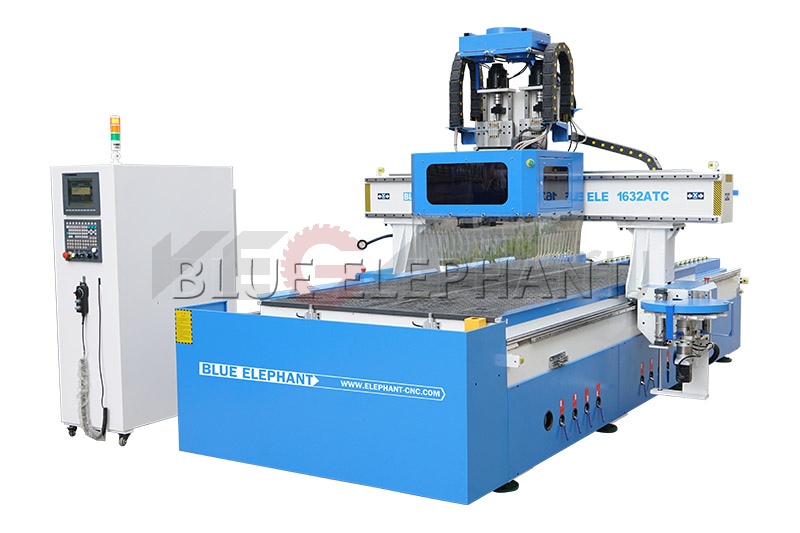

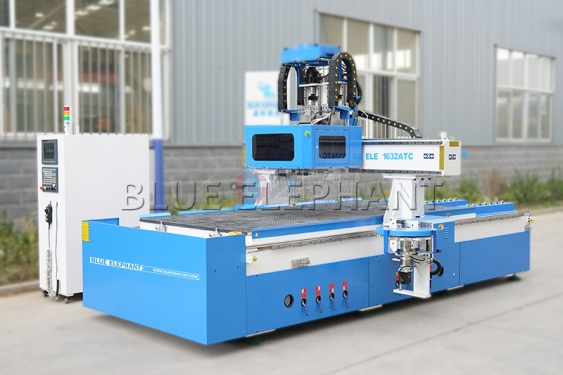

Фрезерный станок с ЧПУ ATC ELECNC-1632 с агрегатной головкой

Назначение и принцип работы

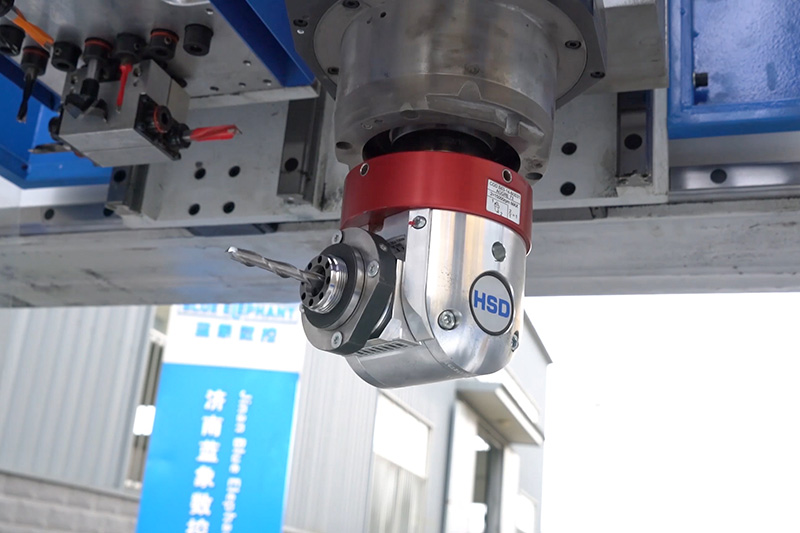

Фрезерный станок с ЧПУ ATC ELECNC-1632 с агрегатной головкой предназначен для высокоточной обработки различных материалов, включая дерево, пластик, мягкие металлы и композиты. Агрегатная головка BHZ24 с ЧПУ оснащена 7 инструментами, которые позволяют выполнять горизонтальное и вертикальное сверление, распиловку и фрезеровку. Автоматическая смена инструмента (ATC) обеспечивает непрерывность процесса обработки без необходимости остановки станка.

Особенности и преимущества

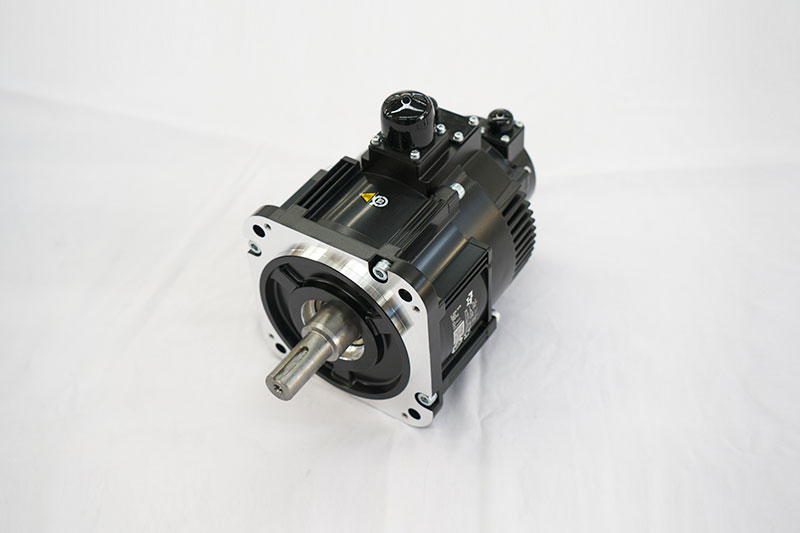

Станок оснащён мощными серводвигателями Yaskawa, которые обеспечивают высокую скорость и стабильность работы. Внешний кондиционер защищает электрические компоненты от перегрева, а пылезащитный чехол поддерживает чистоту в мастерской. Агрегатная головка с ЧПУ значительно повышает эффективность обработки, особенно при выполнении сложных операций, таких как горизонтальное сверление.

Когда требуется замена

Замена компонентов станка может потребоваться при износе инструментов, снижении точности обработки или нестабильной работе серводвигателей. Регулярное техническое обслуживание и своевременная замена изношенных деталей помогут поддерживать станок в рабочем состоянии.

Совместимость

Станок совместим с программным обеспечением Artcam, Alphcam, Type 3, Ucancam, Aspire и другими, поддерживающими G-код и М-код.

Технические характеристики

• Модель: ELECNC1632ATC
• Перемещение по осям X, Y: 1600x3200 мм (опционально: 1500х3000 мм; 2100х3000 мм; 2100х4000 мм)
• Перемещение по оси Z: 400 мм (опционально: 200 мм, 300 мм, 500 мм, 600 мм)

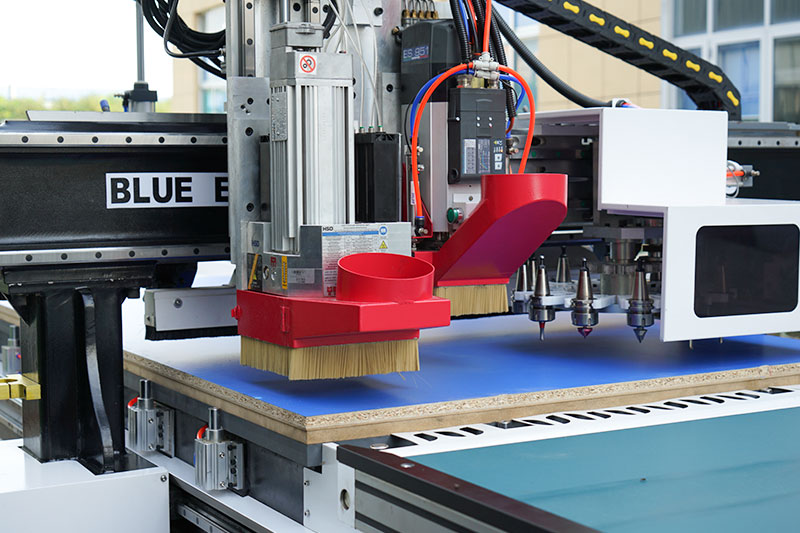

• Тип шпинделя: Шпиндель воздушного охлаждения ATC мощностью 9 кВт, ISO30, ER32
• Тип инвертора: 11 кВт
• Буровой банк: Итальянские буры HSD BHZ24
• Комплект инструментов: Автоматическая смена инструмента Linear+Carousel
• Держатель инструмента с цангой: цанга ISO30, ER32: φ4, φ6,1/8, 1/2
• Система контроля: Тайваньский контроллер SYNTEC, опция: Ncstudio
• Система вождения: 1,3 кВт Японии YASKAWA серводвигатель переменного тока и серводвигатель переменного тока, 4 комплекта
• Редуктор: SHIMPO редуктор
• Структура машины: Прочный корпус с закалкой

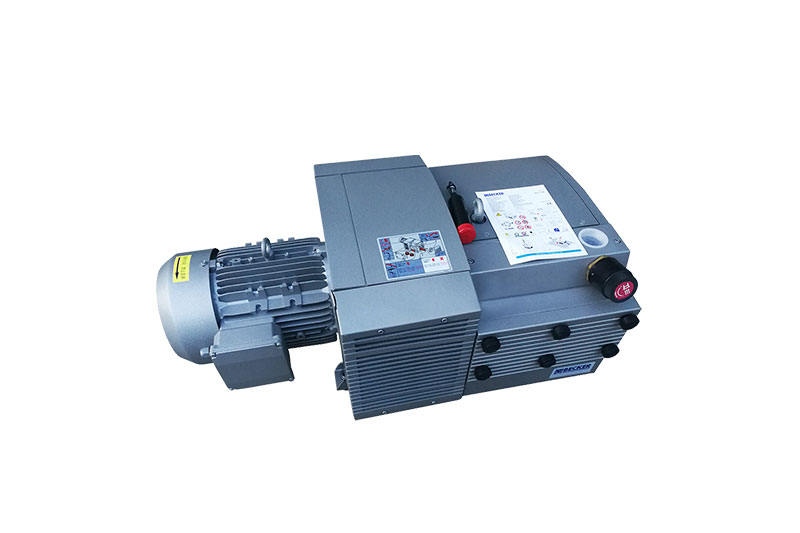

• Рабочий стол: Алюминиевый Т-образный паз и вакуумный рабочий стол
• Позиционирующий цилиндр: 5 шт. (X2, Y3)
• Линейная направляющая: Тайваньская линейная направляющая с защитой от пыли
• Трансмиссия: Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань
• Система смазки: Автоматическая система смазки объемом 1,5 л
• Калибровка инструмента: Автоматическая калибровка датчика инструмента
• Кабели: Кабели Igus, Германия, с сертификатом CE, cUL
• Совместимое программное обеспечение: Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д.
• Язык команд: G-код и М-код
• Скорость движения: 80 м/мин
• Рабочая скорость: 0-25 м/мин
• Точность повторного позиционирования: ±0,03 мм
• Разрешение системы: ±0,0025 мм
• Рабочая точность: ±0,03 мм
• Рабочее давление воздуха: 0,6 МПа
• Рабочее напряжение: 220В 1Ф/3Ф 50Гц/60Гц, 380В 3Ф 50Гц/60Гц

Почему выгодно купить в Vega

В Vega вы можете приобрести оригинальный фрезерный станок с ЧПУ ATC ELECNC-1632 с гарантией качества. Мы предлагаем доставку по всей России и СНГ, а также профессиональную поддержку в подборе оборудования и сервисном обслуживании.

Совместимость и характеристики

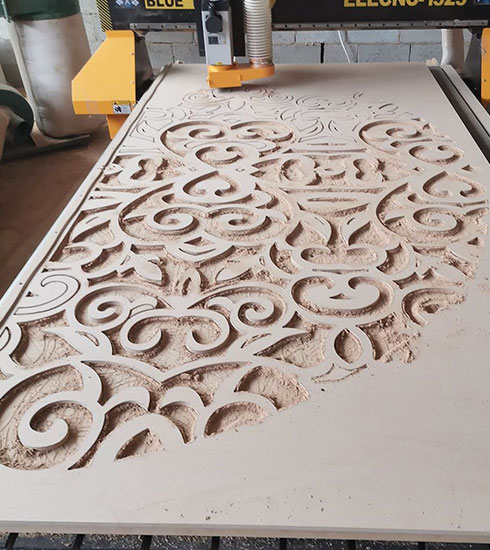

Модель: ELECNC-1632 Бренд: Blue Elephant Категория: УВД с ЧПУ Описание Если вашему проекту требуется много буровых работ, обратите внимание на фрезерные станки с ЧПУ с агрегатной головкой. Характеристики 1. Фрезерные станки с ЧПУ с агрегатной головкой имеют устройство смены инструмента с боковым диском на 12 держателей, лучший дизайн для быстрой и эффективной деревообработки. 2. Агрегатная головка BHZ24 с ЧПУ с 7 инструментами, которые сверлят горизонтальные отверстия, вертикальные отверстия, делают пильное полотно режущим все в одном. 3. Мощные серводвигатели Yaskawa обеспечивают высокую скорость и стабильную работу станка. 4. Внешний кондиционер обеспечивает безопасную работу электрических компонентов внутри шасси. 5. Конструкция пылезащитного чехла делает мастерскую более чистой; Агрегатная головка с ЧПУ имеет более высокую эффективность при сверлении и распиловке, особенно она способна делать горизонтальные отверстия, которые могут делать только станки с ЧПУ с поворотным шпинделем. Этот станок с ЧПУ с агрегатной головкой является лучшим выбором для изготовления мебели/шкафов/дверей. Параметры Модель ELECNC1632ATC Перемещение по осям X, Y 1600x3200 мм, опционально: 1500х3000 мм; 2100х3000 мм; 2100х4000 мм и т.д. Перемещение по оси Z 400 мм, опционально: 200 мм, 300 мм, 500 мм, 600 мм и т. д. Тип шпинделя Шпиндель воздушного охлаждения ATC мощностью 9 кВт, ISO30, ER32 Тип инвертора 11 кВт Буровой банк Итальянские буры HSD BHZ24 Комплект инструментов Автоматическая смена инструмента Linear+Carousel Держатель инструмента с цангой цанга ISO30, ER32: φ4, φ6,1/8, 1/2 Система контроля Тайваньский контроллер SYNTEC, опция: Ncstudio Система вождения 1,3 кВт Японии YASKAWA серводвигатель переменного тока и серводвигатель переменного тока, 4 комплекта. Редуктор SHIMPO редуктор Структура машины Прочный корпус с закалкой Рабочий стол Алюминиевый Т-образный паз и вакуумный рабочий стол Позиционирующий цилиндр 5 шт. (X2, Y3) Линейная направляющая Тайваньская линейная направляющая с защитой от пыли Трансмиссия Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань. Система смазки Автоматическая система смазки объемом 1,5 л Калибровка инструмента Автоматическая калибровка датчика инструмента Кабели Кабели Igus, Германия, с сертификатом CE, cUL Совместимое программное обеспечение Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д. Язык команд G-код и М-код Скорость движения 80 м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,03 мм Рабочее давление воздуха 0,6 МПа Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц Дополнительные параметры Вакуумный насос Циркуляция воды Кольцевая воздуходувка Роторно-лопастная, безмасляная: Tongyou, Тайвань Eurovac, Германия Becker Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, весь полный комплект Новый тип Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор Устройство защиты Световой занавес Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. д. Видео Фрезерный станок с ЧПУ 1632 ATC с агрегатной головкой 2060 ATC Фрезерный станок с ЧПУ для гравировки алюминия Часто задаваемые вопросы 1. Как мы можем закрепить доску на столе? Наша машина поставляется с комбинированным столом с вакуумным и Т-образным пазом, соединяющимся с вакуумными насосами, которые могут автоматически фиксировать доску. Кроме того, некоторые мелкие детали можно фиксировать с помощью зажимов с Т-образным пазом. 2. Можем ли мы резать алюминий, медь и другие мягкие металлы? Да, ты можешь. Но перед резкой и гравировкой некоторых мягких металлов необходимо установить водяной туман для охлаждения бит. 3. Можем ли мы подключить интернет-кабель к машине? Да. Наш контроллер имеет порт LAN, который позволяет удобно подключать интернет-кабель для передачи файлов. Сведения о фрезерном станке с ЧПУ ATC Применение Индустрия ATC CNC Router имеет независимый инструментальный магазин линейного или карусельного типа. Он может автоматически менять необходимые инструменты во время процесса обработки, не приостанавливая работу. Фрезерный станок с ЧПУ ATC имеет широкий спектр применения в производстве мебели, рекламы, пресс-форм, отделки, строительства и других областях и отраслях. С точки зрения функций, он может резать, гравировать, сверлить, фрезеровать и канавить. Что касается материалов, фрезерный станок с ЧПУ ATC может обрабатывать различные материалы из дерева, пластика, камня, мягких металлов и композитов. Материал Дерево: натуральное дерево, фанера, мягкая древесина, твердая древесина, ДВП, ДСП, меламиновая плита, ЛДФ, МДФ, ДСП Пластмасса и резина: акрил, АБС, ПЭВП, ПВХ, ПЭНП, СВМ, смола, двухцветная плита, PP, EVA Камень: гранит, мрамор, сланец, базальт, галька, керамика, фарфор, натуральные и искусственные камни Мягкий металл: алюминий, латунь, медь, мягкая сталь Композит: алюминиево-пластиковый композит, медный композит, титановый композит, цинковый композит Образцы
