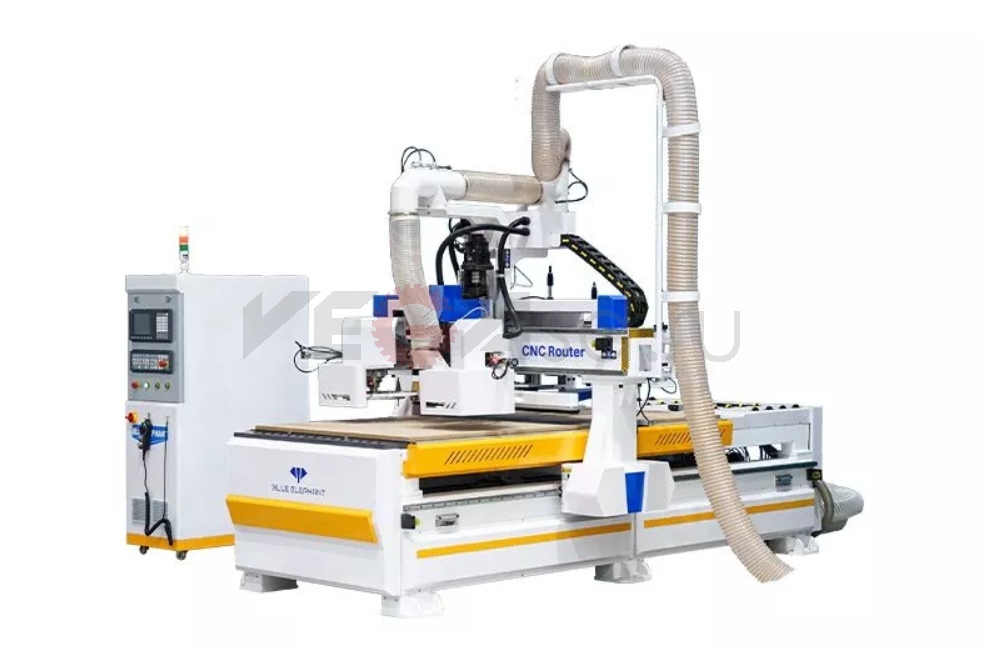

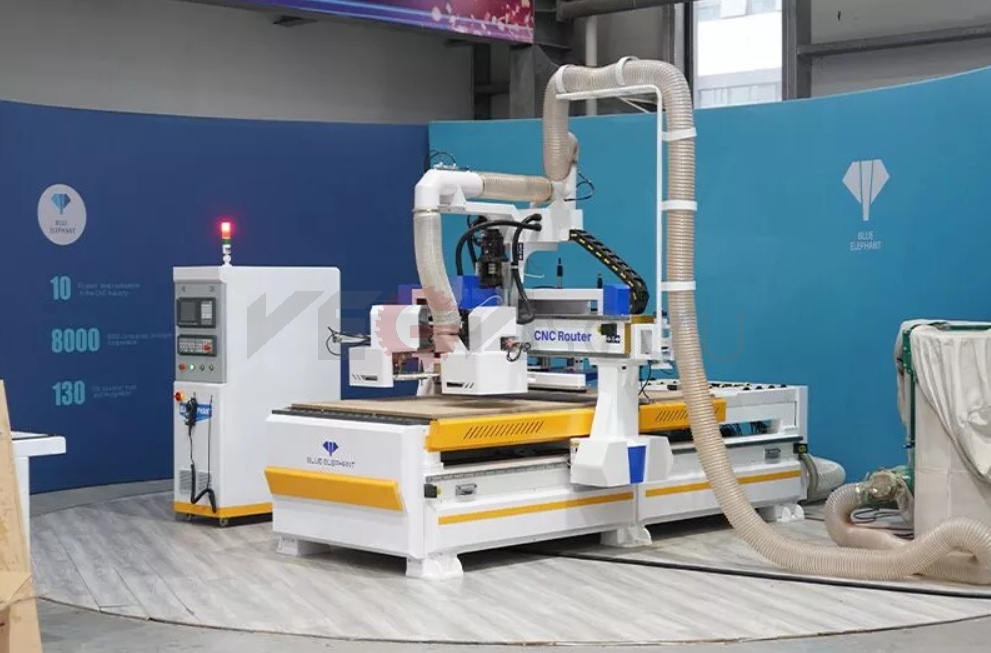

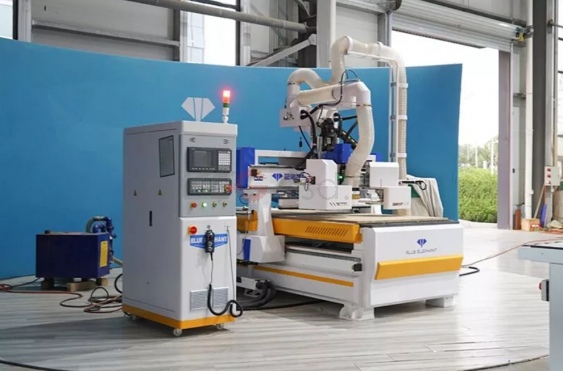

Фрезерный станок с ЧПУ ATC Nesting 1325

Назначение и принцип работы

Фрезерный станок с ЧПУ ATC Nesting 1325 — это высокоточное оборудование, предназначенное для резки и гравировки различных материалов, таких как деревянные доски. Благодаря встроенной шарико-винтовой передаче и автоматической смене инструмента (ATC), станок способен выполнять сложные процессы с минимальным вмешательством оператора. Два карусельных магазина инструментов позволяют автоматически подбирать необходимый инструмент, что повышает эффективность работы и сокращает трудозатраты.

Особенности и преимущества

Станок оснащен высокоточными шарико-винтовыми передачами по всем трем осям, что обеспечивает высокую скорость и точность обработки. Вакуумный рабочий стол разделен на 6 зон с сильной поглощающей способностью, что обеспечивает надежную фиксацию материала. Автоматическая система смазки и калибровки инструмента минимизирует необходимость ручного обслуживания.

Когда требуется замена

Замена компонентов станка может потребоваться при износе шарико-винтовых передач, шпинделя или инструментов. Признаками износа могут быть снижение точности обработки, вибрации или шумы во время работы. Своевременная замена изношенных деталей обеспечивает долговечность и точность станка.

Совместимость

Станок совместим с различными программными решениями, включая Artcam, Alphacam, Type 3, Ucancam и Aspire.

Технические характеристики

• Модель: ELECNC1325 ATC
• Перемещение по осям X, Y: 1220 x 2440 мм
• Перемещение по оси Z: 200 мм (опционально: 300 мм, 400 мм, 500 мм)
• Тип шпинделя: Шпиндель воздушного охлаждения ATC мощностью 9 кВт, ISO30, ER32
• Тип инвертора: 11 кВт
• Набор инструментов: Устройство автоматической смены инструмента карусельного типа
• Система контроля: Taiwan SYNTEC/LNC контроллер
• Система управления: Сервопривод переменного тока YASKAWA мощностью 1 кВт
• Редуктор: Japan SHIMPO редуктор
• Структура станка: Прочный корпус из каленой стали
• Рабочий стол: Алюминиевый Т-образный вакуумный рабочий стол с пазом
• Линейная направляющая: Производство Тайваня
• Трансмиссия: Ось X, Y, Z: высокоточный шариковый винт TBI, Тайвань
• Система смазки: Автоматическая система смазки объемом 1,5 л
• Кабели: Немецкие кабели Igus с сертификатом CE, cUL
• Язык команд: G Code & M Code
• Скорость движения: 80 м/мин
• Рабочая скорость: 0-25 м/мин
• Точность повторного позиционирования: ±0.03 мм
• Разрешение системы: ±0.0025 мм
• Точность: ±0.03 мм
• Рабочее давление: 0.6MПa
• Рабочее напряжение: 220 В 1PH/3PH 50Гц/60Гц, 380В 3PH 50Гц/60Гц

Почему выгодно купить в Vega

В Vega вы можете приобрести оригинальный фрезерный станок с ЧПУ ATC Nesting 1325 с гарантией качества. Мы предлагаем доставку по всей России и СНГ, а также профессиональную поддержку и консультации. Наши специалисты помогут вам подобрать оптимальное оборудование и обеспечат его бесперебойную работу.

Совместимость и характеристики

Модель: ELECNC-1325ATC Бренд: Blue Elephant Категория: Фрезерный станок с ЧПУ ATC Nesting 1325 Описание Фрезерный станок с ЧПУ с встроенной шарико-винтовой передачей. Благодаря шпинделю ATC и двум карусельным магазинам инструментов он может выполнять множество сложных процессов, самостоятельно подбирая необходимый инструмент. Это не только повышает эффективность работы, но и экономит трудозатраты. Он широко используется при резке и гравировке различных деревянных досок для изготовления щитовой мебели. Характеристики 1. Все 3 оси используют режим передачи с шарико-винтовой передачей, что обеспечивает высокую скорость и отменную точность. 2. С двумя карусельными инструментальными магазинами станок способен может выполнять полные процессы, автоматически меняя инструменты, и сокращать непроизводственное время. 3. Направляющая планка и позиционирующий цилиндр облегчают позиционирование пластины. 4. Вакуумный рабочий стол разделен на 6 зон с сильной поглощающей способностью. Параметры Модель ELECNC1325 ATC Перемещение по осям X, Y 1220 x 2440 мм Перемещение по оси Z 200 мм, опционально: 300 мм,400 мм, 500 мм, и т.п. Тип шпинделя Шпиндель воздушного охлаждения ATC мощностью 9 кВт, ISO30, ER32 Тип инвертора 11 кВт Набор инструментов Устройство автоматической смены инструмента карусельного типа Опция: автоматическое устройство смены инструмента линейного типа Держатель инструмента с цангой Цанга ISO30, ER32: φ4, φ6, 1/8, 1/2 Система контроля Taiwan SYNTEC/LNC контроллер Система управления Сервопривод переменного тока YASKAWA мощностью 1 кВт в Японии и серводвигатель переменного тока мощностью 850 Вт, 4 комплекта. Опционально: Тайваньский сервопривод Syntec 1 кВт Редуктор Japan SHIMPO редуктор Структура станка Прочный корпус из каленой стали Рабочий стол Алюминиевый Т-образный вакуумный рабочий стол с пазом Позиционирующий цилиндр Опционально 5 шт. (X2, Y3) Линейная направляющая Производство Тайваня Трансмиссия Ось X, Y, Z: высокоточный шариковый винт TBI, Тайвань Система смазки Автоматическая система смазки объемом 1,5 л Калибровка инструмента Автоматическая калибровка датчика инструмента Кабели Немецкие кабели Igus с сертификатом CE, cUL Совместимое программное обеспечение Artcam, Alphacam, Type 3, Ucancam, Aspire и т. д. Язык команд G Code & M Code Скорость движения 80 м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0.03 мм Разрешение системы ±0.0025 мм Точность ±0.03 мм Рабочее давление 0.6MПa Рабочее напряжение 220 В 1PH/3PH 50Гц/60Гц, 380В 3PH 50Гц/ 60Гц Дополнительные особенности Вакуумный насос Циркуляция воды Кольцевая воздуходувка Роторно-лопастная, безмасляная: Tongyou, Тайвань, Eurovac, Германия Becker Система сбора пыли 3 кВт, 5,5 кВт, 7,5 кВт и т. д., включая пылезащитный колпак, трубу, полный комплект нового типа Воздушный компрессор Поршневой воздушный компрессор Винтовой воздушный компрессор Устройство защиты Световое срабатывание Тип шпинделя 9 кВ ATC шпиндель (HSK F63),12 кВ (ISO30,HSK F63), и т.д. Поворотное устройство Промышленная опора поворотного устройства диаметром 200 мм, 320 мм. Видео Фрезерный станок с ЧПУ ATC 4×8 Раскройный станок с ЧПУ 2137 ATC Часто задаваемые вопросы 1. Как обслуживать машину? Машина оснащена автоматической системой смазки, поэтому ручное обслуживание не требуется. 2. Для каких работ подходит эта машина? Этот станок представляет собой 3-осевой станок с шарико-винтовой передачей с более высокой точностью, который очень подходит для обработки дверей шкафов. И точность не снизится даже при длительном использовании. 3. Будет ли сложно использовать машину в первый раз? У нас есть команда профессионалов послепродажного обслуживания, которая может обеспечить 24-часовые онлайн-консультации. Если у вас есть какие-либо вопросы, наши инженеры шаг за шагом проведут вас и помогут решить их. Кроме того, у нас также есть обучающие видео и руководства для вас. Применение В основном используется для резки различных деревянных досок. Что касается функций обработки, станок для резки в основном включает в себя резку, штамповку, нарезку канавок и другие процессы. Раскройный станок с ЧПУ широко используется в мебельной промышленности, например, для изготовления дверей шкафов, дверей из массива дерева, дверей без покраски, дверей из композитного массива дерева и межкомнатных дверей.
