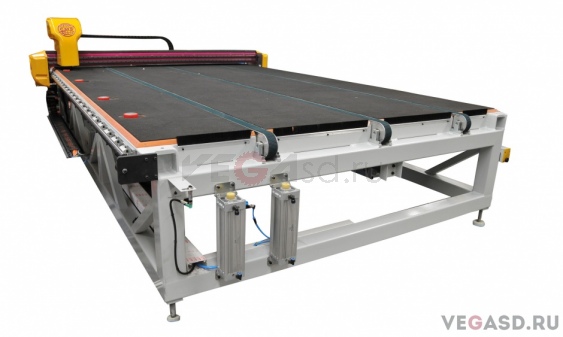

Стол для прямой и фигурной резки стекла FCM

Назначение и принцип работы

Аппарат для прямой и фигурной резки стекла FCM предназначен для высокоточной резки и обработки стекла различных типов, включая Low-E стекло. Оборудование оснащено автоматической системой управления, лазерным сканером и электронной системой позиционирования, что обеспечивает высокую точность и качество резки.

Особенности и преимущества

Аппарат FCM отличается прочной стальной конструкцией, которая исключает вибрации во время работы. Поверхность стола из МДФ толщиной 22 мм с войлочным покрытием обеспечивает правильную разломку стекла. Долговечная ременная система и спиральная зубчатая рейка гарантируют точность и долговечность резки. Автоматическая регулировка давления алмазной головки в зависимости от толщины и формы стекла повышает качество работы.

Когда требуется замена

Замена аппарата или его компонентов может потребоваться при износе режущих элементов, снижении точности резки или появлении вибраций. Регулярное обслуживание и использование оригинальных запчастей продлевают срок службы оборудования.

Совместимость

Аппарат FCM представлен в нескольких моделях:

• FCM-3725-SL-V3
• FCM-4000-SL-V3
• FCM-6032-SL-V3

Технические характеристики

• Максимальный размер стекла: 3700 x 2550 мм (FCM-3725-SL-V3), 4000 x 2850 мм (FCM-4000-SL-V3), 6000 x 3210 мм (FCM-6032-SL-V3)
• Толщина разрезаемого стекла: 2 - 19 мм
• Скорость резки: 200 м/мин
• Максимальное ускорение: 5 м/с²
• Скорость зачистки Low-E: 80 м/мин
• Точность резки: +/- 0,25 мм
• Система передвижения: Зубчатые рейки
• Операционная система: Windows 7
• Напряжение: 400В 3NPE
• Частота: 50/60 Гц
• Полная мощность: 7,5 кВт (FCM-3725-SL-V3), 10,5 кВт (FCM-4000-SL-V3), 13 кВт (FCM-6032-SL-V3)
• Вес: 2500 кг (FCM-3725-SL-V3), 3860 кг (FCM-4000-SL-V3), 3500 кг (FCM-6032-SL-V3)

Почему выгодно купить в Vega

Компания Vega предлагает оригинальное оборудование для резки стекла FCM с гарантией качества. Мы обеспечиваем доставку по всей России и СНГ, профессиональный подбор оборудования и сервисное обслуживание. Наши специалисты всегда готовы помочь с выбором и ответить на все вопросы.

Совместимость и характеристики

Механические характеристики: Тяжелая и прочная стальная конструкция обеспечивает работу без вибрации Качество резки и правильная разломка стекла осуществляется благодаря тщательно обработанной поверхности стола Поверхность стола выполнена из прочного МДФ толщиной 22 мм Поверхность стола покрыта долговечным и прочным слоем войлока После нанесения всех осей осуществляется одноразовое точное движение резака при помощи ЧПУ Долговечная ременная система Система спиральной зубчатой рейки обеспечивает точность и долговечность качества резки Резцы с долговечными металлическими головками Чувствительный режущий мост Механическая система позиционирования для разметки стекла Электронная система позиционирования с лазерным сканером Сканирование фигурного стекла лазерным сканером Автоматическая система безопасности для предупреждения схождения резца со стекла Прямая и фигурная резка стекла Зачистка прямого и фигурного стекла (Low-E) Автоматическое регулирование скорости резки обычного и Low-E стекла Долговечные металлические щетки для зачистки Low-E (патент CMS) Высокотехнологичная группа алмазной головки резца Автоматическая регулировка давления алмазной головки в зависимости от толщины и формы стекла Функция резки стекла с финиловой пленки Программы оптимизации: Система Оптимизации резки (Perfect Cut Suite) на 1 языке состоит из следующих модулей: Благодаря зеркальной функции программы имеется возможность резки ламинированного стекла с точность +/- 0,5 мм. Perfect CUT Программа оптимизации резки стекла Perfect CAD Используется в качестве программы черчения Perfect DXF Для открытия файлов с расширением DXF Perfect LABEL Используется в качестве программы для печати этикеток. Perfect Shape Архив с готовыми параметрами стекол различной формы Perfect TV Отражает на ЖК-экране планы разлома стекла Perfect Scan Программа сканирования объекта Система управления: Обеспечивает наиболее быструю резку стекла путем движения по осям при помощи сервоуправления Благодаря операционной системе Windows обеспечивает легкость в использовании. Экран оператора возможно переключить на желаемый язык пользователя Передача данных на стол резки посредством кабельной сети или USB флэш-память Дистанционное управление предоставляет возможность доступа к системе в случае возникновения проблем CD/DVD-Rom драйвер, сетевая карта, оперативная память 1 Гб, процессор Intel Atom, жесткий диск 300 Гб 19-дюймовый ЖК монитор Электронный барьер безопасности в качестве дополнительной опции FCM-3725-SL-V3 FCM-4000-SL-V3 FCM-6032-SL-V3 Характеристики Максимальный размер стекла 3700 x 2550 mm 4000 x 2850 mm 6000 x 3210 mm Толщина разрезаемого стекла 2 - 19 mm Скорость резки 200 м/мин. Максимальное ускорение 5 m/s2. Скорость зачистки Low-E 80 м/мин. Точность резки + / - 0,25 mm Система передвижения Зубчатые рейки Криволинейная резка и зачистка Low-E Автоматическая регулировка давления Автоматическая регулировка скорости резки Лазерный сканер Электронное позиционирование Нарезка виниловой пленки Дистанционное управление Программа оптимизации Система оптимизации Perfect Cut Suite Операционная система Windows 7 Передача данных к столу для резки стекла Кабельная сеть или USB флэш-память Резервуар для масла 2 шт. Ширина 3300 mm 3800 mm 4060 mm Длина 4900 mm 5240 mm 7240 mm Рабочая высота 900 mm 900 mm 900 mm Вес 2500 кг 3860 кг 3500 кг Давление воздуха 6 бар 6 бар 6 бар Расход воздуха 50 л/мин 50 л/мин 50 л/мин Напряжение 400В 3NPE 400В 3NPE 400В 3NPE Частота 50/60 Гц 50/60 Гц 50/60 Гц Полная мощность 7,5 кВт 10,5 кВт 13 кВт Стандарт Нет Дополн.опция
