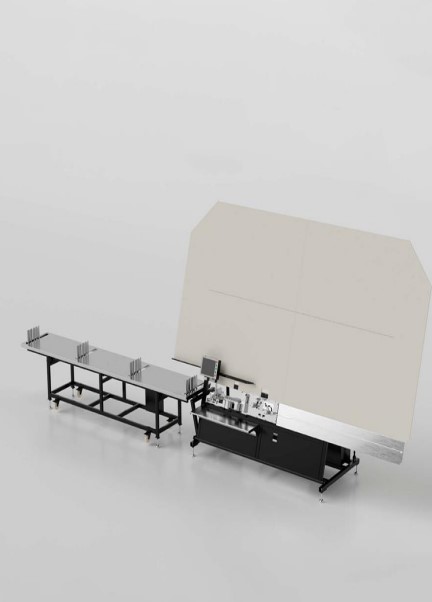

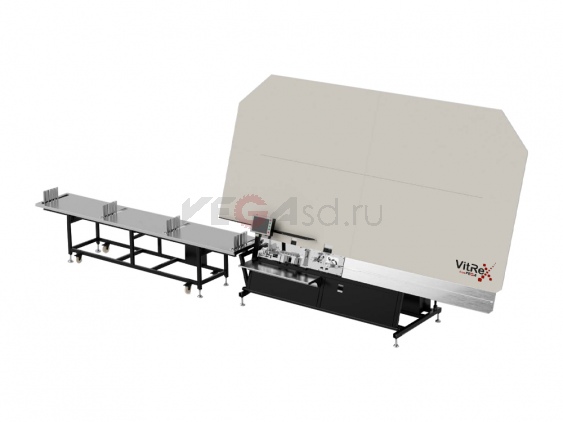

Автоматический станок для гибки дистанционной рамки

Станок формирует алюминиевые дистанционные рамки по заданным размерам и программе гибки. Подходит для подготовки рамок при производстве стеклопакетов; варианты профиля, геометрию и состав опций согласуют для выбранной комплектации.

Подходит для рамки с толщиной стенки от 0,2 мм

Оборудование для автоматического формования алюминиевых дистанционных рамок

Интеллектуальное оборудование для автоматического формования алюминиевых рамок предназначено для точного изготовления дистанционных рамок, используемых в производстве стеклопакетов. Станок позволяет автоматизировать процесс гибки, резки и подготовки алюминиевой рамки, обеспечивая стабильную геометрию, высокую повторяемость размеров и аккуратное качество готового изделия.

Компания VEGA предлагает современные решения для предприятий, которые стремятся повысить производительность участка сборки стеклопакетов, снизить долю ручного труда и расширить ассортимент выпускаемой продукции. Оборудование подходит для изготовления стандартных прямоугольных рамок, а также рамок сложной формы: арочных, бочкообразных, круглых и нестандартных конструкций по индивидуальным размерам заказчика.

Назначение станка

Автоматический станок для формования алюминиевых рамок применяется на производственных линиях по выпуску стеклопакетов. Его основная задача — обеспечить точную гибку дистанционной рамки в соответствии с заданными размерами и формой изделия.

Оператор задает параметры рамки через систему управления, после чего оборудование выполняет технологический цикл с высокой точностью. Это позволяет существенно сократить время подготовки заказов, уменьшить количество ошибок при ручной разметке и снизить объем отходов алюминиевого профиля.

Такое оборудование особенно востребовано на предприятиях, где выпускаются стеклопакеты разных форматов: стандартные оконные конструкции, фасадное остекление, нестандартные архитектурные элементы, декоративные стеклопакеты и изделия сложной геометрии.

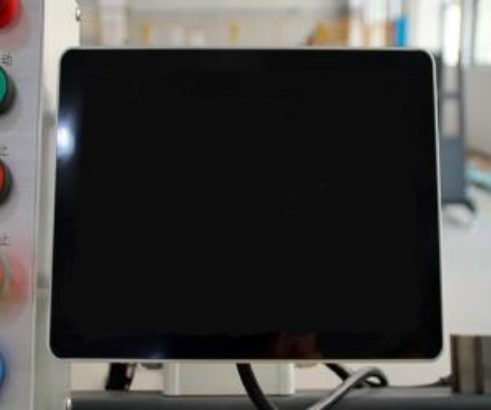

Интеллектуальная система управления

Станок оснащается современной системой управления, которая позволяет быстро задавать параметры изделия, контролировать процесс формования и корректировать настройки при переходе на другой типоразмер рамки.

Программное обеспечение помогает оператору работать с разными формами рамок без сложной ручной переналадки. Данные по длине, углам, радиусам и последовательности гибки задаются в цифровом виде, что повышает точность производства и снижает зависимость результата от человеческого фактора.

Контроль процесса в реальном времени позволяет отслеживать работу основных узлов оборудования, своевременно выявлять отклонения и поддерживать стабильный производственный ритм.

Производство рамок сложной формы

Одно из ключевых преимуществ оборудования — возможность изготовления не только стандартных прямоугольных алюминиевых рамок, но и рамок нестандартной формы. Станок может применяться для производства арочных, круглых, бочкообразных и других сложных изделий.

Такая функциональность особенно важна для производителей стеклопакетов, которые работают с архитектурными проектами, частными заказами, фасадными системами и дизайнерскими конструкциями. Возможность выпускать рамки сложной геометрии расширяет коммерческие возможности предприятия и позволяет брать более маржинальные заказы.

За счет автоматического формования производитель получает стабильную геометрию рамки, аккуратный изгиб и высокое качество повторяемости даже при серийном выпуске нестандартных изделий.

Двухпозиционный метод гибки

Двухпозиционный метод гибки позволяет эффективно обрабатывать алюминиевые рамки большого размера. Такая технология ускоряет производственный цикл и делает процесс более управляемым.

Оборудование последовательно выполняет операции гибки с высокой точностью, исключая лишние ручные действия и уменьшая риск технологических ошибок. Это особенно важно при производстве крупногабаритных рамок, где любое отклонение по геометрии может привести к проблемам на последующих этапах сборки стеклопакета.

Двухпозиционная схема повышает производительность, сокращает время обработки одной рамки и обеспечивает более стабильное качество при работе с серийными заказами.

Экструзионная гибка с гибочным рычагом

Метод экструзионной гибки с использованием гибочного рычага обеспечивает плавное формование алюминиевого профиля. Такая технология позволяет получать аккуратные углы изгиба без резких деформаций и повреждений материала.

Плавная гибка особенно важна при изготовлении рамок сложной формы, где требуется сохранить эстетичный внешний вид и точную геометрию изделия. За счет контролируемого усилия снижается вероятность появления трещин, заломов, деформаций и других дефектов, которые могут повлиять на качество готового стеклопакета.

Данная технология делает оборудование универсальным решением для предприятий, которым требуется выпускать как стандартные, так и нестандартные алюминиевые дистанционные рамки.

Высокоточная резка алюминиевого профиля

Станок оснащается режущим узлом с высокоскоростной пилой или режущим диском, который обеспечивает аккуратный рез алюминиевого профиля. Качественная резка снижает количество заусенцев на стыках и улучшает подготовку рамки к дальнейшей сборке.

Чистый рез имеет большое значение для прочности, герметичности и внешнего вида готовой рамки. Чем точнее выполнена резка, тем проще обеспечить плотное соединение элементов и стабильное качество стеклопакета.

Высокоскоростная система резки помогает повысить производительность и уменьшить объем последующей ручной доработки.

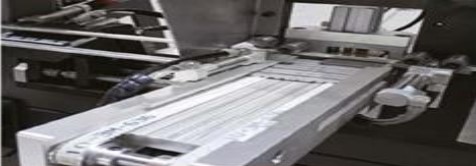

Точная транспортировка деталей

Конвейерная лента с пневматическим открыванием и закрыванием обеспечивает стабильное перемещение алюминиевой рамки внутри рабочей зоны. Такая система помогает точно позиционировать профиль перед гибкой, резкой и последующими технологическими операциями.

Пневматическое управление транспортировкой снижает риск смещения детали, повышает точность обработки и делает весь процесс более плавным. Это особенно важно при работе с длинными рамками и изделиями нестандартной формы.

За счет автоматизированной подачи уменьшается нагрузка на оператора, повышается безопасность работы и сокращается время производственного цикла.

Преимущества оборудования для производства стеклопакетов

Автоматическое формование алюминиевых рамок позволяет значительно повысить эффективность производства. Предприятие получает более стабильный технологический процесс, снижает количество отходов и уменьшает зависимость качества от ручных операций.

Оборудование помогает быстрее выполнять заказы, особенно при частой смене размеров и форм рамок. Возможность работы с разными типоразмерами позволяет использовать станок как на серийных производствах, так и на предприятиях, выполняющих индивидуальные заказы.

К основным преимуществам относятся высокая точность гибки, стабильная повторяемость размеров, аккуратное качество реза, возможность изготовления сложных форм, удобное цифровое управление и снижение производственных потерь.

Решение компании VEGA для современного производства

Оборудование для автоматического формования алюминиевых дистанционных рамок от компании VEGA — это технологичное решение для производителей стеклопакетов, которым важно повысить скорость, точность и гибкость производства.

Станок позволяет выпускать рамки разных форм и размеров, быстро перенастраиваться под новые заказы и поддерживать стабильное качество изделий. За счет интеллектуального управления, двухпозиционной гибки, плавного формования, точной резки и автоматизированной транспортировки оборудование становится важным элементом современной линии по производству стеклопакетов.

Использование такого станка помогает предприятию расширить ассортимент, снизить себестоимость, повысить качество продукции и укрепить конкурентные позиции на рынке светопрозрачных конструкций.

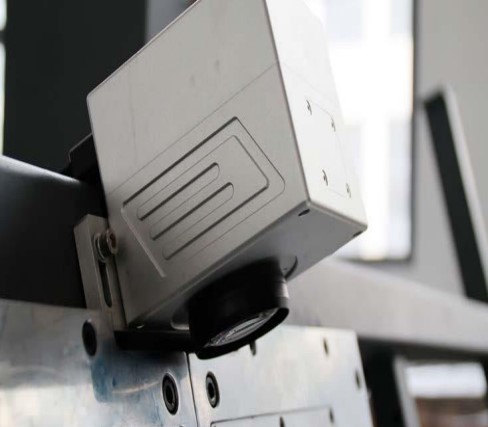

Лазерная маркировка рамки

    Современные лазерные технологии открывают новые возможности для производителей, стремящихся повысить качество и эффективность своих процессов. Высокая стабильность лазерного маркирования гарантирует четкость и долговечность нанесенных изображений, что особенно важно для изделий, которые подвержены воздействию внешней среды. Благодаря высокой точности позиционирования, каждая деталь может быть маркирована с максимальной аккуратностью, позволяя избежать ошибок и потерь на производстве.

    Использование дополнительного лазерного кодера расширяет функциональные возможности оборудования, позволяя добавлять индивидуальные элементы на продукцию в зависимости от требований клиента. Вариативность программного обеспечения делает процесс гибким и адаптируемым под конкретные нужды. Интеграция лазерного маркирования с процессом гибки обеспечивает эффективный и бесшовный рабочий процесс, минимизируя время простоя и увеличивая общую производительность.

Кроме того, возможность нанесения бренда и логотипа на алюминиевые рамки создает дополнительные каналы для маркетинга. Продукция становится более заметной и привлекательной для конечного потребителя, что способствует укреплению имиджа компании на рынке и повышению ее конкурентоспособности.

Видео работы станка на Rutube

Профиль, рабочая зона и дополнительные модули

По техническому предложению станок работает с алюминиевыми дистанционными профилями 6A–27A. Для заготовок предусмотрена длина 6 м; минимальная ширина профиля — 6,5 мм, толщина стенки должна быть более 0,2 мм. Минимальная рамка составляет 300 × 300 мм. Базовый формат 2200 × 4000 мм и исполнение с увеличением до 6000 мм относятся к разным вариантам рабочей зоны и должны быть указаны в спецификации отдельно.

Лазерная маркировка является дополнительным модулем: она наносит идентификационные данные на рамку в потоке гибки. Установка модуля, формат передаваемых заданий и совместимость программного обеспечения согласуются вместе с комплектацией. Наличие маркировки не следует подразумевать для станка без этой опции. Для размещения оборудования учитывают габариты 8,5 × 1,3 × 3,3 м, подключение 380 В, установленную мощность 2,2 кВт и сжатый воздух 0,3–0,5 МПа.
